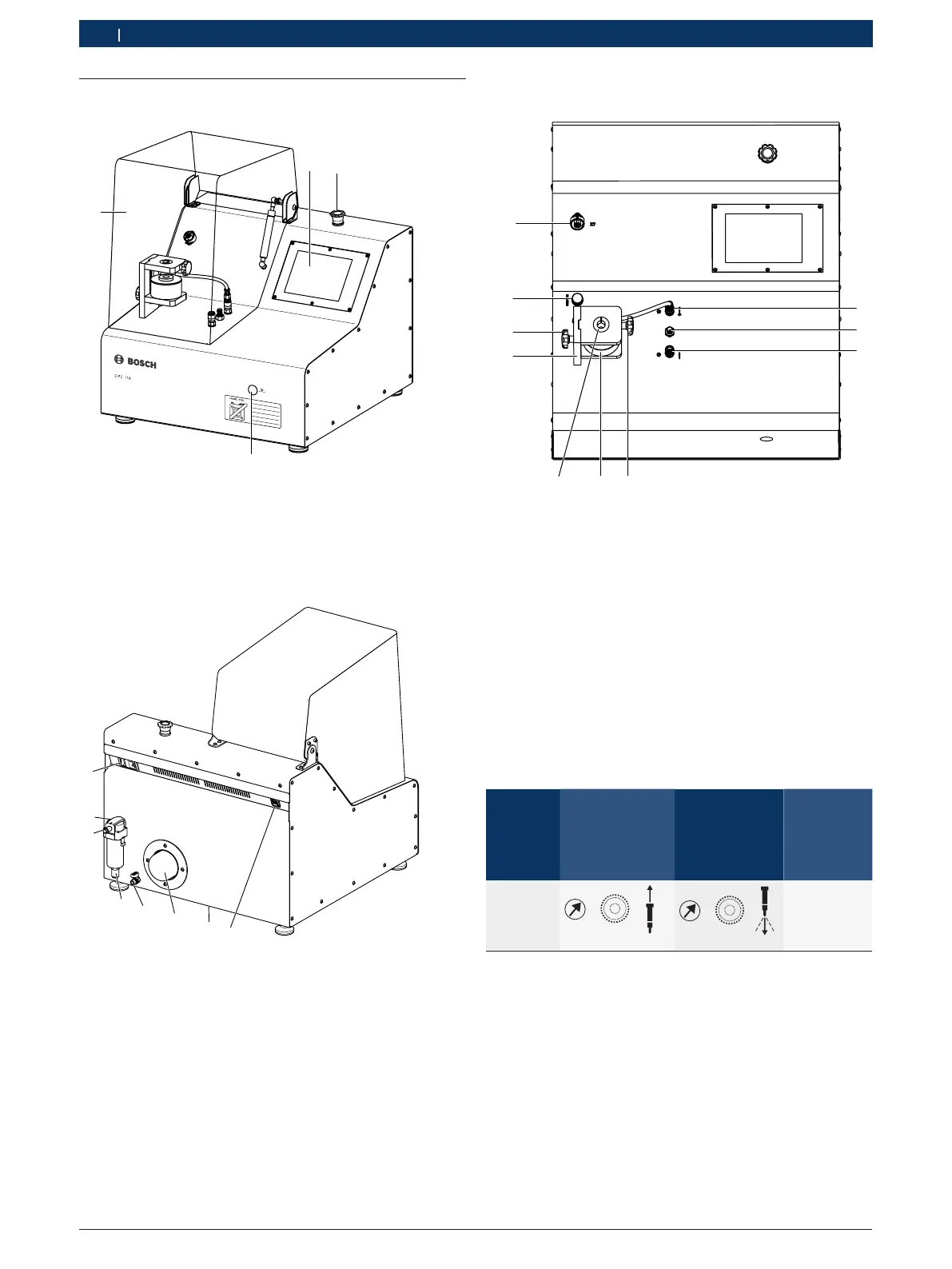

5.4.3 Компоненты для проверки
10
1
2
3
4
5
6
7
8
9
458900-12_Pal
Pис. 3: Компоненты для проверки
1 Испытательный вывод для количества впрыскиваемого топлива
2 Патрубок высокого давления
3 Испытательный вывод для количества возвратного топлива
(CRI/CRIN/CRI Piezo)
4 Зажимный винт для крепления CRI/CRIN или CRI Piezo
5 Камера впрыска
6 Зажимная втулка для CRI/CRIN или CRI Piezo
7 Кронштейн камеры впрыска
8 Зажимный винт для вертикальной регулировки камеры впрыска
9 Заливные патрубки для испытательного масла (ISO4113)
10 Электрическое гнездо для подключения (X7) для CRI/CRIN или
CRI Piezo
5.4.4 Символы и таблица подключения для
испытаний CRI/CRIN и CRI Piezo
Компонент Испытатель-
ный вывод для
количества
возвратного
топлива
Испытательный
вывод для
количества
впрыскиваемого
топлива
Соединитель-
ный
кабель X7
CRI/CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Да
5.4.5 Разъем USB
Разъем USB (Pис. 2, поз.6; макс. 500mA) предназначен
для подключения USB-устройства (например, USB-
адаптера WLAN, USB-накопителя или USB-принтера).
i С помощью USB-разветвителя к EPS 118 можно
одновременно подключить несколько USB-
устройств. USB-разветвитель должен быть оснащен
собственным источником питания.
i Разрешается подключать только принтеры,
утвержденные Bosch.
5.4 Описание прибора
5.4.1 Вид спереди
1
2
3
4
458900-03_Pal
Pис. 1: Вид спереди
1 Сенсорный экран
2 Аварийный выключатель
3 Индикатор уровня масла
4 Защитный кожух с предохранительным выключателем
5.4.2 Вид сзади
458900-05_Pal
1
2
5
6
7
8
4
3
Pис. 2: Вид сзади
1 Приборная розетка спереключателем ипредохранителем
2 Блок подготовки сжатого воздуха с водоотделителем
3 Вставной ниппель для подключения сжатого воздуха
4 Спускной клапан со спускной пробкой для ручного отвода
конденсата (0= откр., S= закр.)
5 Запорный клапан слива испытательного масла
6 Фильтр испытательного масла
7 Сливная пробка для поддона масла
8 Разъем USB (макс. 500mA)
