620 | EPS 118 | Описание изделияru
3. Уплотнительное кольцо на седле форсунки
впрыска (Pис. 4, поз.2) заменить соответствующим
уплотнительным кольцом (D7 или D9). Для замены
уплотнительного кольца использовать инструмент
демонтажа (Pис. 4, поз.1).
i В комплект поставки входят зажимные втулки на
17mm, 19mm и 21mm.
4. В зависимости от диаметра зажимной гайки
форсунки инжектора выбирается соответствующая
зажимная втулка (Pис. 5, поз.4).
5. Установить соответствующую зажимную втулку
(Pис. 5, поз.4) в стяжной кронштейн инжектора.
i CRIN с испытательным адаптером (Pис. 7, поз.3)
фиксируются без затяжной втулки.
6. Сдвинуть CRI/CRIN или CRIPiezo в зажимную
втулку.
7. Форсунку впрыска CRI/CRIN или CRIPiezo надежно
закрепить в камере впрыска.
8. При необходимости отрегулировать камеру впрыска
по высоте и закрепить зажимным винтом
(Pис. 5, поз.3).
9. Прочно затянуть CRI/CRIN или CRI PIezo зажимным
винтом (Pис. 5, поз.1).
5.4.7 Соединительный адаптер для CRI/CRIN и
CRI Piezo
! Всегда подсоединять шлангопровод высокого
давления (Pис. 6, поз.5) к CRI/CRIN или CRI Piezo с
помощью соединительного адаптера (Pис. 6, поз.3).
Никогда не подключать шлангопровод высокого
давления к CRI/CRIN или CRI Piezo напрямую. Всегда
поддерживать соединительный адаптер в чистоте.
С помощью соединительного адаптера (Pис. 6,
поз.3) шлангопровод высокого давления (Pис.
6, поз.4) соединяется с патрубком высокого
давления CRI/CRIN или CRI Piezo. Для подключения
патрубка высокого давления с резьбой M14x1.5
дополнительно используется адаптер (Pис. 6, поз. 2).
Момента затяжки 25 — 30Нм.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

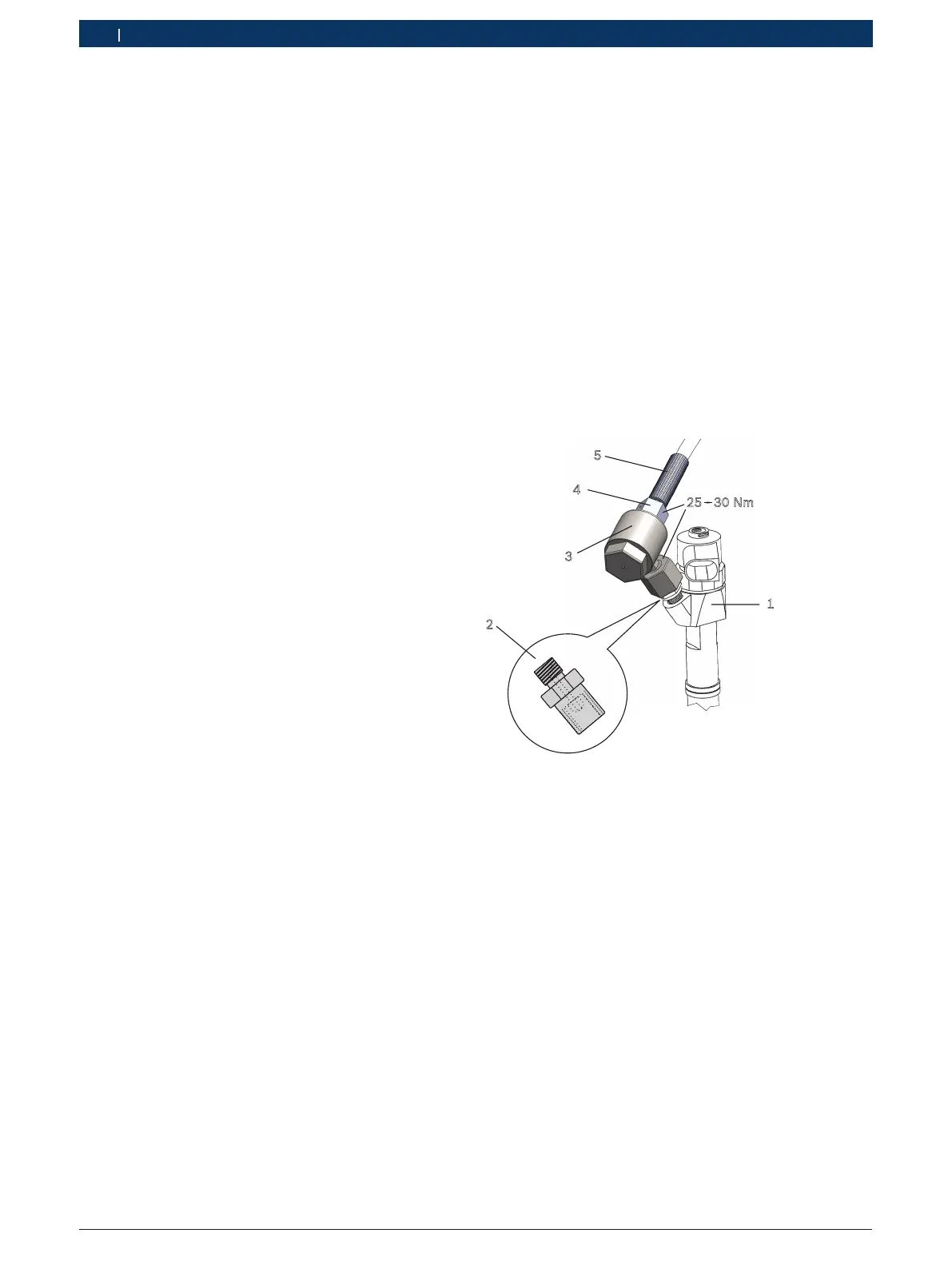

Pис. 6: Подключение инжектора
1 Инжектор/Патрубки напортной трубы
2 Адаптер M12 — M14
3 Соединительный адаптер
4 Накидная гайка для шлангопровода высокого давления
5 Шлангопровод высокого давления
i При негерметичности необходимо заменить
соединительный адаптер.
! Для предотвращения скручивания или повреждения
шлангопровода высокого давления к инжектору
сначала всегда присоединяют соединительный
адаптер без шлангопровода высокого давления.
1. Закрепить соединительный адаптер (Pис. 6,
поз.3) без присоединенного шлангопровода
высокого давления на патрубке высокого давления
инжектора (Pис. 6, поз.1).
Момент затяжки: 25 — 30Нм
2. Присоединить шлангопровод высокого давления к
соединительному адаптеру.
Момент затяжки: 25 — 30Нм
