628 | EPS 118 | Ввод в эксплуатациюru
6.5 Заправка испытательного масла в
камеру впрыска
! Для обеспечения корректной работы камера
впрыска должна быть всегда полностью заполнена
испытательным маслом.
1. Ослабить зажимной винт (Pис. 5, поз.6).
2. Снять пластиковую заглушку с отверстия для
зажимной втулки (Pис. 5, поз. 2).
3. Извлечь инструмент для демонтажа
(Pис. 4, поз.1) из камеры впрыска.
4. С помощью инструмента демонтажа
(Pис. 4 поз. 1) снять уплотнительное кольцо с седла
форсунки впрыска (Pис. 4, поз.2).
5. Ослабить зажимный винт для вертикальной
регулировки (Pис. 5, поз.3).
6. Полностью сдвинуть вниз камеру впрыска с
освещением камеры впрыска (Pис. 5, поз.4, 5).
7. Поместить воронку на камеру впрыска. При
необходимости отрегулировать камеру впрыска по
высоте таким образом, чтобы воронка опиралась
на седло форсунки инжектора камеры впрыска.
Затем закрепить камеру впрыска зажимным винтом
(Pис. 5, поз. 3).
! Если заполнение испытательным маслом
происходит слишком быстро, то оно может вытекать
из камеры впрыска.
! Никогда не заливать дизельное топливо в камеру
впрыска.
8. Медленно и крайне осторожно заливать
испытательное масло (ISO4113) с помощью
воронки в камеру впрыска (Pис. 28). Заливать
испытательное масло до полной заправки камеры
впрыска.
9. Повторно установить уплотнительное кольцо на
посадочное место форсунки впрыска
(Pис. 4, поз.2).
" EPS 118 готов к работе.
i После заполнения камеры впрыска необходимо
провести полные испытания CRI/CRIN или CRI
Piezo. Это позволит удалить включения воздуха из
камеры впрыска.
6.6 Подготовка патрубка
напорной трубы (специальные
принадлежности)
1
458852-02_Pal
2

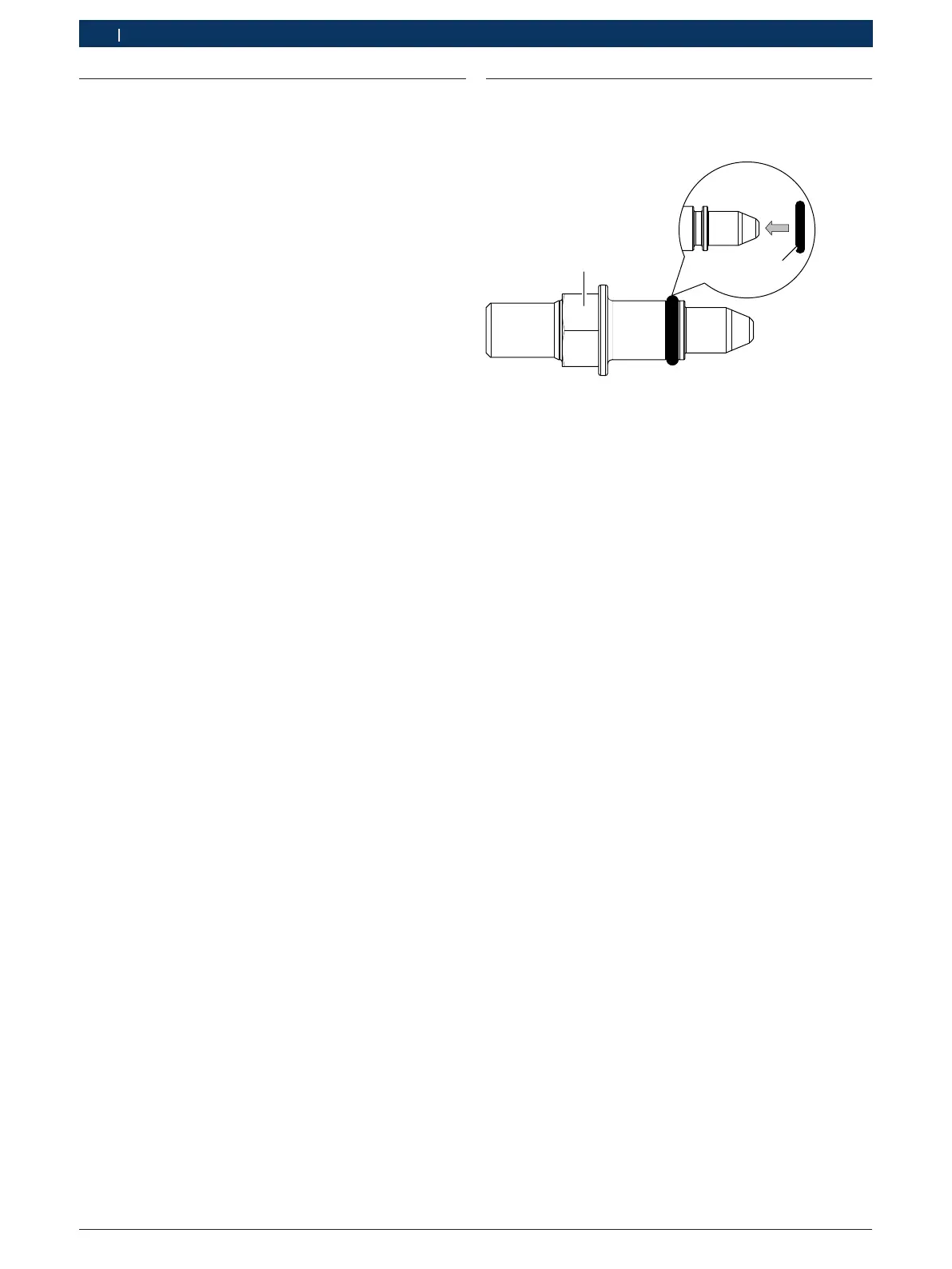

Pис. 29: Подготовка патрубка напорной трубы
1 Патрубок напорной трубы (1 683 386 166)
2 Уплотнительное кольцо 9,5 x 2 (1 680 210 143)
¶ Надеть уплотнительное кольцо 9,5 x 2
(Pис. 29, поз.2) на патрубок напорной трубы
(Pис. 29, поз.1).
