646 | EPS 118 | Техобслуживаниеru
Монтаж
1. Сдвинуть новый фильтрующий элемент (Pис. 47,
поз. 5) на дефлектор (Pис. 47, поз. 6).
2. Закрепить отклоняющую пластину (Pис. 47, поз.4).
3. Перед монтажом узла фильтра убедиться, что
уплотнительное кольцо круглого сечения (Pис.
47, поз. 7) находится на емкости для конденсата и
правильно смонтировано.
4. Вставить узел фильтра (Pис. 47, поз. 3) в емкость
для конденсата и для закрепления провернуть на
45°.
5. Перед монтажом емкости для конденсата
убедиться, что уплотнительное кольцо круглого
сечения (Pис. 47, поз. 8) находится на дефлекторе
и правильно смонтировано.
i На емкости для конденсата находятся справа и
слева рядом с блокировкой две метки (Pис. 48,
поз. 1,2). При вводе емкости для конденсата в
пневмоблок необходимо, чтобы метка совпала
с насечкой (Pис. 48, поз. 3) в пневмоблоке.
Затем поворачивать емкость для конденсата в
направлении насечки до срабатывания блокировки.
458900-27_Pal
2
1
3

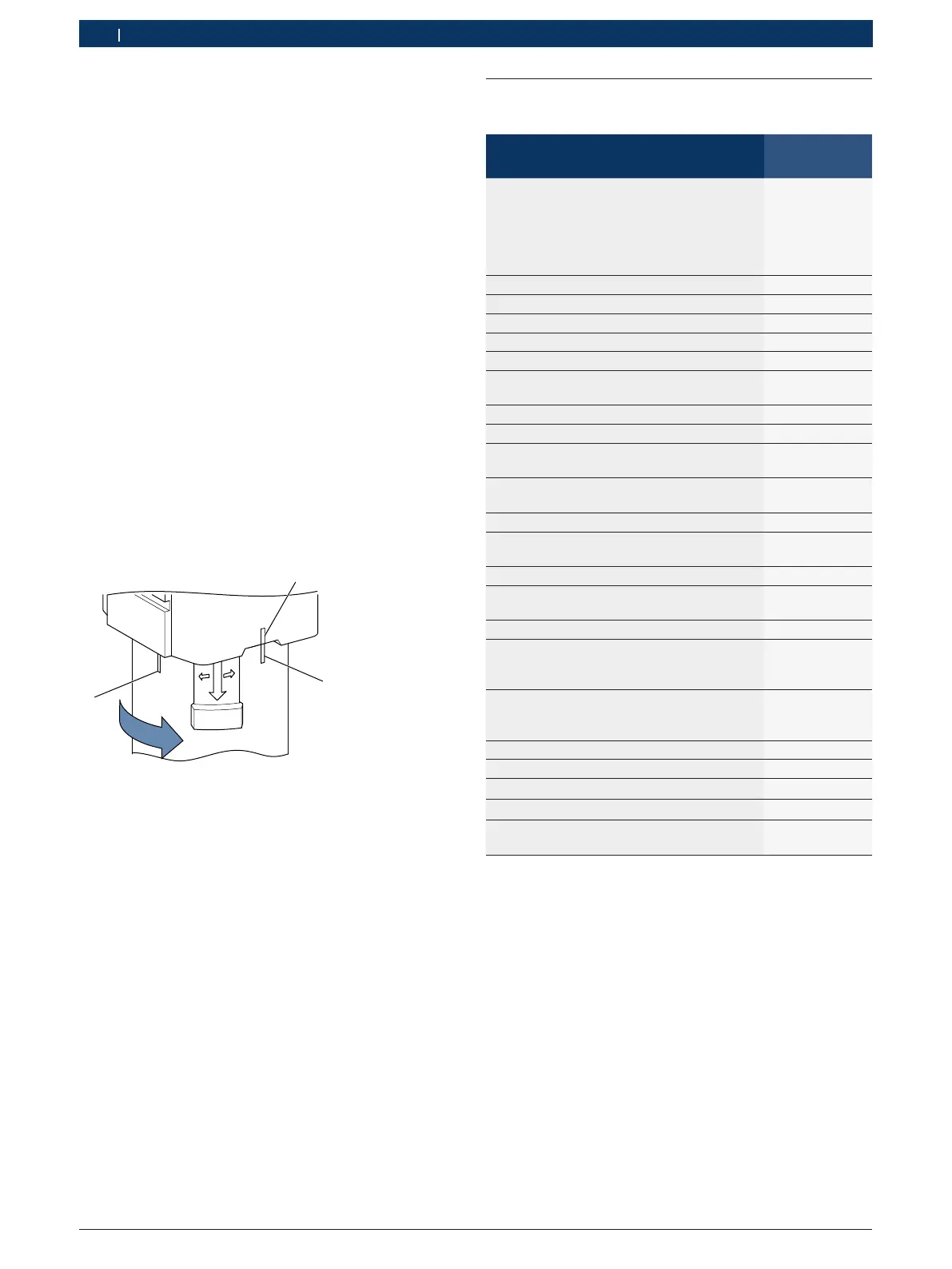

Pис. 48: Положение для монтажа емкости для конденсата
6. Закрепить емкость для конденсата (Pис. 47, поз.1)
на пневмоблоке (Pис. 47, поз. 9).
7. Подключить шлангопровод сжатого воздуха к
пневмоблоку.
8. Включить сжатый воздух.
9. Проверить на наличие утечек. В случае утечки
проверить положение для монтажа емкости для
конденсата.
10. Проверить и убедиться, что шланг для конденсата
правильно вставлен в сборную емкость.
8.3 Запасные и
быстроизнашивающиеся части
Наименование Номер для
заказа
Состав пакета технического обслуживания:
R 100 x Сетчатый фильтр
<)
R 10 x Уплотнительное кольцо круглого
сечения 7,66x1,78
<)
R 1x воздушный фильтр для пневмоблока
<)
R 1 x Фильтр испытательного масла
<)
1 687 010 576
Вентиляционный переходник
<)
1683457129
Заглушки для испытаний герметичности
<)
1683080012
Соединительный адаптер
<)
1681032120
Шлангопровод высокого давления
<)
1680712389
1)
Шлангопровод (обратная линия)
<)
1684462570
Bosch CRI Piezo шлангопровод (обратная
линия)
<)
1684462569
Bosch CRI/CRI Piezo адаптерный провод
<)
1684463952
CRIN адаптерный провод
<)
1684463953
Bosch CRI штуцеры шланга с уплотнит.
кольцом
<)
1681334034
Bosch CRI 2.5 штуцеры шланга с уплотнит
кольцом
<)
1681032119
Bosch CRIN штуцеры шланга
<)
1683386192
Адаптер CRIN собратным клапаном для
инжекторов Bosch
<)
1683350904
Патрубки напорной трубы
<)
1 683 386 166
12 x уплотнит. кольца 9,5x2 для патрубков
напорной трубы
<)
1 680 210 143
Адаптер M12 — M14
<)
1681321362
Уплотнит. кольца для камеры впрыска
R 20 x уплотнит. кольцо 7мм
<)
R 20 x уплотнит. кольцо 9мм
<)
1687010519
Уплотнит. кольца для камеры впрыска
R 20 x уплотнит. кольцо 60,05мм
<)
R 20 x уплотнит. кольцо 69,57мм
<)
1687010520
Зажимная втулка (17мм)
<)
1681091184
Зажимная втулка (19мм)
<)
1681091185
Зажимная втулка (21мм)
<)
1681091186
USB-адаптер WLAN
<)
1 687 010 561
Регулирующий клапан насоса высокого
давления
<)
–
1)
<)
Быстроизнашивающиеся части
1)
Техническое обслуживание изамена проводится сервисной
службой.
i На детали, которые подвергаются износу входе
эксплуатации или иным естественным способом,
или которые заменяются врамках технического
обслуживания, гарантия не распространяется.
