RX4770 M1 Upgrade and Maintenance Manual 207
Main memory
Independant or
Independant / Mirroring mode (4 sockets w/ each 1 mem. board)

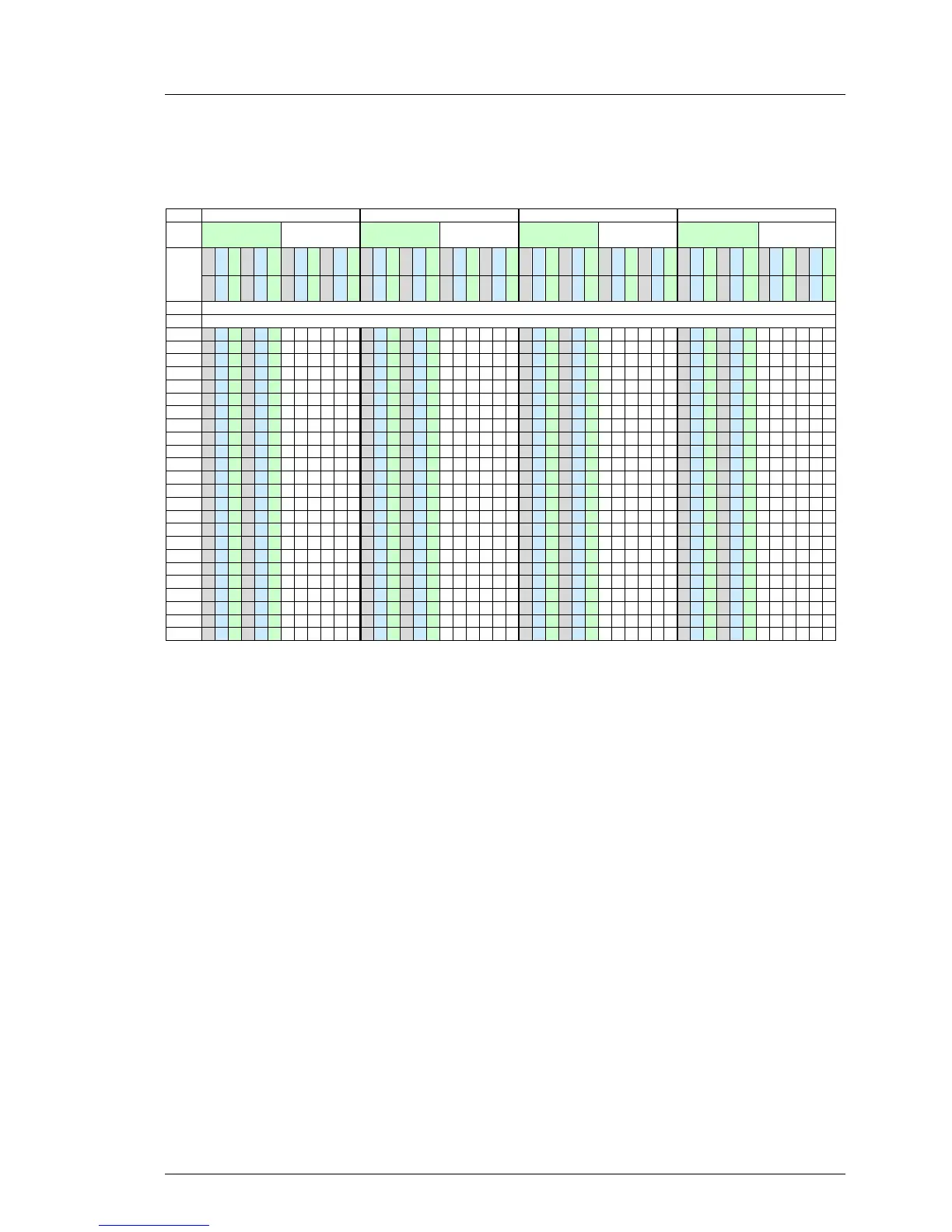

Figure 104: Independant / Mirroring mode (4 sockets w/ each 1 mem. board)
CPU CPU1 CPU2 CPU3 CPU4
MEM
Riser
MEM1 MEM2 MEM3 MEM4 MEM5 MEM6 MEM7 MEM8
DIMM
A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3 A1 A2 A3 B1 B2 B3
C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3 C1 C2 C3 D1 D2 D3
DIMMs Quad CPU configuration
2 1
4 1 2
6 1 2 3
8 1 2 3 4
10 5 1 2 3 4
12 5 1 6 2 3 4
14 5 1 6 2 7 3 4
16 5 1 6 2 7 3 8 4
18 5 1 9 6 2 7 3 8 4
20 5 1 9 6 2 10 7 3 8 4
22 5 1 9 6 2 10 7 3 11 8 4
24 5 1 9 6 2 10 7 3 11 8 4 12
26 5 13 1 9 6 2 10 7 3 11 8 4 12
28 5 13 1 9 6 14 2 10 7 3 11 8 4 12
30 5 13 1 9 6 14 2 10 7 15 3 11 8 4 12
32 5 13 1 9 6 14 2 10 7 15 3 11 8 16 4 12
34 5 13 1 9 17 6 14 2 10 7 15 3 11 8 16 4 12
36 5 13 1 9 17 6 14 2 10 18 7 15 3 11 8 16 4 12
38 5 13 1 9 17 6 14 2 10 18 7 15 3 11 19 8 16 4 12
40 5 13 1 9 17 6 14 2 10 18 7 15 3 11 19 8 16 4 12 20
42 5 13 21 1 9 17 6 14 2 10 18 7 15 3 11 19 8 16 4 12 20
44 5 13 21 1 9 17 6 14 22 2 10 18 7 15 3 11 19 8 16 4 12 20
46 5 13 21 1 9 17 6 14 22 2 10 18 7 15 23 3 11 19 8 16 4 12 20
48 5 13 21 1 9 17 6 14 22 2 10 18 7 15 23 3 11 19 8 16 24 4 12 20
