Opis produktu | EPS 118 | 489 pl
5.4.3 Testowane komponenty
10
1
2
3
4
5
6
7
8
9
458900-12_Pal

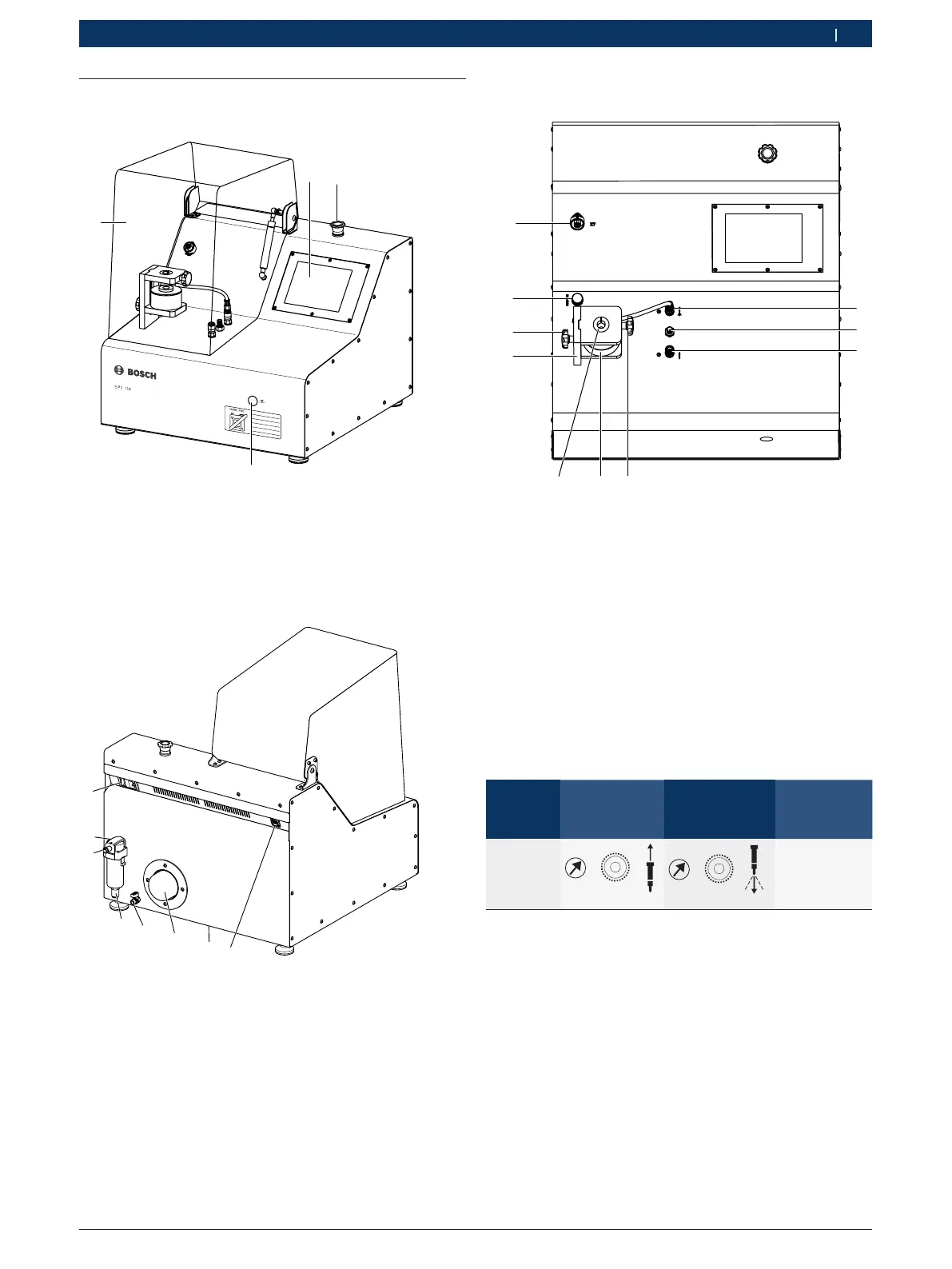

Rys. 3: Testowane komponenty
1 Przyłącze do pomiaru dawki wtrysku
2 Przyłącze wysokiego ciśnienia
3 Przyłącze do pomiaru dawki powrotnej (CRI/CRIN/CRI Piezo)
4 Śruba zaciskowa do mocowania CRI/CRIN lub CRI Piezo
5 Komora wtryskowa
6 Tuleja mocująca do CRI/CRIN lub CRI Piezo
7 Uchwyt komory wtryskowej
8 Śruba zaciskowa do regulacji wysokości komory wtryskowej
9 Króciec do wlewania oleju testowego (ISO4113)
10 Elektryczne gniazdo przyłączeniowe (X7) do CRI/CRIN
lubCRIPiezo
5.4.4 Symbolika itabela przyłączy do testowania
wtryskiwaczy CRI/CRIN i CRI Piezo
Podzespół Przyłącze do
pomiaru dawki
powrotnej
Przyłącze do
pomiaru
dawki wtrysku
Przewód połą-
czeniowy X7
CRI/CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Tak
5.4.5 Gniazdo USB
Gniazdo USB (Rys. 2, poz.6; maks. 500mA) służy do
podłączenia urządzenia USB (np. adaptera USB WLAN,
pamięci USB lub drukarki USB).
i Koncentrator USB umożliwia jednoczesne podłącze-
nie kilku urządzeń USB do EPS 118. Koncentrator
USB musi być wyposażony we własne zasilanie.
i Dozwolone jest podłączanie tylko drukarek dopusz-
czonych przez firmę Bosch.
5.4 Opis urządzenia
5.4.1 Widok od przodu
1
2
3
4
458900-03_Pal
Rys. 1: Widok od przodu
1 Ekran dotykowy
2 Wyłącznik awaryjny
3 Wskaźnik poziomu oleju
4 Kołpak ochronny z wyłącznikiem bezpieczeństwa
5.4.2 Widok z tyłu
458900-05_Pal
1
2
5
6
7
8
4
3
Rys. 2: Widok z tyłu
1 Gniazdo wtykowe urządzenia zwłącznikiem-wyłącznikiem ibez-
piecznikiem
2 Jednostka konserwacyjna zodwadniaczem
3 Złączka wtykowa przyłącza sprężonego powietrza
4 Zawór spustowy ze śrubą spustową do ręcznego spuszczania
kondensatu (0 = otwarty, S = zamknięty)
5 Zawór odcinający spustu oleju testowego
6 Filtr oleju testowego
7 Śruba spustowa do miski na spuszczany olej
8 Gniazdo USB (maks. 500mA)
