Opis produktu | EPS 118 | 491 pl
3. Wymienić o-ring wgnieździe dyszy wtryskowej
(Rys. 4, poz.2) na wymagany o-ring (D7 lub D9).
Do wymiany o-ringu użyć narzędzia do demontażu
(Rys. 4, poz.1).
i Zakres dostawy obejmuje tuleje mocujące orozmia-
rach 17mm, 19mm i21mm.
4. Wzależności od średnicy nakrętki mocującej dyszy
wtryskiwacza wybrać odpowiednią tuleję mocującą
(Rys. 5, poz.4).
5. Włożyć tuleję mocującą (Rys. 5, poz.4) wuchwyt
mocujący wtryskiwacza.
i CRIN zadapterem kontrolnym (Rys. 7, poz.3) mo-
cuje się bez tulei mocującej.
6. Wsunąć wtryskiwacz CRI/CRIN lub CRIPiezo do
tulei mocującej.
7. Wcisnąć dyszę wtryskową CRI/CRIN lub CRIPiezo
mocno wkomorę wtryskową.
8. Wrazie potrzeby przestawić wysokość komory wtry-
skowej iprzymocować ją śrubą zaciskową
(Rys. 5, poz.3).
9. Mocowanie CRI/CRIN lub CRI Piezo śrubą zaciskową
(Rys. 5, poz.1)
5.4.7 Adapter przyłączeniowy do CRI/CRIN i CRI
Piezo
! Przewód wysokiego ciśnienia (Rys. 6, poz.5) podłą-
czać zawsze wpołączeniu zadapterem przyłączenio-
wym (Rys. 6, poz.3) do CRI/CRIN lub CRI Piezo. Nigdy
nie podłączać przewodu wysokiego ciśnienia bezpo-
średnio do wtryskiwacza CRI/CRIN lub CRI Piezo. Ad-
apter przyłączeniowy zawsze utrzymywać w czystości.
Zadapterem przyłączeniowym (Rys. 6, poz.3) prze-
wód wysokiego ciśnienia (Rys. 6, poz.4) podłącza się
do przyłącza wysokiego ciśnienia wtryskiwacza CRI/
CRIN lub CRI Piezo. Do podłączenia do przyłącza wy-
sokiego ciśnienia zgwintem M14x1,5 należy dodatko-
wo użyć adaptera (Rys. 6, poz.2).
Moment dokręcania 25 – 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

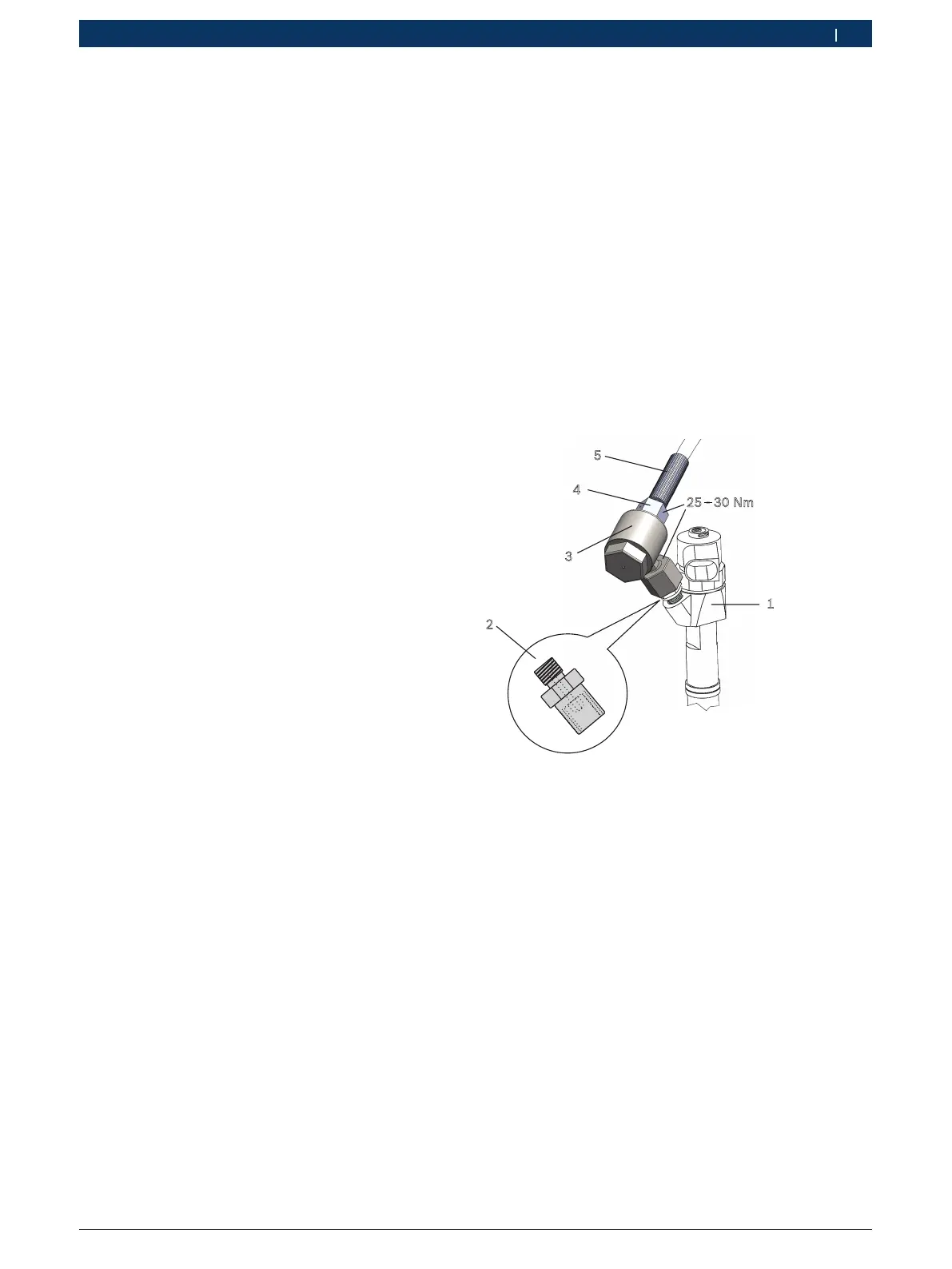

Rys. 6: Przyłącze wtryskiwacza
1 Wtryskiwacz/króciec rury tłocznej
2 Adapter M12 — M14
3 Adapter przyłączeniowy
4 Nakrętka złączkowa przewodu wysokiego ciśnienia
5 Przewód wysokiego ciśnienia
i Wprzypadku nieszczelności należy wymienić adap-
ter przyłączeniowy.
! Aby uniknąć przekręcenia lub uszkodzenia przewo-
du wysokiego ciśnienia, zawsze należy najpierw
podłączyć do wtryskiwacza adapter przyłączeniowy
bez przewodu wysokiego ciśnienia.
1. Przymocować adapter przyłączeniowy
(Rys. 6, poz.3) bez podłączonego przewodu wy-
sokiego ciśnienia do przyłącza wysokiego ciśnienia
wtryskiwacza (Rys. 6, poz.1).
Moment dokręcania: 25 – 30Nm
2. Podłączyć przewód wysokiego ciśnienia do adapte-
ra przyłączeniowego.
Moment dokręcania: 25 – 30Nm
