Bosch EPS 118 - Page 495

1 689 989 300 2020-03-24| Robert Bosch GmbH
Opis produktu | EPS 118 | 495 pl
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

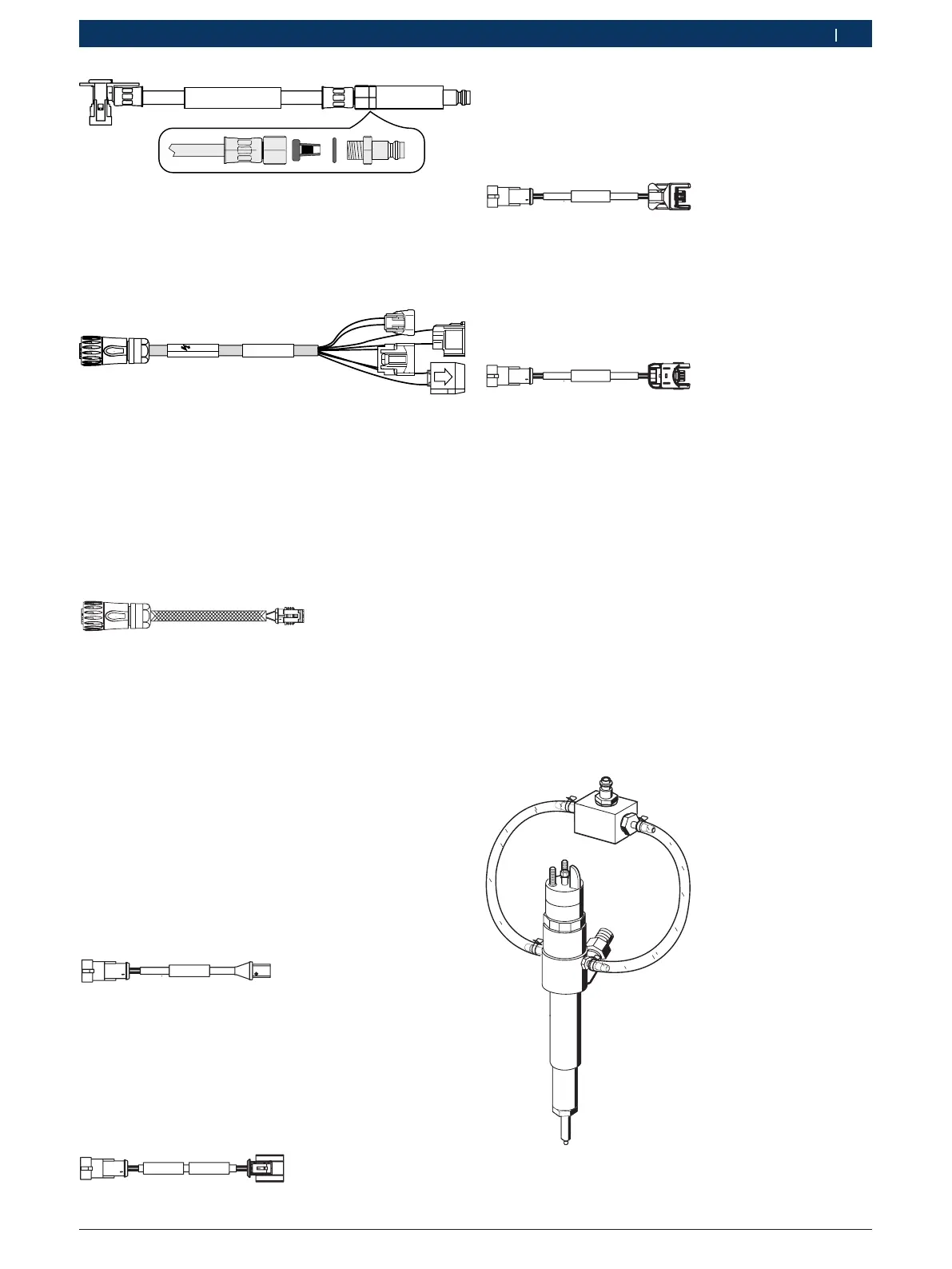

Rys. 17: Wąż 1684462671
Przewód z adapterem 1684463618 (Denso CRI/CRI
Piezo)
Do wysterowania wtryskiwaczy Denso CRI/CRI Piezo
przez przyłącze X7 urządzenia EPS 118 (Rys. 3, poz.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Rys. 18: Przewód zadapterem 1684463618
Przewód przyłączeniowy 1684448333
Przewód przyłączeniowy jest potrzebny do wystero-
wania wtryskiwaczy CRI innych producentów przez
przyłącze X7 urządzenia EPS 118 (Rys. 3, poz.10). Do
podłączenia wtryskiwaczy CRI/CRI Piezo dodatkowo
potrzebny jest przewód zadapterem specyficzny dla
danego wtryskiwacza.
458900-18_Pal
Rys. 19: Przewód przyłączeniowy 1684448333
Przewód zadapterem 1684463956 (przewód uni-
wersalny CRI innych producentów)
! Przy podłączaniu przewodu z adapterem
1684463956 do wtryskiwacza zwracać uwagę na
biegunowość. Zamiana biegunów może prowadzić
do nieodwracalnego uszkodzenia wtryskiwacza.
Zwrócić uwagę na wskazówki producenta wtryskiwa-
cza dotyczące przyłączania.
Przewód zadapterem jest potrzebny do wysterowania
wtryskiwaczy CRI innych producentów przez przyłą-
czeX7 urządzenia EPS 118 (Rys. 3, poz.10).
458900-22_Pal
Rys. 20: Przewód zadapterem 1684463956
Przewód zadapterem 1684463957 (VDO/Continen-
talPiezo)
Przewód zadapterem jest potrzebny do wysterowania
wtryskiwaczy VDO/Continental CRI Piezo przez przyłą-
cze X7 urządzenia EPS 118 (Rys. 3, poz.10).
458900-21_Pal
Rys. 21: Przewód zadapterem 1684463957
Przewód zadapterem 1684463954 (Delphi Euro3/4)
Przewód zadapterem jest potrzebny do wysterowania
wtryskiwaczy Delphi Euro 3/4 CRI przez przyłącze X7
urządzenia EPS 118 (Rys. 3, poz.10).
458900-20_Pal
Rys. 22: Przewód zadapterem 1684463954
Przewód zadapterem 1684463955 (Delphi Euro5)
Przewód zadapterem jest potrzebny do wysterowania
wtryskiwaczy Delphi Euro5 CRI przez przyłącze X7 urzą-
dzenia EPS 118 (Rys. 3, poz.10).
458900-19_Pal
Rys. 23: Przewód zadapterem 1684463955
5.4.14 Zestaw akcesoriów 1687016038 (akcesoria
specjalne)
Zestaw akcesoriów 1687016038 zawiera wszystkie ele-
menty wymagane do podłączenia itestowania wtryskiwa-
czy Bosch CRIN za pomocą EPS 118.
Przyłącze adaptera przepływu powrotnego do CRIN
zdzieloną dawką powrotną
Adapter przepływu powrotnego łączy wtryskiwacz CRIN
zdzieloną dawką powrotną zprzyłączem do pomiaru
dawki powrotnej (Rys. 3, poz.3) wurządzeniu EPS 118.
Do podłączenia do przyłącza do pomiaru dawki po-
wrotnej (Rys. 3, poz.3) potrzebny jest dodatkowo wąż
1684462570 (Rys. 9, poz.1) ikróciec węża Bosch
CRIN 1 683 386 192 (Rys. 9, poz.4).
458826-13_K
o
Rys. 24: Przyłącze adaptera przepływu powrotnego
