494 | EPS 118 | Opis produktupl
5.4.10 Przewody zadapterami
Przewód zadapterem 1684463952 (Bosch
CRI/CRI Piezo)
Przewód zadapterem jest potrzebny do wysterowania
wtryskiwaczy CRI/CRI Piezo przez przyłącze X7 urzą-
dzenia EPS 118 (Rys. 3, poz.10).
458900-17_Pal

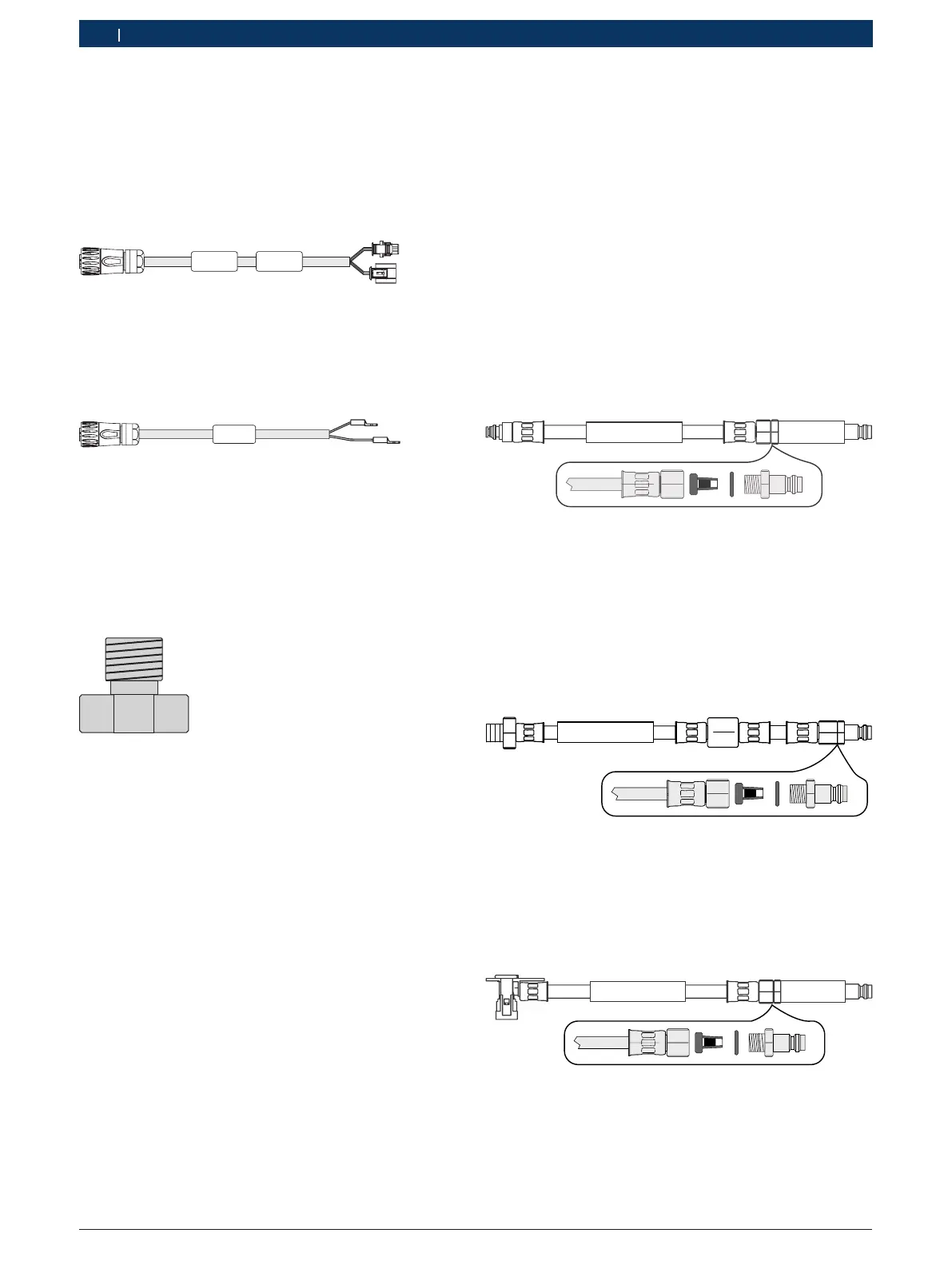

Rys. 11: Przewód zadapterem 1684463952
Przewód z adapterem 1684463953 (Bosch CRIN)
Przewód zadapterem jest potrzebny do wysterowa-
nia wtryskiwaczy CRIN przez przyłącze X7 urządzenia
EPS 118 (Rys. 3, poz.10).
458900-16_Pal
Rys. 12: Przewód zadapterem 1684463953
5.4.11 Zatyczka 1683080012
Zatyczka należąca do zakresu dostawy służy do przepro-
wadzania kontroli szczelności. Zatyczka ma jeden gwint
M12 iwkręca się ją na adapter przyłączeniowy
CRI/CRIN lub CRI Piezo (patrz rozdział 5.4.7).
Moment dokręcania: 30Nm
458900-15_Pal
Rys. 13: Zatyczka 1683080012
i Kontrolę szczelności można wywołać, wybiera-
jąc kolejno "Opcje >> Ustawienia >> EPS118 >>
Test szczelności". Dalsze informacje (patrz roz-
dział8.2.2).
5.4.12 Kołpak ochronny
Testy wtryskiwaczy CRI/CRIN oraz CRI Piezo przepro-
wadzać tylko przy zamkniętym kołpaku ochronnym.
Test zostaje przerwany, jeśli kołpak ochronny zostanie
otwarty wjego trakcie. Następnie należy ponownie uru-
chomić test.
5.4.13 Zestaw akcesoriów 1687010718 do wtry-
skiwaczy CRI innych producentów (akcesoria
specjalne)
Zestaw akcesoriów 1687010718 zawiera wszystkie
elementy wymagane do podłączenia itestowania wtry-
skiwaczy CRI innych producentów (VDO/Continental/
Siemens, Denso i Delphi) za pomocą EPS 118.
i Następujące akcesoria nie należą do zakresu dosta-
wy EPS 118.
Wąż 1684462571
Wąż 1684462571 łączy powrót oleju kontrolnego
wtryskiwacza VDO/Continental/Siemens/Denso CRI
Piezo zprzyłączem do pomiaru dawki powrotnej
(Rys. 3, poz.3).
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
Rys. 14: Wąż 1684462571
Wąż 1684462636
Wąż 1684462636 łączy powrót oleju kontrolnego
wtryskiwacza Denso CRI zprzyłączem do pomiaru
dawki powrotnej (Rys. 3, poz.3). Wtym celu należy
wkręcić idokręcić króciec wkręcany przewodu gięt-
kiego 1684462636 zpierścieniem uszczelniającym
A8×14 wpowrót oleju kontrolnego DensoCRI Piezo.
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
Rys. 15: Wąż 1684462636
Wąż 1684462637
Wąż 1684462637 łączy powrót oleju kontrolnego
wtryskiwacza Delphi CRI zprzyłączem do pomiaru
dawki powrotnej (Rys. 3, poz.3).
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
Rys. 16: Wąż 1684462637
Wąż 1684462671
Wąż 1684462671 łączy powrót oleju kontrolnego
wtryskiwacza VDO CRI Piezo zprzyłączem do pomiaru
dawki powrotnej (Rys. 3, poz.3).
