532 | EPS 118 | Popis výrobkucs
5.4.3 Komponenty ke zkoušce
10
1
2
3
4
5
6
7
8
9
458900-12_Pal
Obr. 3: Komponenty ke zkoušce
1 Zkušební přípojka pro vstřikované množství
2 Vysokotlaké připojení
3 Zkušební přípojka pro zpětné množství (CRI/CRIN/CRI Piezo)
4 Stavěcí šroub k upevnění CRI/CRIN nebo CRI Piezo
5 Vstřikovací komora
6 Upínací pouzdro pro CRI/CRIN nebo CRI Piezo
7 Držák vstřikovací komory
8 Stavěcí šroub pro výškové nastavení vstřikovací komory
9 Plnicí hrdlo pro zkušební olej (ISO4113)
10 Elektrická připojovací zásuvka (X7) pro CRI/CRIN nebo CRI Piezo
5.4.4 Symboly a tabulka připojení pro zkoušky
CRI/CRIN a CRI Piezo
Kompo-
nenta
Zkušební přípoj-
ka pro
zpětné množství
Zkušební přípojka
pro vstřikované
množství
Připojovací
vedení X7
CRI/
CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Ano
5.4.5 Přípojka USB
Přípojka USB (Obr. 2, pol.6; max. 500 mA) je určena
pro připojení USB zařízení (např. adaptéru WLAN-USB,
USB flash paměti nebo USB tiskárny).
i Pomocí USB-hubu může být k EPS 118 připojeno
několik USB zařízení současně. USB-hub musí mít
vlastní napájení.
i Připojit se smí jen tiskárna schválená firmou Bosch.

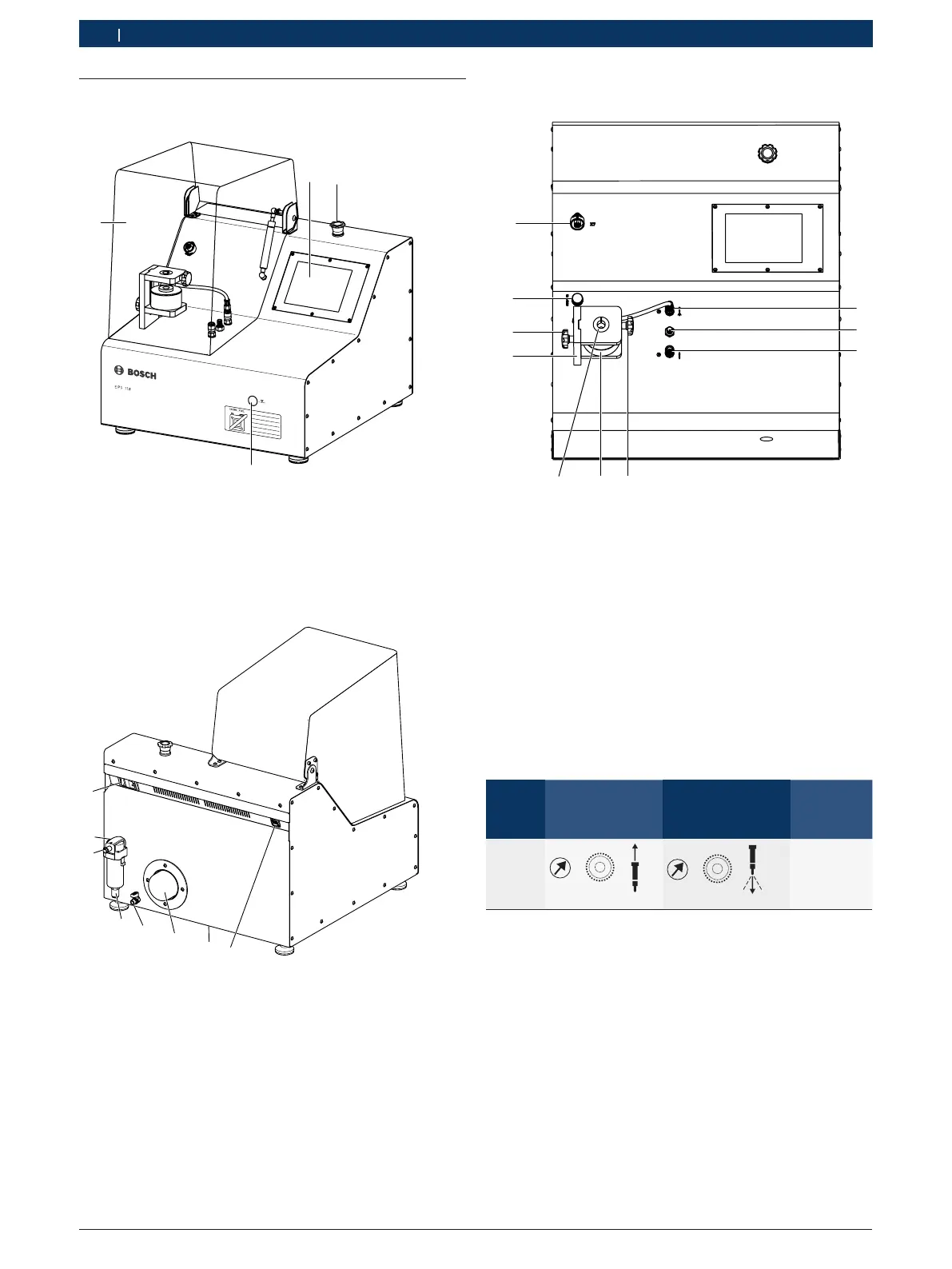

5.4 Popis přístroje
5.4.1 Pohled zepředu
1
2
3
4
458900-03_Pal
Obr. 1: Pohled zepředu
1 Dotykový displej
2 Nouzový vypínač
3 Ukazatel stavu oleje
4 Ochranný kryt s bezpečnostním spínačem
5.4.2 Pohled zezadu
458900-05_Pal
1
2
5
6
7
8
4
3
Obr. 2: Pohled zezadu
1 zásuvka zařízení se spínačem Zapnuto/Vypnuto a pojistkou
2 Jednotka údržby s odlučovačem vody
3 Vsuvka přípojky stlačeného vzduchu
4 Vypouštěcí ventil s vypouštěcím šroubem pro manuální vypuštění
kondenzátu ( 0 = otevř., S = zavř.)
5 Uzavírací ventil odtoku zkušebního oleje
6 Čistič zkušebního oleje
7 Vypouštěcí šroub pro olejovou záchytnou vanu
8 Přípojka USB (max. 500 mA)
