5.4.6 Vstřikovací komora, upínací matice, O kroužek
VAROVÁNÍ – nebezpečí popálení!
Horký vstřikovač může způsobit těžké popá-
leniny rukou.
¶ Před vytažením vstřikovače ze vstřikovací
komory si navlékněte ochranné rukavice.
Během zkoušky vstřikuje CRI/CRIN nebo CRI Piezo do
vstřikovací komory zkušební olej (viz Obr. 4). Ze vstřikova-
cí komory odtéká zkušební olej hadicemi (Obr. 4, pol.9)
zpět ke zkušebnímu připojení vstřikovaného množství
(Obr. 3, pol. 3). Sítový filtr (Obr. 4, pol. 3) zachycuje nečis-
toty, které jsou při zkoušce uvolněny ze strany CRI/CRIN
nebo CRI Piezo.
! Sítový filtr (Obr. 3, pol. 3) musí být pravidelně
vyměňován (viz intervaly údržby v kapitole 8.2.1).
Pokud není výměna sítového filtru provedena včas,
může v důsledku stoupajícího náporového tlaku dojít
k prolomení sítového filtru. Vznikající nečistoty pak
neomezeně pronikají do systému a způsobují poško-
zení komponent v EPS 118.
1
2
3
4
5
6
7
9
8
10
458900-11_Pal

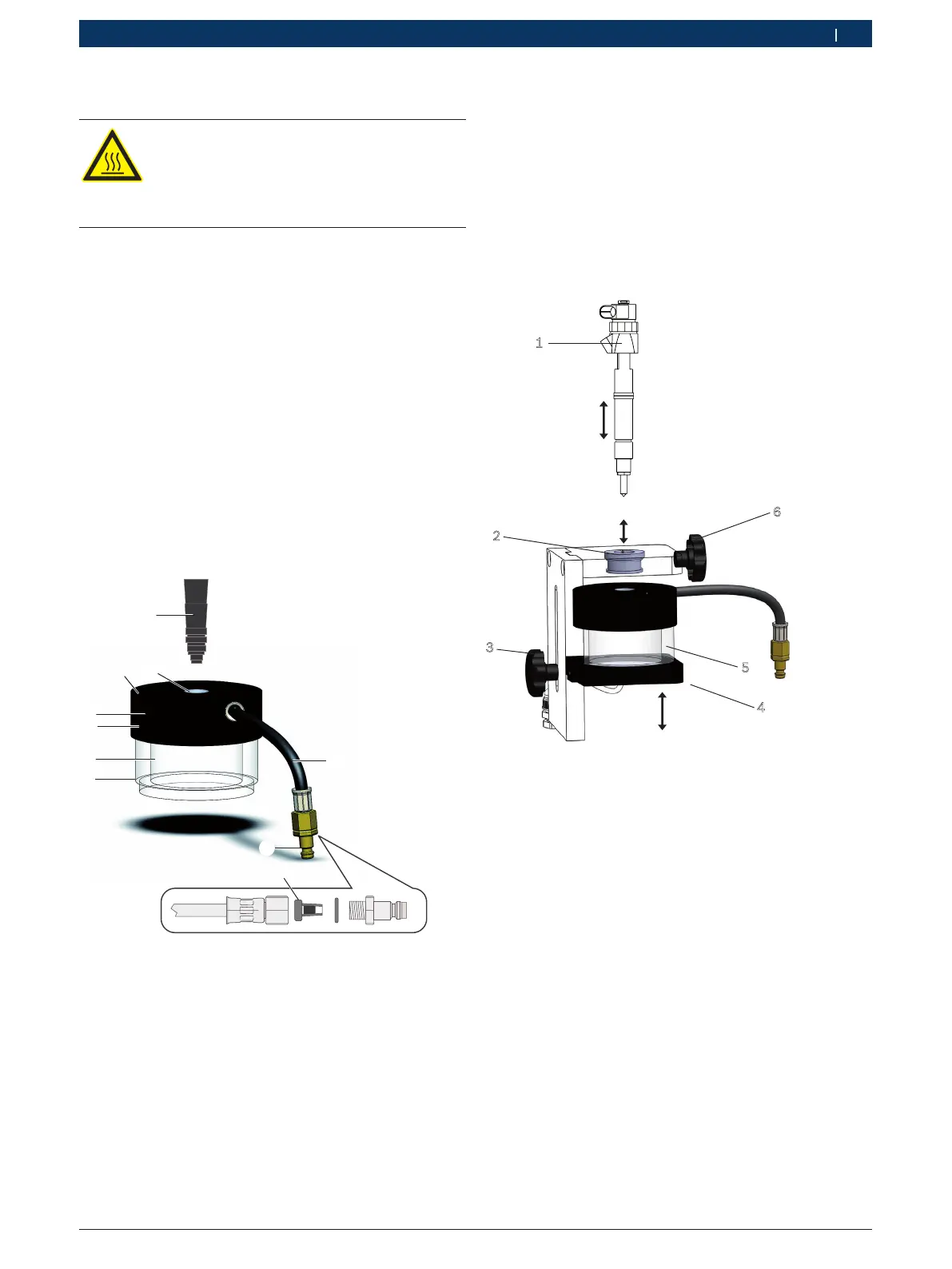

Obr. 4: Vstřikovací komora
1 Nářadí na demontáž pro O kroužek
2 Usazení vstřikovacích trysek s O kroužkem (D7 nebo D9)
3 Víko vstřikovací komory
4 Horní O kroužek (interní)
5 Spodní O kroužek (interní)
6 Skleněná nádoba
7 Kryt vstřikovací komory
8 Rychlospojka s filtrem pro zkušební připojení
9 Hadicové vedení
10 Sítový filtr
Montáž vstřikovače do vstřikovací komory
Vstřikovací tryska zařízení CRI/CRIN nebo CRIPiezo
(Obr. 5, pol.1) musí být zastrčeny do vstřikovací komo-
ry a upevněny pomocí stavěcího šroubu.
i Při zkoušce těsnosti musí být vstřikovací komora
sejmuta ze vstřikovací trysky. Po ukončení zkoušky
těsnosti (2. zkušební krok) se vstřikovací komora
opět nasadí na vstřikovací trysku.
1
2
3
6
4
5
458900-13_Pal
Obr. 5: Přípojka vstřikovací komory na CRI-bázi
1 Vstřikovač
2 Upínací pouzdro pro CRI/CRIN nebo CRIPiezo
3 Stavěcí šroub k přestavení výšky vstřikovací komory
4 Osvětlení vstřikovací komory
5 Vstřikovací komora
6 Stavěcí šroub k upevnění CRI/CRIN nebo CRIPiezo
1. Povolte stavěcí šroub k přestavení výšky (Obr. 5,
pol.3).
2. Vstřikovací komoru (Obr. 5, pol.5) posuňte směrem
dolů tak daleko, jak je to možné.
i O-kroužek v sedle vstřikovací trysky (D7 nebo D9)
utěsňuje vstřikovací komoru při zkoušce. V závislosti
na průměru špice trysky (7 mm nebo 9 mm) vstři-
kovače musí být do sedla vstřikovací trysky vložen
odpovídající O-kroužek D7 nebo D9. Při zkoušce
nepoužívejte defektní O-kroužek.
