534 | EPS 118 | Popis výrobkucs
3. O-kroužek na sedle vstřikovací trysky (Obr. 4,
pol.2) nahraďte potřebným O-kroužkem (D7 nebo
D9). Při náhradě O-kroužku použijte demontážní
nástroj (Obr. 4, pol.1).
i Rozsahem dodávky jsou upínací pouzdra ve velikos-
tech 17mm, 19mm a 21mm.
4. V závislosti na průměru upínací matice trysky
vstřikovače zvolgte vhodné upínací pouzdro (Obr. 5,
pol.4).
5. Upínací pouzdro (Obr. 5, pol.4) vložte do upínací-
ho držáku vstřikovače.
i CRIN se zkušebním adaptérem (Obr. 7, pol.3) se
upevňuje bez upínacího pouzdra.
6. Do upínacího pouzdra vsuňte CRI/CRIN nebo
CRIPiezo.
7. Vstřikovací trysku CRI/CRIN nebo CRIPiezo pevně
vtlačte do vstřikovací komory.
8. Je-li zapotřebí, přestavte výšku vstřikovací komory a
upevněte pomocí stavěcího šroubu (Obr. 5, pol.3).
9. Upnutí CRI/CRIN nebo CRI PIezo pomocí stavěcího
šroubu (Obr. 5, pol.1)
5.4.7 Připojovací adaptér pro CRI/CRIN a CRI Piezo
! Vysokotlaké hadicové vedení (Obr. 6, pol.5) připoj-
te vždy ve spojení s připojovacím adaptérem (Obr.
6, pol.3) na CRI/CRIN nebo CRI Piezo. Nikdy nepři-
pojujte vysokotlaké hadicové vedení přímo na CRI/
CRIN nebo CRI Piezo. Připojovací adaptér udržujte
stále v čistotě.
Pomocí připojovacího adaptéru (Obr. 6, pol.3) se
vysokotlaké hadicové vedení (Obr. 6, pol.4) připojí
na vysokotlakou přípojku CRI/CRIN nebo CRI Piezo.
Pro připojení na vysokotlakou přípojku pomocí závitu
M14x1.5 je nutno použít adaptér (Obr. 6, pol. 2).
Utahovací moment dotažení 25 – 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

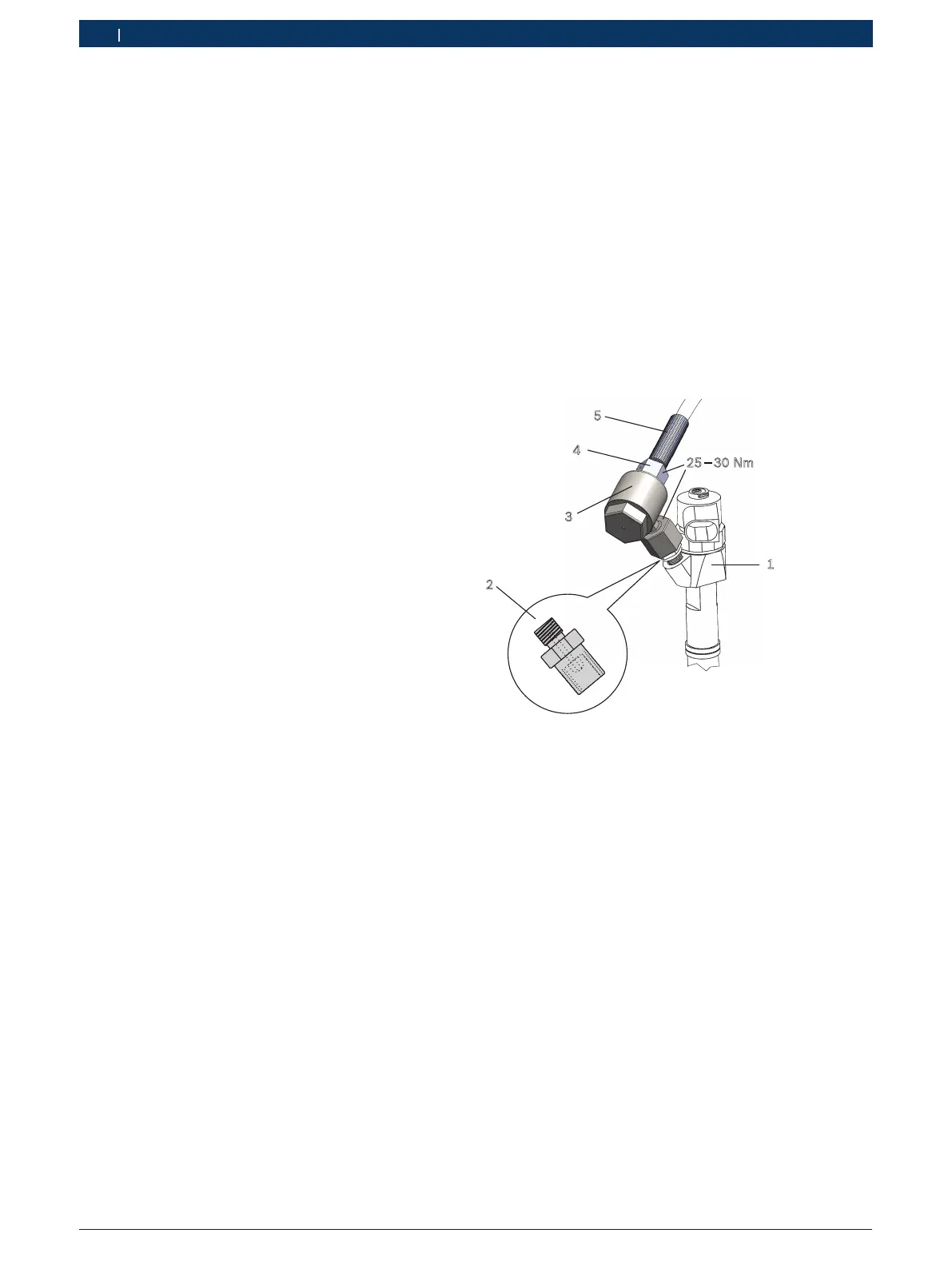

Obr. 6: Připojení vstřikovače
1 Vstřikovač/přívodní tlakové hrdlo
2 Adaptér M12 — M14
3 Připojovací adaptér
4 Přesuvná matice vysokotlakého hadicového vedení
5 Vysokotlaké hadicové vedení
i V případě netěsnosti je nutno připojovací adaptér
vyměnit.
! Pro zamezení zkroucení nebo poškození vysokotla-
kého hadicového vedení je nutné vždy nejprve na
vstřikovač připojit připojovací adaptér bez vyso-
kotlakého hadicového vedení.
1. Upevněte připojovací adaptér (Obr. 6, pol.3) bez
připojeného vysokotlakého hadicového vedení na
vysokotlakou přípojku vstřikovače (Obr. 6, pol.1).
Utahovací moment dotažení: 25 — 30 Nm
2. Připojte vysokotlaké hadicové vedení na připojovací
adaptér.
Utahovací moment dotažení: 25 — 30 Nm
