592 | EPS 118 | İşletimtr
1
2
3
4
6
7
8
5
458900-23_Pal

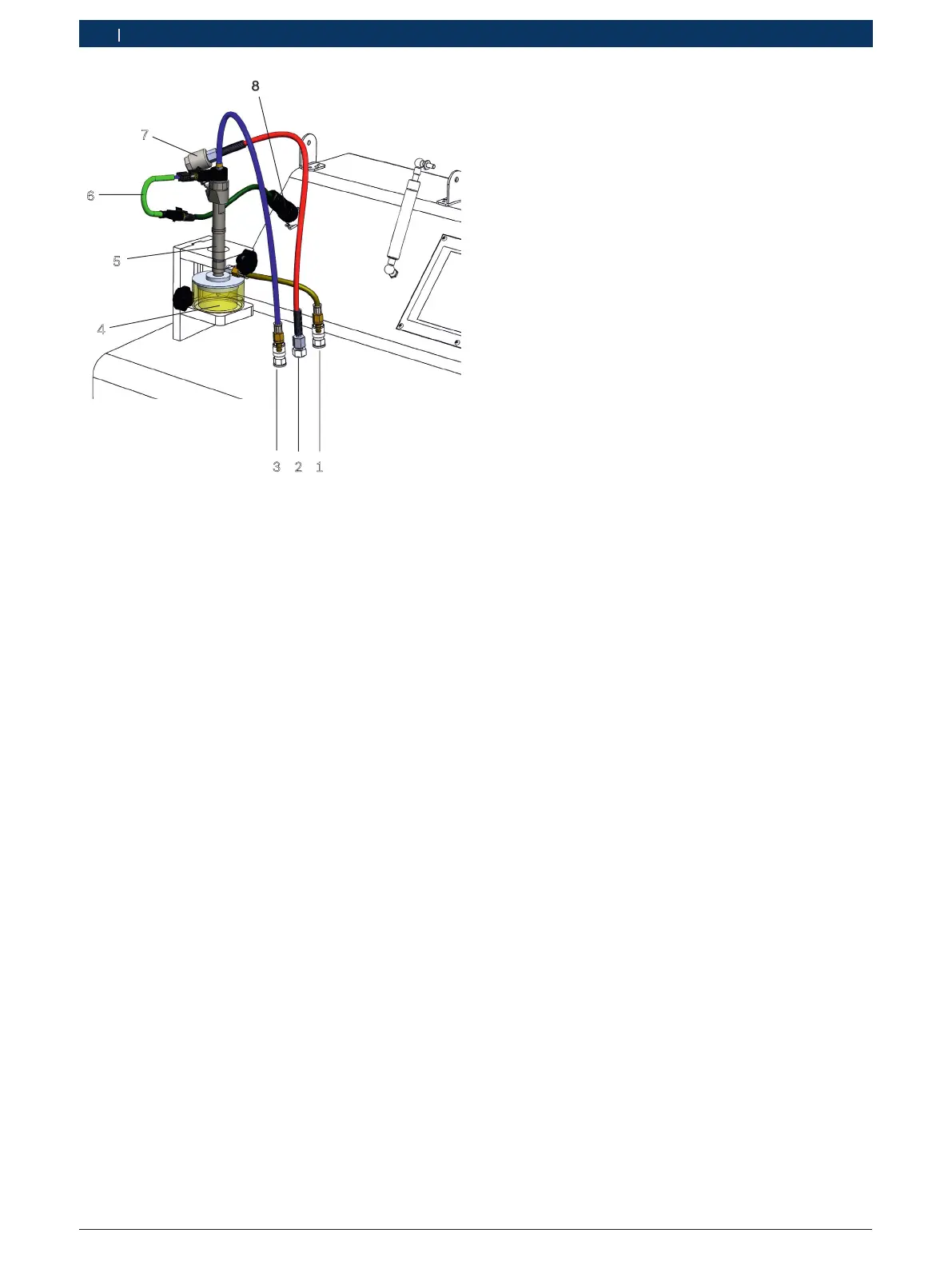

Şek. 37: CRI bağlantısı şematik diyagramı
1 Enjeksiyon miktarı için test bağlantısı
2 Yüksek basınç bağlantısı ucu
3 Geri akış miktarı için test bağlantısı (CRI/CRIN/CRIPiezo)
4 Enjeksiyon hücresi
5 Enjektör
6 Adaptör hattı
7 CRI/CRIN ve CRIPiezo için bağlantı adaptörü
8 Bağlantı hattı 1684448333
1)
1)
Sadece CRI harici adaptör hatlarının bağlantısı için gereklidir.
Aksesuar setinde 1687010718 (CRI harici için aksesuar seti)
mevcuttur.
i CRI harici için aksesuar seti 1687010718 (özel
aksesuar) gereklidir.
i Bosch CRIPiezo testi ve ayarlamasında dikkate alın-
ması gereken ön koşullara, ESI[tronic] 2.0 içindeki
CRIPiezo test kılavuzundan ulaşılabilir. Bu test
kılavuzu, teslimat kapsamında yer almaz. ESI[tro-
nic]2.0, EPS 118 üzerine kurulamaz.
İşlem şekli:
1. CRI/CRIN, CRIPiezo'yu temizleyin (bkz. bölüm7.3).
i Dahili bağlantılara sahip CRIN'de, CRIN bağlanma-
dan önce test adaptörüne monte edilmelidir (bkz.
bölüm5.4.8).
2. CRI/CRIN, CRIPiezo'yu (Şek. 37, poz.5) bağlayın
(bkz. bölüm5.4.6).
! Yüksek basınç hortum hattını enjektöre bağlamayın.
Enjektöre bağlamak için yüksek basınç horturm
hattını, her zaman CRI/CRIN ve CRIPiezo için olan
bağlantı adaptörü ile birlikte kullanın.
Bunun için bağlantı sırası dikkate alınmalıdır (bkz.
bölüm5.4.7).
! CRI/CRIN ve CRIPiezo için bağlantı adaptörünü, 25
ila 30Nm sıkma torkunda sıkın. Bağlantı adaptörü
ile enjektör arasındaki bağlantıda kaçak olduğunda,
cıvata bağlantısı daha fazla sıkılmamalıdır. Sızdırma
durumunda bağlantıyı tekrar çözün, sızdırmazlık
yüzeyini temizleyin ve bağlantı adaptörünü doğru
sıkma torku değeri ile yeniden bağlayın.
3. M12 — M14 (Şek. 6, poz.2) adaptörünü, enjektörün
yüksek basınç bağlantısına bağlayın (sadece yüksek
basınç bağlantısı M14x1,5 dişli boyutuna sahip oldu-
ğunda gereklidir).
Sıkma torku: 25 — 30Nm
4. Bağlantı adaptörünü (Şek. 37, poz.7), CRI/CRIN/
CRIPiezo yüksek basınç bağlantısına veya
M12 — M14 adaptörü bağlayın.
Sıkma torku: 25 — 30Nm.
! Yüksek basınç hortum hattının izin verilen en küçük
bükme yarıçapı 90mm'dir.
! Yüksek basınç hortum hattı, işletim sırasında koru-
ma kapağı ile temas etmemelidir.
5. Yüksek basınç hortum hattını, yüksek basınç bağ-
lantısına (Şek. 37, poz.2) bağlayın.
Sıkma torku: 25 — 30Nm.
6. Yüksek basınç hortum hattının diğer ucunu bağlantı
adaptörüne (Şek. 37, poz.7) bağlayın.
Sıkma torku: 25 — 30Nm.
