İşletim | EPS 118 | 593 tr
i Bazı Bosch CRIN'ler için ayrıca "Çekvalflı Bosch CRIN
adaptörü" (Şek. 9, poz.9) kullanılmalıdır. Bu adaptör
teste başlanmadan önce geri dönüş miktarı test bağ-
lantısına (CRI/CRIN, CRIPiezo; bkz. Şek. 3, poz.3)
takılır ve ardından hortum hattı 1684462570
(Şek. 9, poz.1) ile bağlanır. Hangi CRIN için adaptör
kullanımı gerektiği, CRIN seçildikten sonra EPS 118
yazılımında gösterilir.
! Çekvalflı CRIN adaptörü 1683350904
(Şek. 9, poz.9) talimatlarda öngörülen şekilde kulla-
nılmadığında veya yanlış bağlandığında (örneğin doğ-
rudan CRIN'de), hatalı ölçüm gerçekleşir ve böylece
CRIN yanlış değerlendirilebilir.
7. Enjektöre özgü hortum hattını (bkz.Bölüm5.4.9)
"geri dönüş miktarı için test bağlantısına"
(Şek. 37, poz.3) veya çekvalflı CRIN adaptörüne
1683350904 bağlayın.
8. Enjektöre özgü hortum hattının diğer ucunu
(bkz. bölüm5.4.9), CRI/CRIN veya CRIPiezo'nun
geri akışına bağlayın.
i Başka marka CRI enjektörü, sadece 1684448333
no.lu adaptör kablosu (Şek. 37, poz.8) ve uy-
gun adpatör kablosu ile EPS 118 X7 bağlantısına
bağlanmalıdır (bkz. Bölüm5.4.13). DensoCRI/
CRIPiezo için 1684463618 no.lu adaptör kablosu
kullanılmalıdır.
9. Enjektöre özgü adaptör hattını (bkz. bölüm5.4.10
veya bölüm5.4.13), EPS 118 cihazının X7 bağlantı
soketine (Şek. 3, poz.10) bağlayın.
10. Enjektöre özgü adaptör hattının diğer ucunu
(bkz. bölüm5.4.10 veya bölüm5.4.13), CRI/CRIN
veya CRIPiezo'ya bağlayın.
! Enjektöre özgü adaptör hattını, sıcak hortumlara
temas etmeyecek şekilde döşeyin.
11. Koruyucu kapağı kapatın.
12. Teste bölüm7.9 ile devam edin.

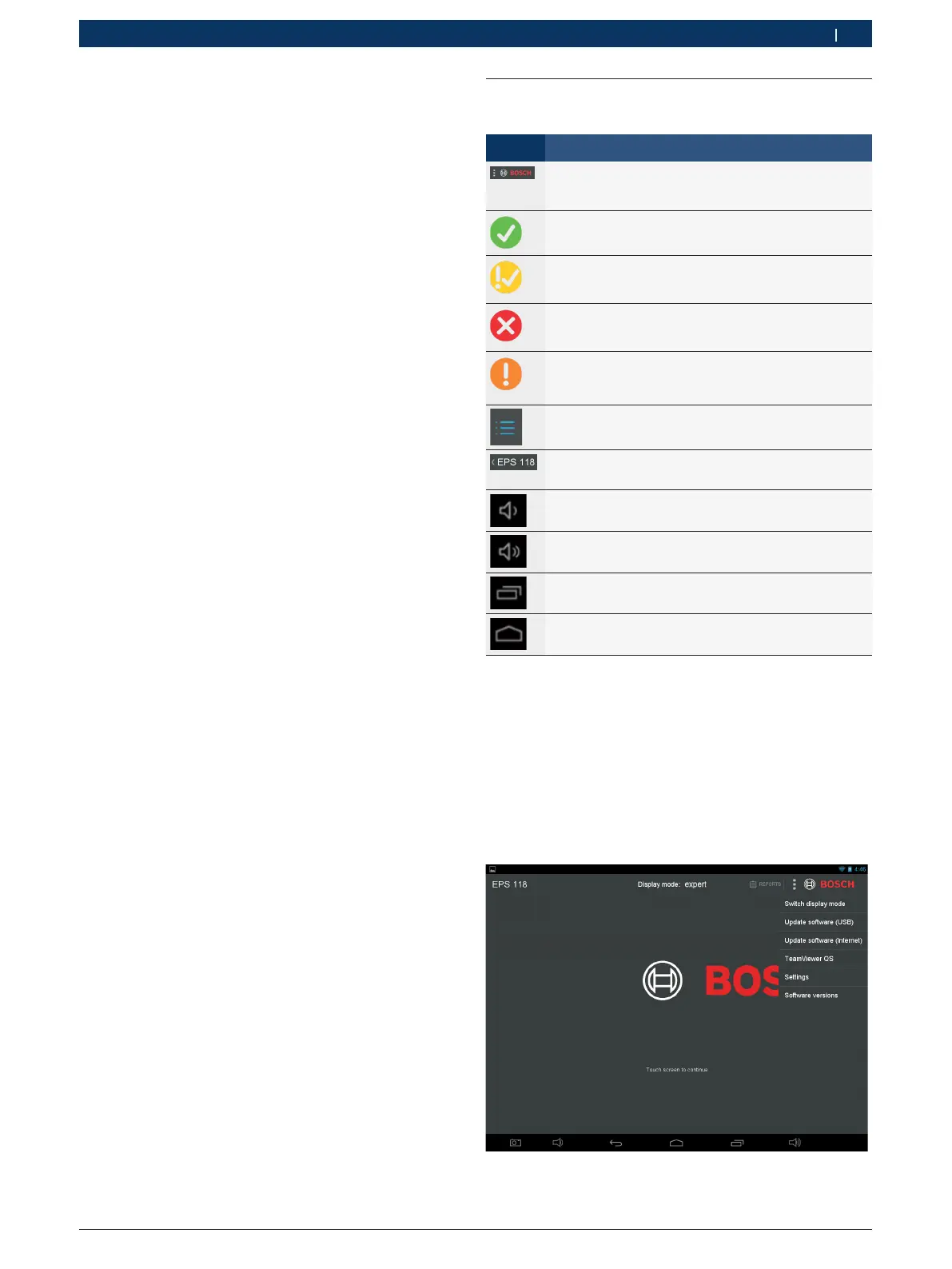

7.7 Program tanımı
7.7.1 Sembol açıklaması
Simge Tanım
"Seçenekler" düğmesi
Güncel ekrana bağlı olarak çeştli seçenekleri sunar.
"Başarılı" sembolü
Pozitif test sonucunu gösterir.
"Sınır değerleri dahilinde başarılı" sembolü
Henüz sınır değerlerini aşmamış pozitif test sonucu-
nu gösterir.
"Başarısız" sembolü
Örneğin enjektörden gelen geri dönüş hattında aşırı
sızıntı nedeniyle olumsuz test sonucu gösterir.
"Hata" sembolü
Basınçlı hava beslemesi yetersizdir (sorunu çözmek
için bkz. Bölüm7.9).
"Test adımları" sembolü
Test adımlarını gösterir ve gizler.
"Geri" düğmesi
Önceki ekrana yönlendirir.
"Kısık ses" düğmesi
Sesi kısar.
"Yüksek ses" düğmesi
Sesi yükseltir.
"Açık uygulamalar" düğmesi
Açılan tüm uygulamaları gösterir.
"Ana sayfa" düğmesi
Ana sayfa gösterilir.
7.7.2 Başlangıç ekranı (Şek. 38)
Oturum açtıktan sonra başlangıç ekranı gösterilir. Bura-
da aşağıdaki fonksiyonlar uygulanabilir:
R Enjektör seçimi ekranına girmek için Bosch logosuna
dokunun (bkz. bölüm7.7.1).
R Önceden oluşturulan protokolleri görmek için "Proto-
koller" düğmesine basın.
R Ayarlar gibi diğer seçenekleri göstermek veya gizle-
mek için "Seçenekler" düğmesine basın.
Şek. 38: Başlangıç ekranı
