602 | EPS 118 | Bakımtr
8.2.10 Elek filtresinin değiştirilmesi
i Elek filtresindeki kir birikimlerinin nedeni, özellikle
CRI/CRIN veya CRIPiezo'nun testten önce temizlen-
memiş veya usulüne uygun şekilde temizlenmemiş
olmasıdır.
i Elek filtreleri, enjeksiyon hücresi hortum hattına
(Şek. 4, poz.9) ve geri akış miktarı için hortum hat-
larına (Şek. 9, poz.1), (Şek. 10) ve (Şek. 14) monte
edilmiştir.
1. Geçmeli nipeli (Şek. 46, poz.5) hortum hattından
(Şek. 46, poz. 1) çıkarın.
2. Elek filtresini (Şek. 46, poz.3) çıkarın ve imha edin.
3. Her iki cıvata bağlantısını da (Şek. 46, poz.2 ve 5)
temiz test yağı ile temizleyin.
4. O-ringi (Şek. 46, poz.4) kontrol edin. Bozuk olması
halinde O-ringi değiştirin.
5. Yeni elek filtresini doğru konumda geçmeli nipele
(Şek. 46, poz.5) takın.
6. Hortum hattını (Şek. 46, poz.1), geçmeli nipel üze-
rine (Şek. 46, poz.5) vidalayın ve el ile sıkın.
" Elek filtresinin değiştirilmesi tamamlanmış olur.
1
2
3
4
5
458900-26_Pal

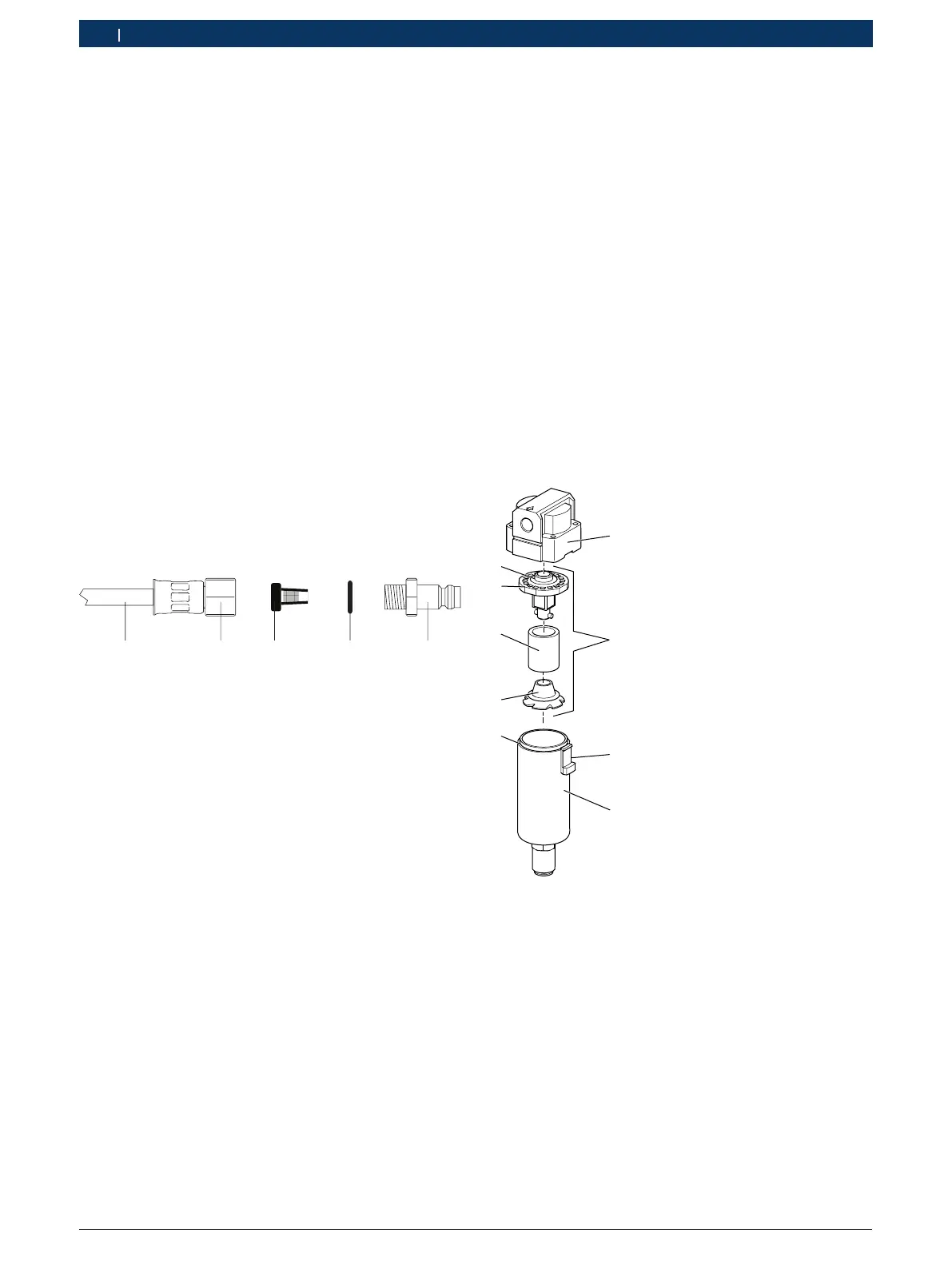

Şek. 46: Elek filtresini değiştirme
1 Hortum hattı
2 Montaj somunu
3 Elek filtresi
4 O-ring 7,66 x 1,78
6 Geçmeli nipel
8.2.11 Bakım ünitesindeki hava filtresinin değiştirilmesi
Sökülmesi
! Hava filtresi, sadece bakım ünitesi basınçsız durum-
dayken değiştirilebilir.
1. Basınçlı havayı boşaltın.
2. Basınçlı hava hortum hattını bakım ünitesinden
çıkarın.
3. Yoğuşma suyu kabını (Şek. 47, poz.1) çıkarın. Bu-
nun için kilit mekanizmasını (Şek. 47, poz.2) aşağı
doğru kaydırın ve yoğuşma suyu kabını (Şek. 47,
poz.1) döndürün ve aşağı doğru çekin.
4. Yoğuşma suyu kabındaki filtre yapı grubunu (Şek.
47, poz.3) 45° döndürün ve yoğuşma suyu kabından
çıkarın.
5. Yönlendirme plakasını (Şek. 47, poz.4) filtre ele-
manının altında döndürün ve çıkarın.
6. Filtre elemanını (Şek. 47, poz.5) yönlendiriciden
(Şek. 47, poz.6) çekerek çıkarın.
1
2
3
4
5
6
7
8
9
458900-30_Pal
Şek. 47: Bakım ünitesine genel bakış
1 Yoğuşma suyu kabı
2 Kilit mekanizması
3 Filtre yapı grubu
4 Yönlendirme plakası
5 Filtreleme elemanı
6 Yönlendirici
7 Yoğuşma suyu kabındaki O-ring
8 Yönlendiricideki O-ring
9 Bakım ünitesi
