Bakım | EPS 118 | 601 tr
8.2.8 Test yağı filtresinin değiştirilmesi
İşlem şekli:
1. Test yağını boşaltın (bkz. bölüm8.2.7, adım 1 - 7).
! Test yağı filtresi artık yağ içerebilir. Test yağı filtresi
çıkarılırken artık yağlar toplanmalıdır. Kullanılmış test
yağı filtresini ve artık yağı, geçerli yönetmeliklerde
öngörülen şekilde imha edin.
2. Test yağı filtresini (Şek. 44, poz.2) çıkarın ve yassı
contanın test yağı filtresinden çıkarıldığından emin
olun. Test yağı filtresini ve yassı contayı imha edin.
3. EPS 118 cihazının test yağı filtresi bağlantısındaki
ve yeni test yağı filtresindeki sızdırmazlık yüzeylerini
temizleyin.
4. Yeni test yağı filtresindeki yassı contayı hasarlara ve
olukta doğru oturmasına yönelik kontrol edin.
5. Test yağı filtresindeki yassı contayı biraz motor yağı
ile yağlayın.
6. Test yağı filtresini test yağı bağlantısına vidalayın ve
yağ filtresi için uygun lokma anahtarı ve sıkma torku
ile sıkıştırın. Sıkma torku: 20Nm.
7. Test yağı haznesine test yağı doldurun (bkz. bö-
lüm8.2.8 işlem adımı8).
8. Sistemin havasını alın (bkz. bölüm8.2.10).
21
458900-08_Pal

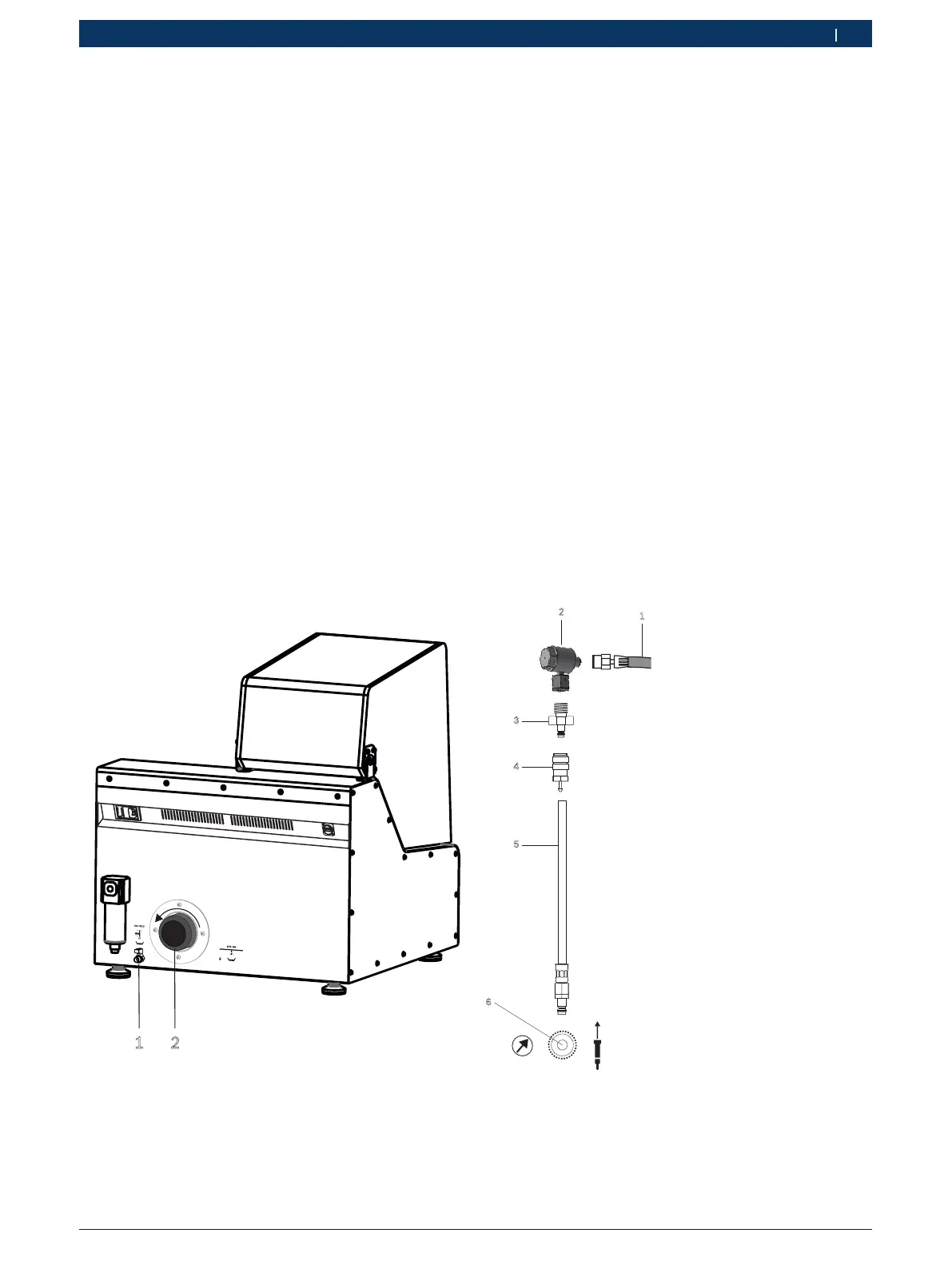

Şek. 44: Test yağı filtresinin değiştirilmesi
1 Kesme valfi
2 Test yağı filtresi
8.2.9 Sistem havasının tahliye edilmesi
i Test yağı değiştirildikten sonra sistemin havası tahli-
ye edilmelidir.
İşlem şekli:
1. Hava tahliye adaptörünü 1683457129 (Şek. 45,
poz. 3) bağlantı adaptörüne 1681032120 (Şek.
45, poz.2) bağlayın. Sıkma torku: 25 — 30Nm
2. Hortum hattını 1684462570 (Şek. 45, poz.5),
CRIN hortum bağlantı ağzı ile (Şek. 45, poz.4) hava
tahliye adaptörüne 1683457129 (Şek. 45, poz. 3)
bağlayın.
3. Hortum hattını 1684462570 (Şek. 45, poz.5),
geri akış miktarı için test bağlantısına bağlayın
(Şek. 45, poz.6).
4. Yüksek basınç hortum hattını (Şek. 45, poz.1) bağ-
lantı adaptörüne 1681032120 (Şek. 45, poz.2)
bağlayın.
5. Yüksek basınç hortum hattını, yüksek basınç bağlan-
tısına (Şek. 3, poz.2) bağlayın.
6. Koruyucu kapağı kapatın.
7. Başlangıç ekranında "Seçenekler >> Ayarlar >>
EPS118 >> Sızdırmazlık testi" seçeneğini seçin ve
talimatları izleyin.
" Hava tahliyesi tamamlanmış olur.
1
2
3
4
5
6
458900-25_Pal
Şek. 45: Sistem havasının tahliyesi için bağlantı
