644 | EPS 118 | Техобслуживаниеru
8.2.8 Замена фильтра испытательного
масла
Порядок действий:
1. Слить испытательное масло (см. гл. 8.2.7, шаг 1 - 7).
! Фильтр испытательного масла может содержать
оставшееся масло. После демонтажа фильтра
испытательного масла собрать оставшееся масло.
Подержанный фильтр испытательного масла и
оставшееся масло подлежат утилизации согласно
действующим предписаниям.
2. Демонтировать фильтр испытательного масла
(Pис. 44, поз.2) и проследить за тем, чтобы
вместе с фильтром было демонтировано плоское
уплотнительное кольцо. Утилизировать фильтр
испытательного масла и плоское уплотнительное
кольцо.
3. Очистить уплотнительную поверхность на
подключении фильтра испытательного масла
EPS 118 и на новом фильтре испытательного масла.
4. Проверить плоское уплотнительное кольцо на
новом фильтре испытательного масла на наличие
повреждений и на правильность посадки в пазу.
5. Слегка смазать моторным маслом плоское
уплотнительное кольцо на фильтре испытательного
масла.
6. Навинтить фильтр испытательного масла
на подключение и затянуть, используя
соответствующую сменную головку к
торцовому ключу для масляных фильтров и
динамометрический ключ. Момент затяжки: 20Nm.
7. Залить испытательное масло в бак (см. главу8.2.8,
шаг 8).
8. Удалить воздух из системы (см. главу8.2.10).
21
458900-08_Pal

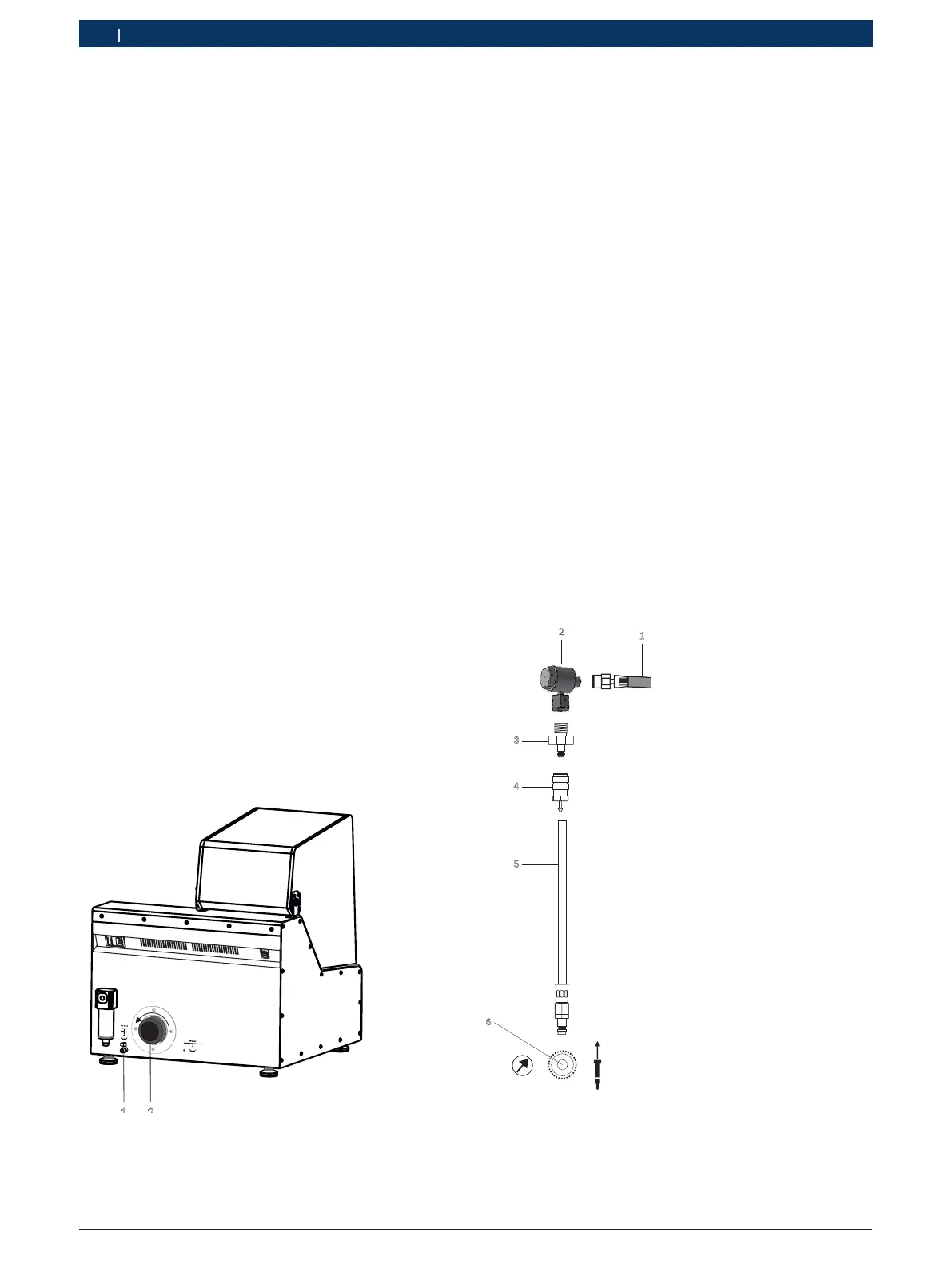

Pис. 44: Замена фильтра испытательного масла
1 Запорный клапан
2 Фильтр испытательного масла
8.2.9 Обезвоздушивание системы
i После замены испытательного масла необходимо
обезвоздушить систему.
Порядок действий:
1. Присоединить вентиляционный переходник
1683457129 (Pис. 45, поз. 3) к соединительному
адаптеру 1681032120 (Pис. 45, поз.2).
Момент затяжки: 25 — 30Нм
2. Присоединить шлангопровод 1684462570
(Pис. 45, поз.5) со штуцерами шланга CRIN
(Pис. 45, поз.4) к вентиляционному переходнику
1683457129 (Pис. 45, поз. 3).
3. Присоединить шлангопровод 1684462570
(Pис. 45, поз.5) к испытательному выводу для
количества возвратного топлива (Pис. 45, поз.6).
4. Присоединить шлангопровод высокого давления
(Pис. 45, поз.1) к соединительному адаптеру
1681032120 (Pис. 45, поз.2).
5. Соединить шлангопровод высокого давления с
патрубком высокого давления (Pис. 3, поз. 2).
6. Закрыть защитный кожух.
7. На стартовом экране выбрать "Опции >> Настройки
>> EPS118 >> Испытание герметичности" и
следовать указаниям.
" Обезвоздушивание завершено.
1
2
3
4
5
6
458900-25_Pal
Pис. 45: Разъем для обезвоздушивания системы
