产品说明 | EPS 118 | 663 zh
3. 使用所需的O形环（D7或D9）更换喷射嘴座上的O形
环（插图4，编号2）。使用拆卸工具
（插图4，编号1）更换O形环。
i 供货范围包括尺寸为17mm、19mm和21mm的夹紧衬
套。
4. 根据喷油嘴夹紧螺母的直径，选择合适的固定套（插图5，
编号4）。
5. 将固定套（插图5，编号4）装入喷油器张紧支架。
i 附带测试适配器的（插图7，编号3）不带夹紧衬套。
6. 推移固定套中的CRI/CRIN或CRIPiezo。
7. 将CRI/CRIN或CRIPiezo的喷射嘴推入喷射室并压紧。
8. 必要时调整喷射室高度并使用制动螺栓（插图5，编号3）
将其固定。
9. 使用制动螺栓（插图5，编号1）拧紧CRI/CRIN或
CRIPIezo.
5.4.7 CRI/CRIN 和 CRI Piezo 的连接适配器
! 总是将高压软管管路（插图6，编号5）与CRI/CRIN或
CRIPiezo上的连接适配器（插图6，编号3）相连。
切勿将高压软管管路直接与CRI/CRIN或CRIPiezo连
接。始终保持连接适配器清洁。
通过连接适配器（插图6，编号3）将高压软管管路
（插图6，编号4）连接到CRI/CRIN或CRIPiezo的高压
接口上。为了能够连接到带有M14x1.5螺纹的高压接口上，
还需额外使用适配器（插图6，编号2）。
拧紧力矩25–30Nm。
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

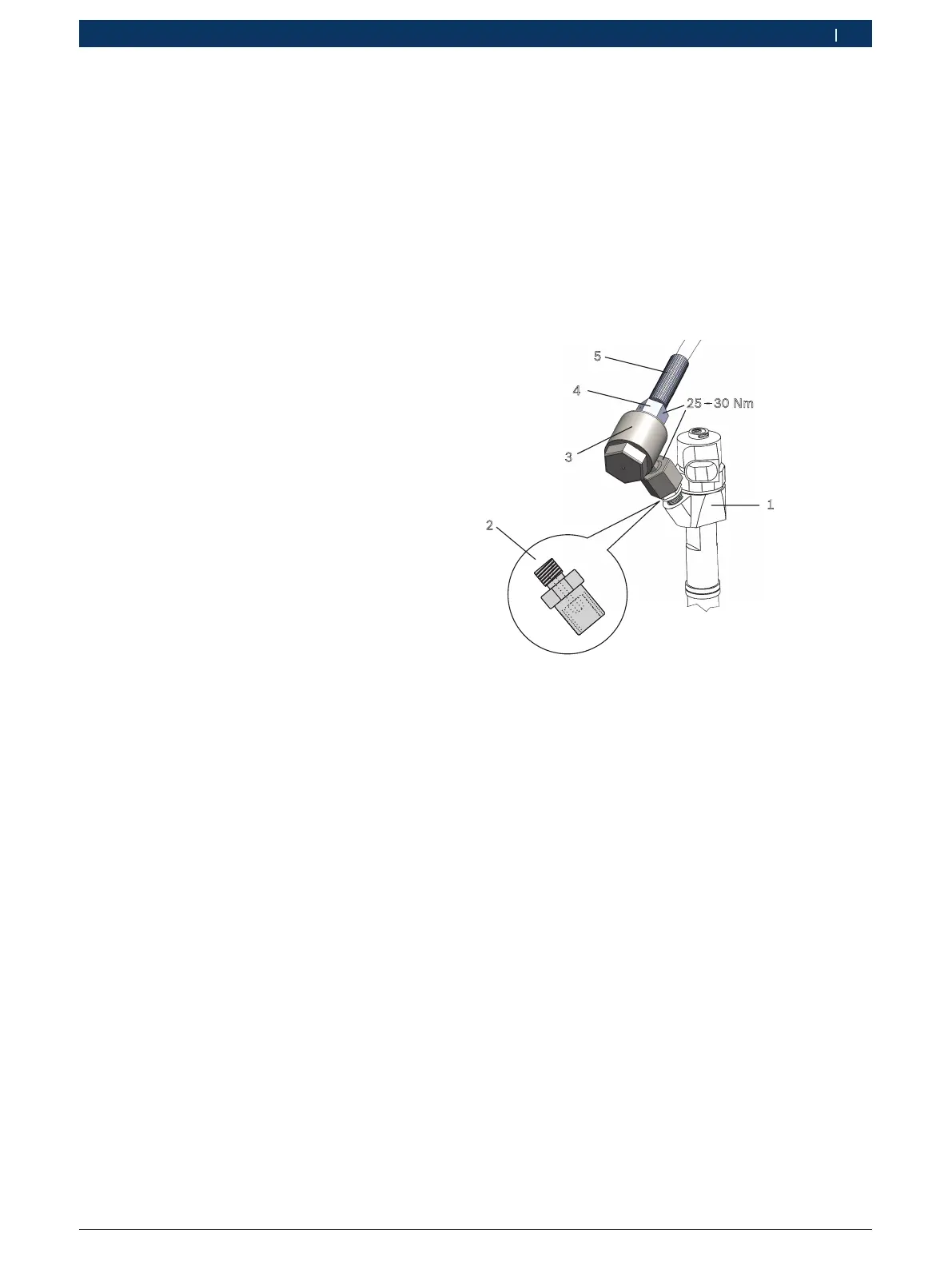

插图6: 喷油器连接
1 喷油器/压力管接头
2 适配器M12—M14
3 连接适配器
4 高压软管管路的锁紧螺母
5 高压软管管路
i 如果不密封，则必须更换连接适配器。
! 为了避免高压软管管路发生扭转或损伤，必须始终在没有
高压软管的情况下将连接适配器连接到喷油器。
1. 将尚未连接高压软管管路的连接适配器（插图6，
编号3）固定在喷油器（插图6，编号1）的高压接口
上。
拧紧力矩：25–30Nm
2. 将高压软管管路连接在连接适配器上。
拧紧力矩：25–30Nm
