5.4.8 压力管接头（特殊附件）
许多检测适配器都需要用到压力管接头（插图7，编号2）
（特殊附件）。检测适配器（插图7，编号3）用于通过压
力管接头为带有内部接口的CRIN供应检测用油。
CRIN的回流量通过软管管路1684462570
（参阅插图9，编号1）和CRIN软管套管1683386192
（参阅插图9，编号4），从“回流量的检测接口”
（插图7，编号1）输送至“回流量的检测接口”
（插图3，编号3）。检测适配器有多种型式。
1
3
458847-411_Ko
2
4

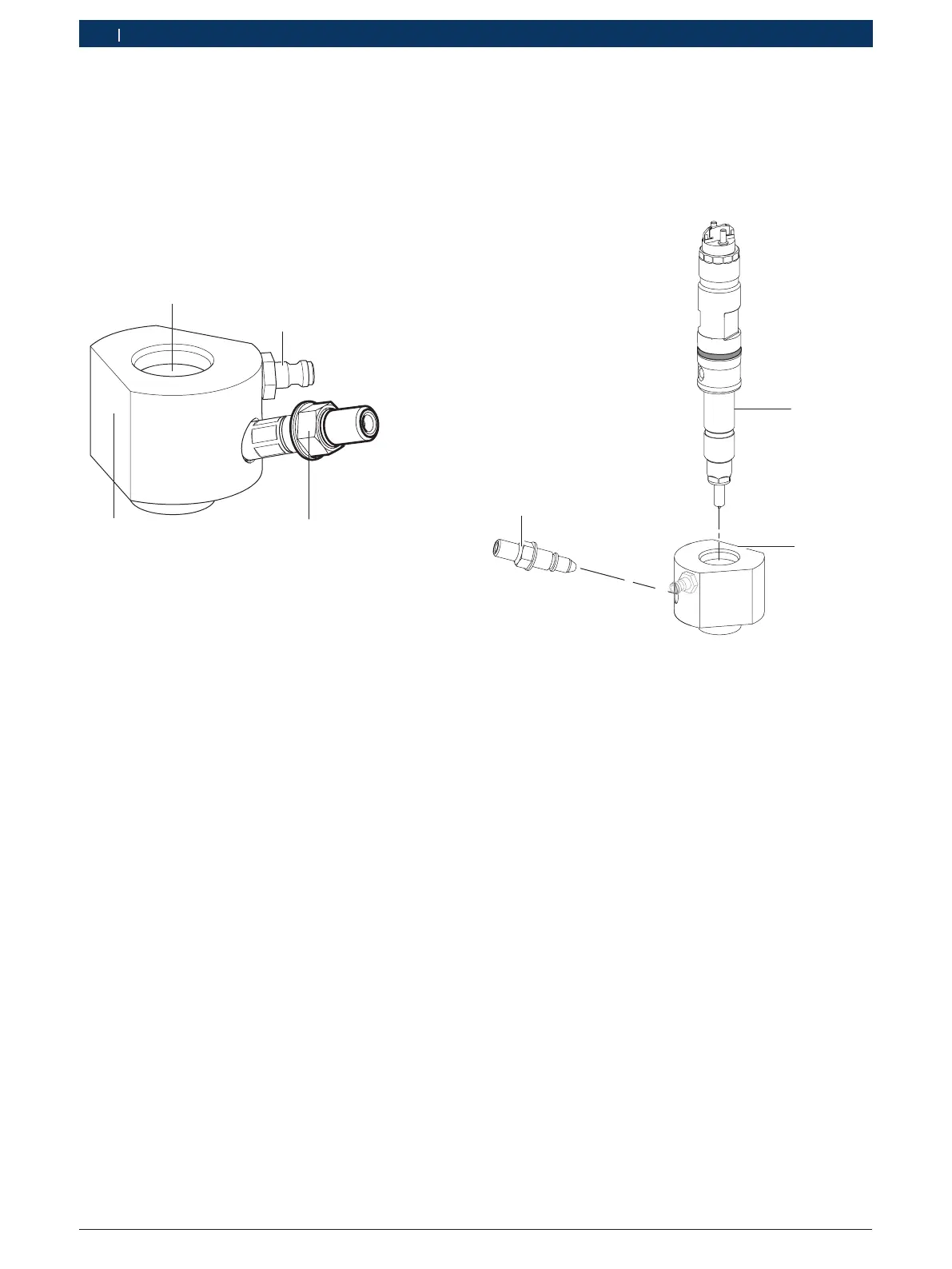

插图7: 带有高压管接头的检测适配器
1 回流量的检测接口
2 压力管接头
3 检测适配器
4 用于CRIN的支架
安装检测适配器 (CRIN)
i 在EPS118软件中，选择CRIN后会根据喷油器显示检
测适配器的类型部件编号。安装最新的EPS118软件能
够确保根据喷油器显示所有可用检测适配器的类型部件编
号（特殊附件）。
1
2
3
458847-27_
Ko
插图8: 安装CRIN
1 CRIN
2 检测适配器
3 压力管接头
1. 选择检测适配器（插图8，编号2）。
2. 检查检测适配器中的O形环是否有损伤（例如：裂纹）
。
3. 将CRIN（插图8，编号1）推入检测适配器中。在此过
程中，CRIN的高压入口孔必须对准压力管接头的孔
（插图8，编号3）。
4. 扭转CRIN，直至可以在用于压力管接头的孔中看到高压
入口孔。
! 拧紧压力管接头时必须遵守拧紧力矩。拧紧力矩过高会导
致检查时出现损坏和导致压力管接头断裂。
5. 将压力管接头拧入检测适配器并拧紧。
拧紧力矩：20–25Nm。
