产品说明 | EPS 118 | 665 zh
5.4.9 软管管路
! 在将软管管路放在例如：工作面上时，始终注意保持清
洁。每次在将软管管路连接到CRI/CRIN或CRIPiezo
之前，总是确保软管接口的清洁。
i 所有软管管路都已预装滤网。因为在检测中，即使已经对
CRI/CRIN或CRIPiezo进行清洁，仍有可能产生污染
物，所以滤网的作用就是拦截这些污染物。用于回流检测
用油的软管管路和喷射室的软管管路均采用了滤网。
! 必须定期更换滤网（参阅8.2.1章节的维护周期）。如
不及时更换滤网，堆积物逐渐增多会导致压力越来越大，
最终造成滤网破损。掉落的污物会直接进入系统当中，损
坏零部件。
软管管路 1 684 462 570 和软管套管
软管管路1684462570（参阅插图9，位置1）将喷油器
回流口与回流量检测接口相连（参阅插图3，位置3）。为
了能够将软管管路连接到各种类型的喷油器上，提供了多种
软管套管（参阅插图9）。在连接到喷油器上之前，将其塞
入软管管路。
针对特定的BoschCRIN，还必须使用"带有止回阀的CRIN
适配器"（参阅插图9，位置9）。该适配器在检测开始前插
入回流量检测接口（CRI/CRIN，CRIPiezo；
参阅插图3，位置3），然后和软管管路1684462570
（参阅插图9，位置1）相连接。
i 选择CRIN后，在EPS118软件中将显示，检测是否需
要"带有止回阀的CRIN适配器"
（参阅插图9，位置9）。
! 如果未按照指示使用"带有止回阀的CRIN适配器"
（参阅插图9，位置9）或者连接错误（例如直接连接了
CRIN），将导致测量错误并引发CRIN的错误评估。
1
2
3
4
5
6
7
8
9
458900-01_Pal

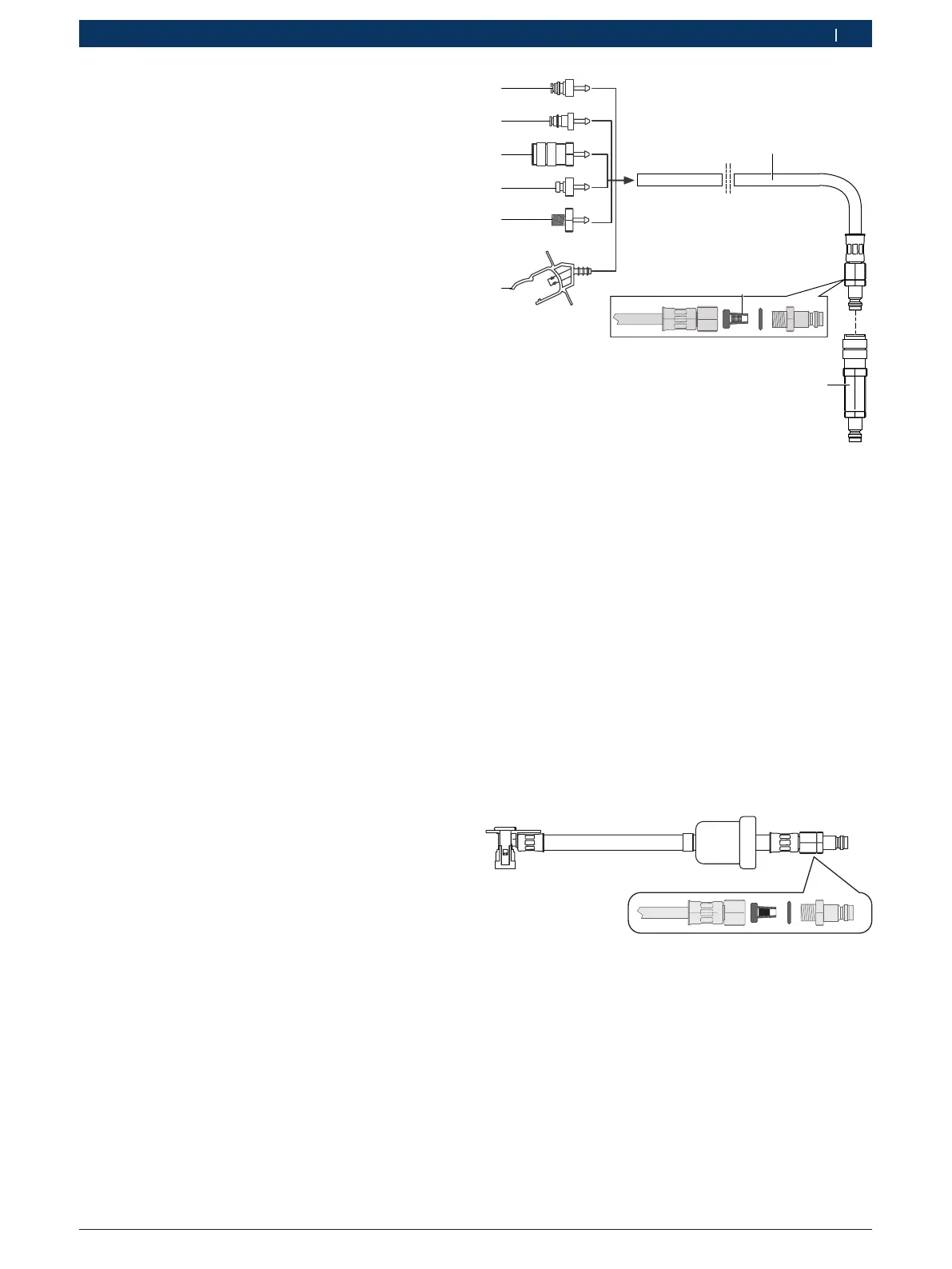

插图9: 软管管路1684462570和软管套管
1 软管管路1684462570
2 BoschCRI软管套管1681334034
3 BoschCRI2.5软管套管1681032119
4 BoschCRIN软管套管1683386192
5 Denso软管套管1681334038
1)
6 带M8x1螺纹的CRIN/Denso软管套管1681334036
1)
7 Delphi软管套管1681334037
1))
8 滤网
9 带有止回阀的CRIN适配器1683350904，用于Bosch喷油器
1)
 包含在外购CRI附件套件1687010718中（特殊附件）。
i 在带有固定夹的喷油器上，还需使用固定夹固定软管管路
1684462570。
软管 1 684 462 569
软管管路1684462569将BoschCRIPiezo的检测用油
回流连接到回流量的检测接口（插图3，编号3）。
458900-02_Pal
插图10: 软管1684462569
