5.4.10 适配线
适配线 1 684 463 952 (Bosch CRI/CRI Piezo)
通过EPS118的接口X7控制CRI/CRIPiezo时需要用到
此适配线（插图3，编号10）。
458900-17_Pal

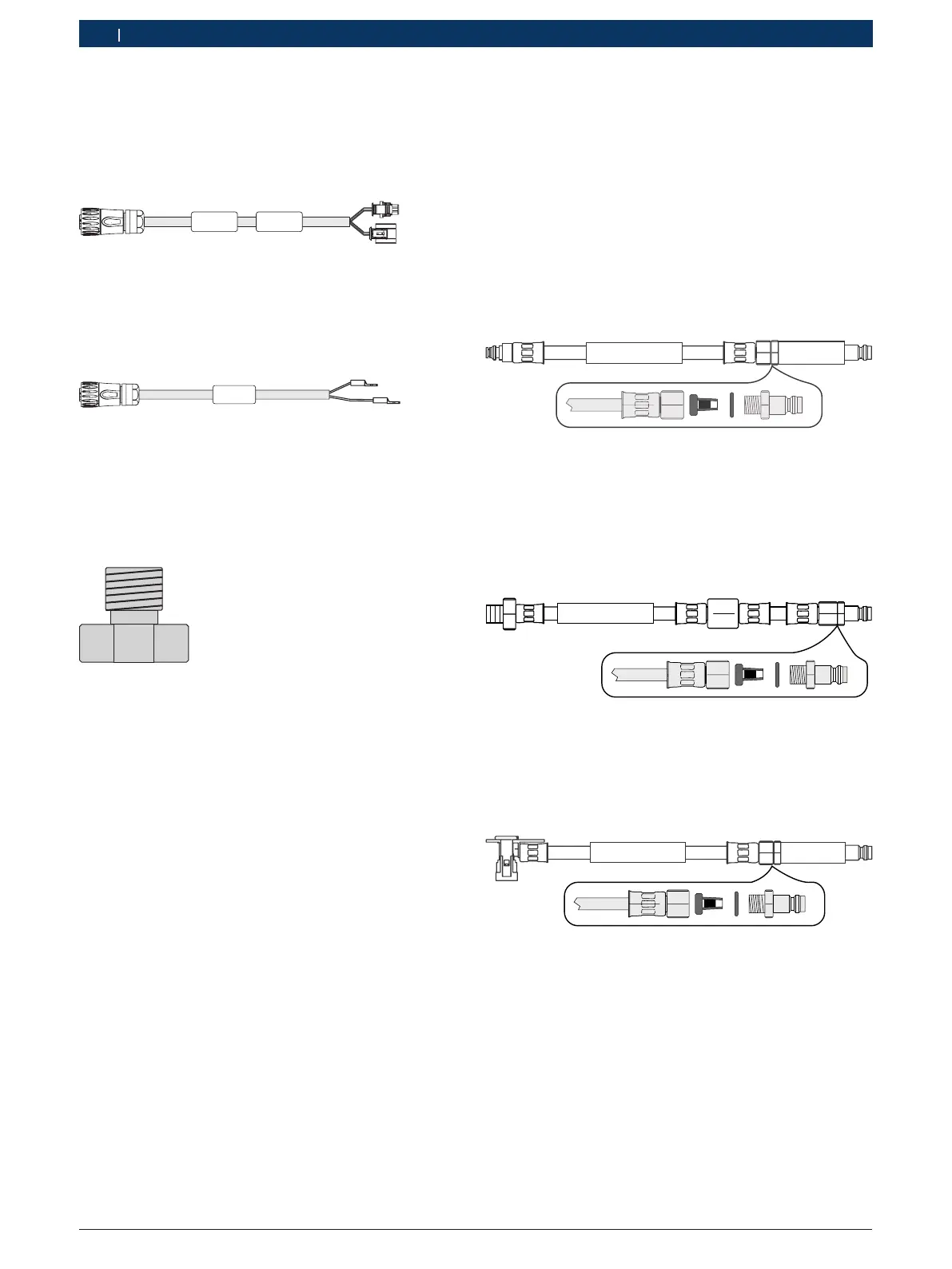

插图11: 适配线1684463952
适配线 1 684 463 953 (Bosch CRIN)
通过EPS118的接口X7控制CRIN时需要用到此适配线
（插图3，编号10）。
458900-16_Pal
插图12: 适配线1684463953
5.4.11 密封塞 1 683 080 012
包含在供货范围内的密封塞用于执行密封性检测。此密封塞
拥有M12螺纹，可以拧在CRI/CRIN和CRIPiezo
（参阅章节5.4.7）的连接适配器上。
拧紧力矩：30Nm
458900-15_Pal
插图13: 密封塞1683080012
i 在“选项>>设置>>EPS118>>密封性检测”中可调用
密封性检测。详细信息（请参阅章节8.2.2）。
5.4.12 保护罩
仅在保护罩处于封闭状态时执行CRI/CRIN和CRIPiezo检
测。如果在检测期间打开保护罩，检测过程会中断。然后必
须重新启动检测过程。
5.4.13 用于外购 CRI 的附件套件 1 687 010 718
（特殊附件）
附件套件1687010718中包含了用于在EPS118上连
接和检测外购CRI（VDO/Continental/Siemens、Denso和
Delphi）的全部附件。
i 以下附件不包含在EPS118的供货范围内。
软管 1 684 462 571
软管管路1684462571将VDO/Continental/Siemens/
DensoCRIPiezo的检测用油回流连接到回流量的检测接口
（插图3，编号3）。
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
插图14: 软管1684462571
软管 1 684 462 636
软管管路1684462636将DensoCRIPiezo的检测用油
回流连接到回流量的检测接口（插图3，编号3）。为此，
将软管1684462636的螺孔通过密封环A8x14拧入Den-
soCRIPiezo测试回油口并拧紧。
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
插图15: 软管1684462636
软管 1 684 462 637
软管管路1684462637将DelphiCRI的检测用油回流连
接到回流量的检测接口（插图3，编号3）。
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
插图16: 软管1684462637
