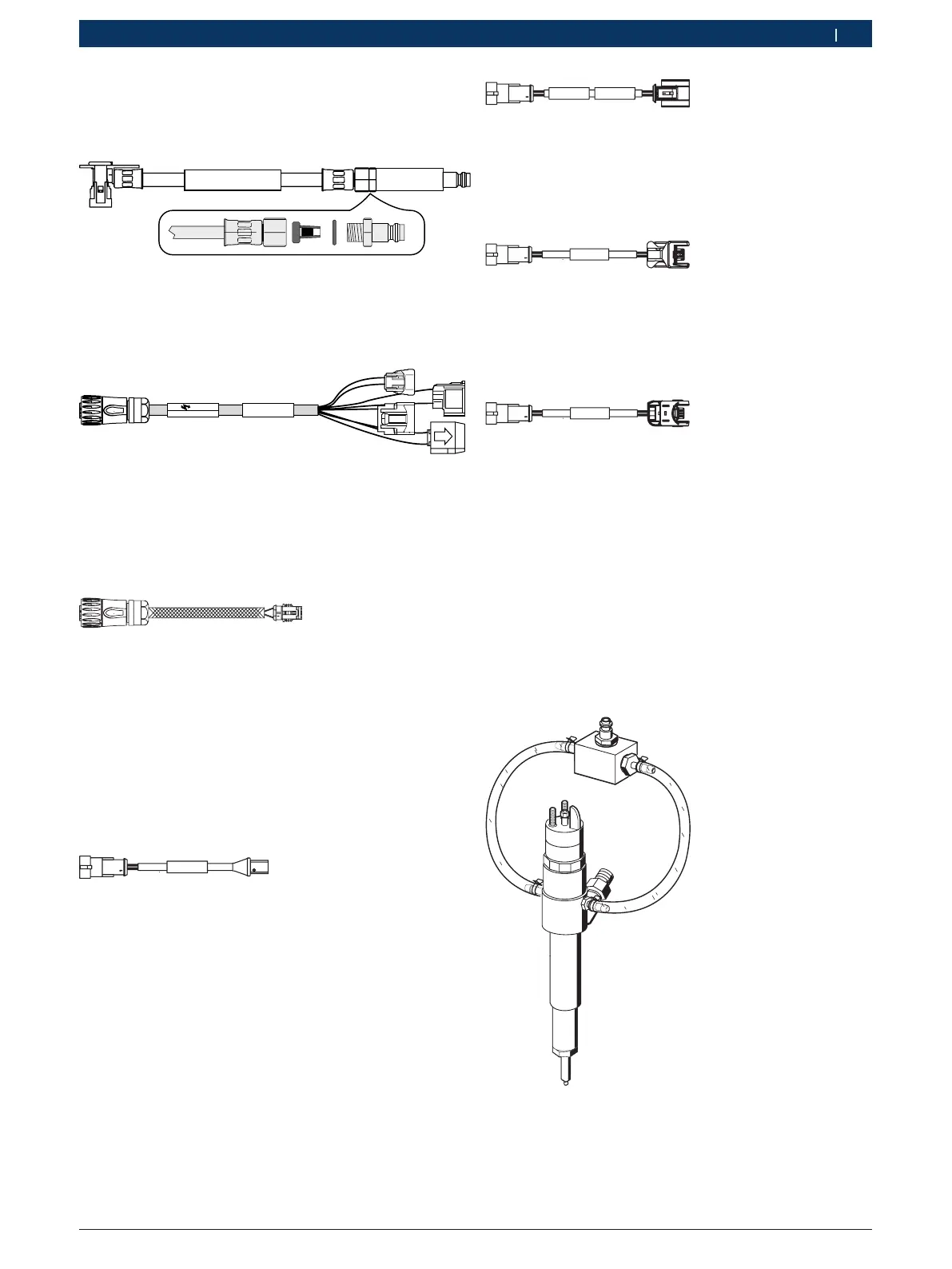

产品说明 | EPS 118 | 667 zh
软管 1 684 462 671
软管管路1684462671将VDOCRIPiezo的检测用油回
流连接到回流量的检测接口（插图3，编号3）。
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal
插图17: 软管1684462671
适配线 1 684 463 618 (Denso CRI/CRI Piezo)
通过EPS118的接口X7控制DensoCRI/CRI-Piezo
（插图3，编号10）。
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
插图18: 适配线1684463618
连接线 1 684 448 333
通过EPS118的接口X7控制外购CRI时需要用到此连接
线（插图3，编号10）。连接CRI/CRIPiezo时还需要另
外使用喷油器专用的适配线。
458900-18_Pal
插图19: 连接线1684448333
适配线 1 684 463 956（外购 CRI 通用线）
! 在喷油器上连接适配线1684463956时注意极性。混
淆极性会给喷油器带来长期损坏。注意喷油器制造商的连
接说明。
通过EPS118的接口X7控制外购CRI时需要用到此适配
线（插图3，编号10）。
458900-22_Pal
插图20: 适配线1684463956
适配线 1 684 463 957 (VDO/Continental Piezo)
通过EPS118的接口X7控制VDO/ContinentalCRIPiezo
时需要用到此适配线（插图3，编号10）。
458900-21_Pal
插图21: 适配线1684463957
适配线 1 684 463 954 (Delphi Euro3/4)
通过EPS118的接口X7控制DelphiEuro3/4CRI时需要
用到此适配线（插图3，编号10）。
458900-20_Pal
插图22: 适配线1684463954
适配线 1 684 463 955 (Delphi Euro5)
通过EPS118的接口X7控制DelphiEuro5CRI时需要用
到此适配线（插图3，编号10）。
458900-19_Pal
插图23: 适配线1684463955
5.4.14 附件套件 1 687 016 038（特殊附件）
附件套件1687016038中包含了用于在EPS118上连接和
检测BoschCRIN的全部附件。
连接具有部分回流量的 CRIN 的回流接头
回流接头连接了具有部分回流量的CRIN和EPS118上
的回流量检测接口（插图3，编号3）。连接到回流量的
检测接口（插图3，编号3）时，需要额外使用软管管路
1684462570（插图9，编号1）和BoschCRIN软管套管
1683386192（插图9，编号4）。
458826-13_K
o
插图24: 连接回流接头
