用于带旋入螺纹的 CRIN 的回流接头（螺纹连接 M8x1）
回流接头连接了带旋入螺纹的CRIN和EPS118上的回
流量检测接口（插图3，编号3）。连接到回流量的检
测接口（插图3，编号3）时，需要额外使用软管管路
1684462570（插图9，编号1）和BoschCRIN软管套管
1683386192（插图9，编号4）。
458826
-12_Ko
1

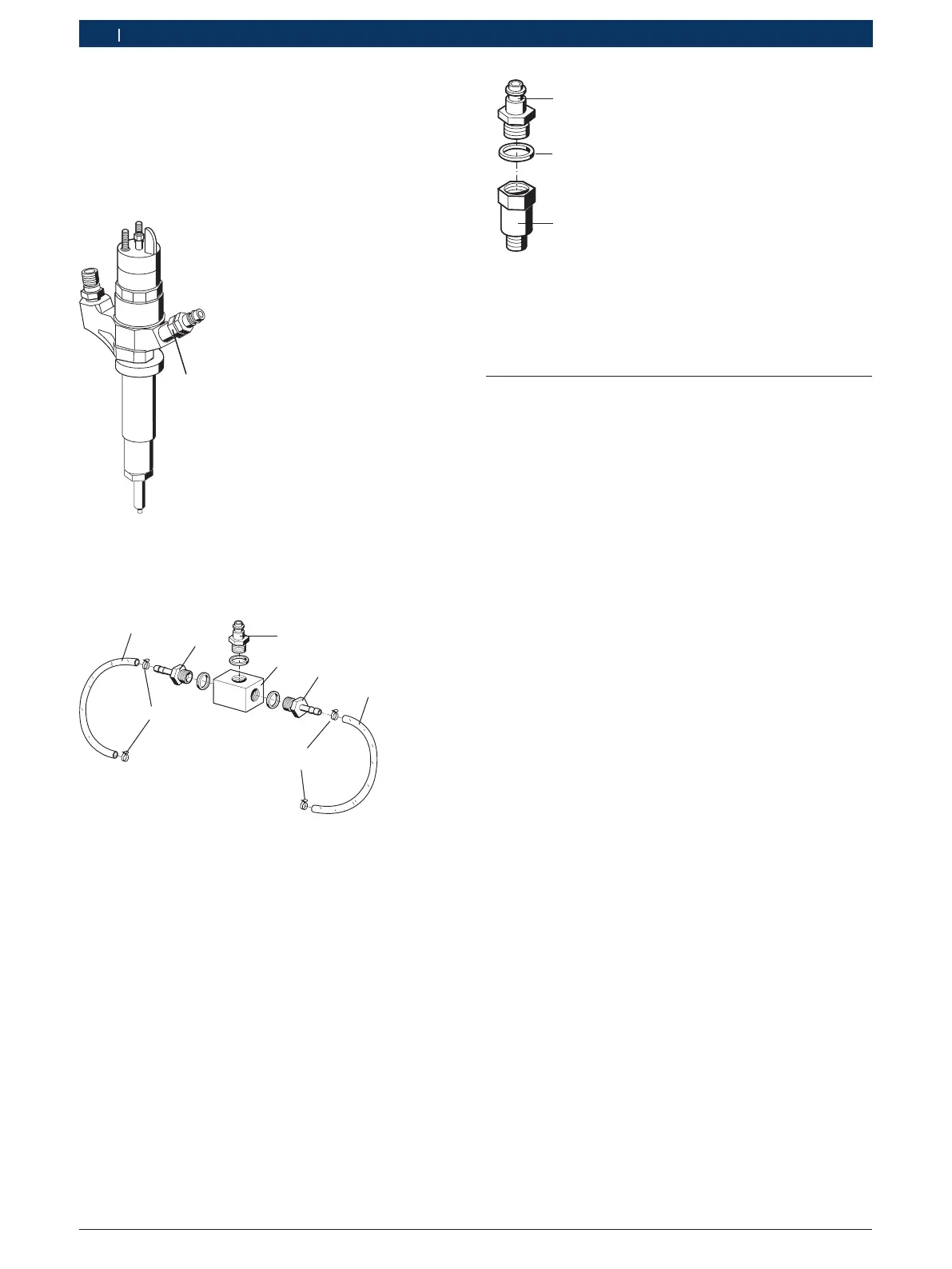

插图25: 带旋入螺纹的回流接头
1 回流接头
首次调试
458808-2P
1
3
4
5
5
3
2
4
插图26: 安装回流接头
1. 将插套（插图26，编号1）和扁平密封圈
(10.2x13.4mm)一起拧入分配器壳体
（插图26，编号2）中并拧紧。
2. 将软管套管（插图26，编号3）和扁平密封圈
(10.2x13.4mm)一起拧入分配器壳体的正面并拧紧。
3. 将两个软管管路（插图26，编号4）都固定在软管套管
上，然后用两个软管箍进行固定（插图26，编号5）。
4. 将另外两个软管箍套在软管管路的另一端上。
458808-5Ko
3
1
2
插图27: 安装带旋入螺纹的回流接头
5. 将插套（插图27，编号1）和带有10.2x13.4mm扁
平密封圈（插图27，编号2）的适配器
（插图27，编号3）相互拧上并拧紧。
5.5 功能说明
EPS118具有紧凑型结构。其中包含了检测CRI/CRIN和
CRIPiezo所需的所有组件，例如：用于生成压力的高压
泵、检测用油油箱、流量计、测量电路板、带有LCD触摸屏
的PC。为了建立检测所需的压力，使用了高压泵和高压轨。
高压泵输送检测用油，而带有调压阀的高压轨则对检测所需
的压力进行调节。CRI/CRIN或CRIPiezo通过高压软管管
路和连接适配器进行连接。通过喷油器专用的适配电线对
CRI/CRIN和CRIPiezo进行控制。
仅允许在保护罩处于封闭状态时执行CRI/CRIN和CRIPie-
zo检测。如果打开了保护罩，保护罩上的安全开关电路会立
即中断检测，并将检测用油的压力降至<8MPa(80bar)。
喷射室内的照明装置有助于对喷射形式进行评估。软件
EPS118可以对最重要的功能进行检查。在不同的负荷点上
对密封性、喷射量和回流量进行测量，然后提供喷油器的状
态图。
