维护 | EPS 118 | 689 zh
安装
1. 将新过滤器元件（插图47，编号5）推到偏转器
（插图47，编号6）上。
2. 固定偏转板（插图47，编号4）。
3. 开始安装过滤器组件之前，检查冷凝水过滤器上有无O
形环（插图47，编号7），以及安装是否正确。
4. 将过滤器组件（插图47，编号3）放入冷凝水容器中，
转动大约45°进行固定。
5. 开始安装冷凝水容器之前，检查偏转器上有无O形环
（插图47，编号8），以及安装是否正确。
i 在冷凝水容器上，联锁装置左右两侧设有两条标线（
插图48，编号1,2）。将冷凝水容器放入维护单元中
时，一条标线必须与维护单元中的沟槽（插图48，
编号3）对齐。之后将冷凝水容器沿沟槽方向转动，直至
听到联锁装置卡扣成功。
458900-27_Pal
2
1
3

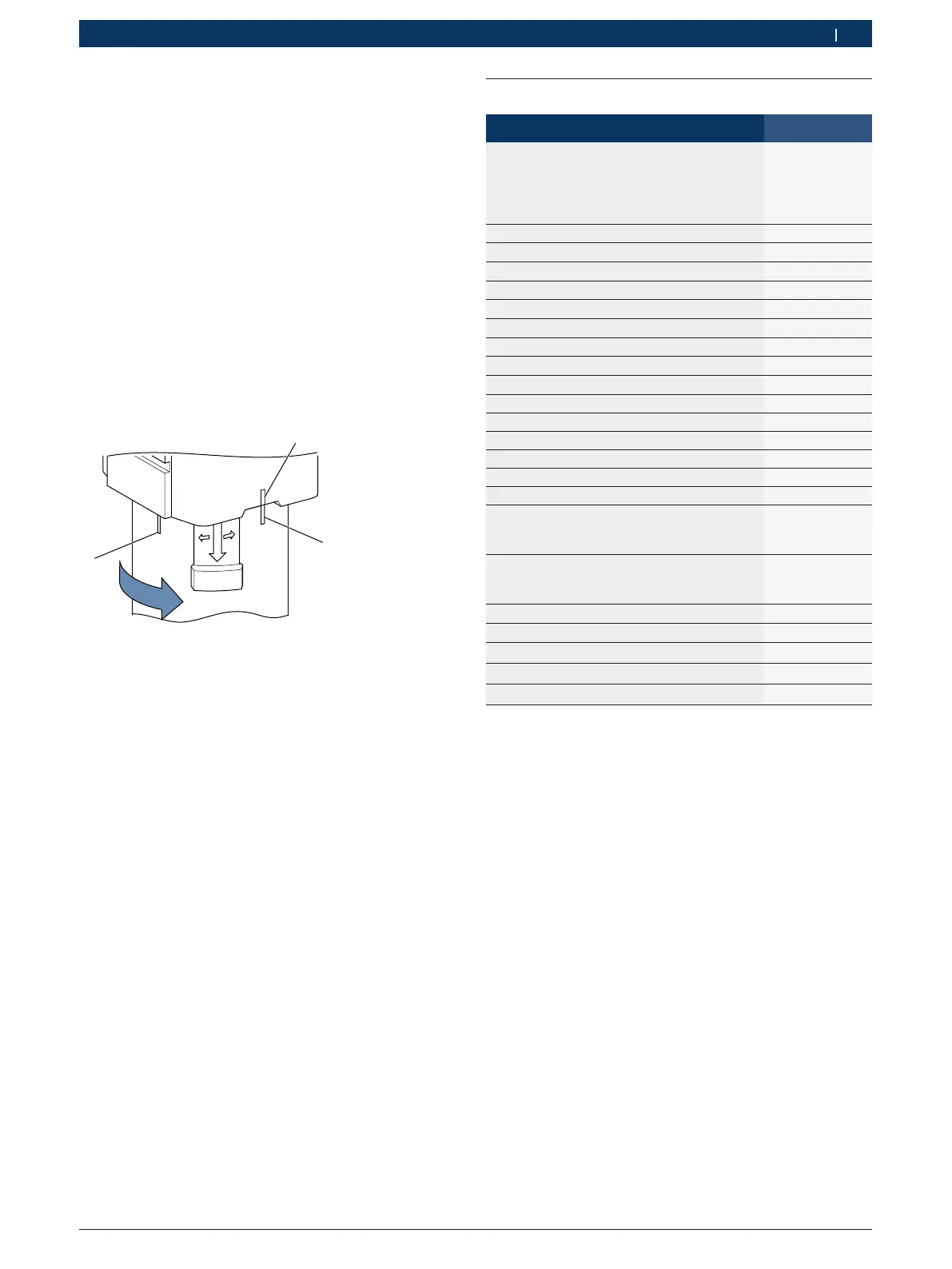

插图48: 冷凝水容器安装位置
6. 将冷凝水容器（插图47，编号1）固定在维护单元
（插图47，编号9）上。
7. 将压缩空气软管管路连接到维护单元上。
8. 接通压缩空气。
9. 检查有无泄漏。如果发生泄漏，检查冷凝水容器的安装位
置。
10. 检查冷凝水软管是否正确布设在接收容器中。
8.3 备件和磨损件
名称 订货号
维护单元包括：
R 100x滤网
<)
R 10xO形环7.66x1.78
<)
R 1x维护单元空气过滤器
<)
R 1x检测用油过滤器
<)
1687010576
排气适配器
<)
1683457129
用于进行密封性检测的密封塞
<)
1683080012
连接适配器
<)
1681032120
高压软管管路
<)
1680712389
1)
软管管道（回流）
<)
1684462570
BoschCRIPiezo软管管路（回流）
<)
1684462569
BoschCRI/CRIPiezo适配线
<)
1684463952
CRIN适配线
<)
1684463953
Bosch带O形环的CRI软管套管
<)
1681334034
Bosch带O形环的CRI2.5软管套管
<)
1681032119
BoschCRIN软管套管
<)
1683386192
带有止回阀的CRIN适配器，用于Bosch喷油器 1683350904
高压管接头
<)
1683386166
12x高压管接头O形环9.5x2
<)
1680210143
适配器M12—M14
<)
1681321362
喷射室O形环
R 20xO形环7mm
<)
R 20xO形环9mm
<)
1687010519
喷射室O形环
R 20xO形环60.05mm
<)
R 20xO形环69.57mm
<)
1687010520
固定套(17mm)
<)
1681091184
固定套(19mm)
<)
1681091185
固定套(21mm)
<)
1681091186
WLAN-USB适配器
<)
1687010561
高压泵的控制阀
<)
–
1)
<)
 易损件
1)
维护和更换工作由客服工作人员执行。
i 由于使用而导致磨损或者自然磨损的零部件，以及在维护
框架下更换的零部件，不包含在保修范围内。
