688 | EPS 118 | 维护zh
8.2.10 更换滤网
i 滤网中的污染物沉淀尤其会导致在检测前，无法或无法正
确对CRI/CRIN或CRIPiezo进行清洁。
i 喷射室的软管管路（插图4，编号9）和回流量的软管管
路（插图9，编号1）、（插图10）和（插图14）中均
装有滤网。
1. 将插套（插图46，编号5）从软管管路
（插图46，编号1）中取出。
2. 取出滤网（插图46，编号3）并进行废弃处理。
3. 使用干净的检测用油清洁两个螺纹连接件
（插图46，编号2和5）。
4. 检查O形环（插图46，编号4）。如果O形环损坏，
进行更换。
5. 将新的滤网安放在插套（插图46，编号5）中的正确位
置上。
6. 将软管管路（插图46，编号1）拧在插套
（插图46，编号5）上，然后用手拧紧。
" 滤网的更换已完成。
1
2
3
4
5
458900-26_Pal

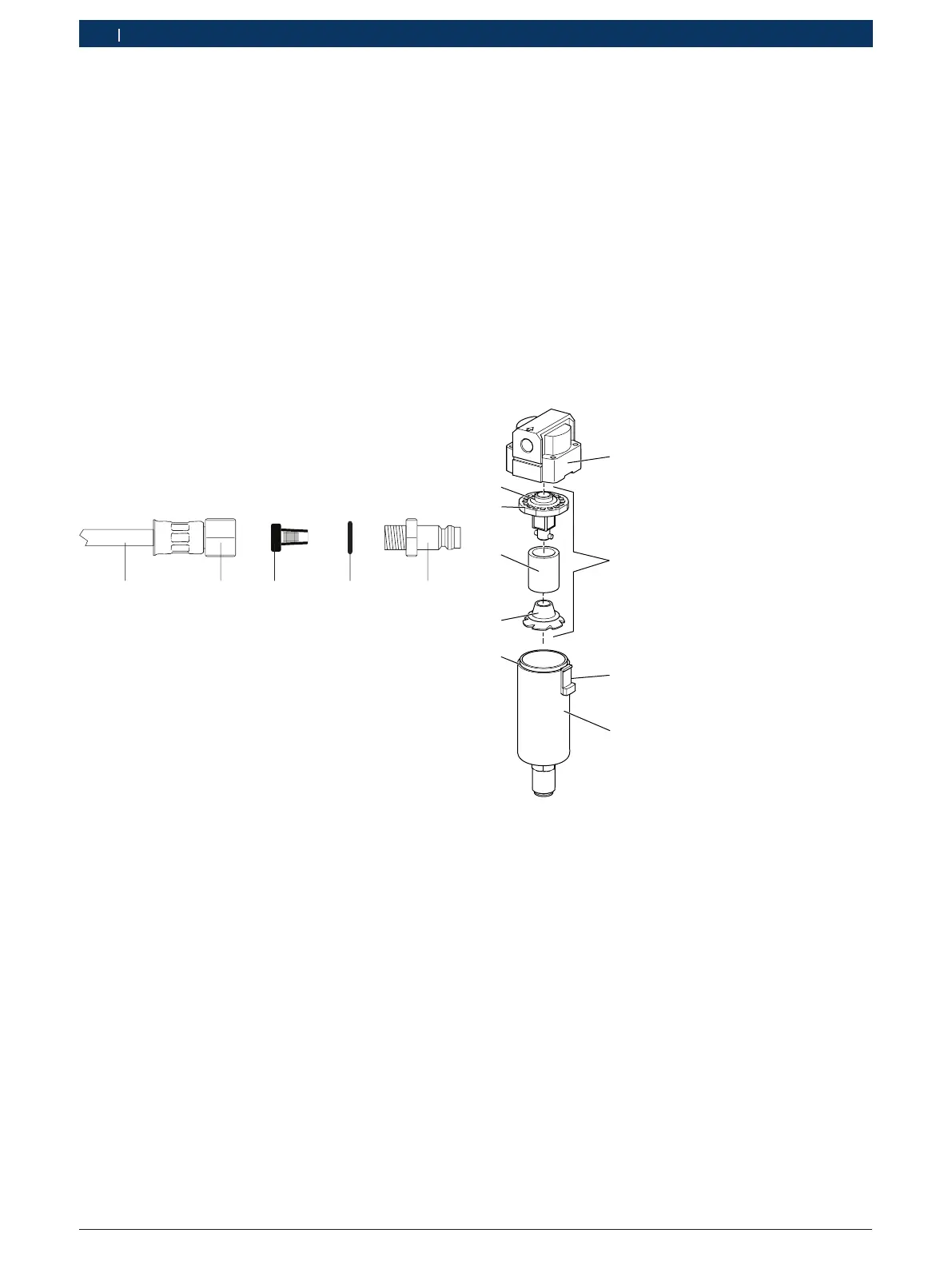

插图46: 更换滤网
1 软管
2 盖形螺母
3 滤网
4 O形环7.66x1.78
5 插套
8.2.11 更换维护单元中的空气过滤器
拆卸
! 只有维护单元不承压时，才能更换空气过滤器。
1. 关闭压缩空气。
2. 从维护单元上取下压缩空气软管管路。
3. 移除冷凝水容器（插图47，编号1）。为此，将联锁装
置（插图47，编号2）向下推，转动冷凝水容器
（插图47，编号1）并向下拉动。
4. 将冷凝水容器中的过滤器组件（插图47，编号3）转动
45°，从冷凝水容器中取出。
5. 转动过滤器元件下方的偏转板（插图47，编号4）并将
其取出。
6. 从偏转器（插图47，编号6）上取下过滤器元件
（插图47，编号5）。
1
2
3
4
5
6
7
8
9
458900-30_Pal
插图47: 维护单元概览
1 冷凝水容器
2 联锁装置
3 过滤器组件
4 偏转板
5 过滤器元件
6 偏转器
7 冷凝水容器上的O形环
8 偏转器上的O形环
9 维护单元
