Operation Manual – VRRP
Quidway S3900 Series Ethernet Switches-Release 1510  Chapter 1  VRRP Configuration

Huawei Technologies Proprietary
1-11
z  Virtual router IP address: 202.38.160.111
z  Master switch: Switch A
z  Backup switch: Switch B
z  Preemptive mode: enabled
Table 1-8 Network description
Switch
Ethernet port
connecting to
Host A
IP address of
the VLAN
interface
Switch
priority in the
backup group
Preemptive
mode
LSW-A Ethernet 1/0/6 202.38.160.1/24 110  Enabled

LSW-B Ethernet 1/0/5  202.38.160.2/24  100 (default)  Enabled


II. Network diagram
Virtual IP address: 202.38.160.111
LSW-A
Host A
202.38.160.3
-Vlan-interface2:  202.38.160.1
Internet
LSW-B
-
Vlan-interface2:  202.38.160.2
Host B
Virtual IP address: 202.38.160.111
Host A
202.38.160.3
-Vlan-interface2:  202.38.160.1
Internet
-
Vlan-interface2:  202.38.160.2
Host B
Virtual IP address: 202.38.160.111
LSW-A
Host A
202.38.160.3
-Vlan-interface2:  202.38.160.1
Internet
LSW-B
-
Vlan-interface2:  202.38.160.2
Host B
Virtual IP address: 202.38.160.111
Host A
202.38.160.3
-Vlan-interface2:  202.38.160.1
Internet
-
Vlan-interface2:  202.38.160.2
Host B

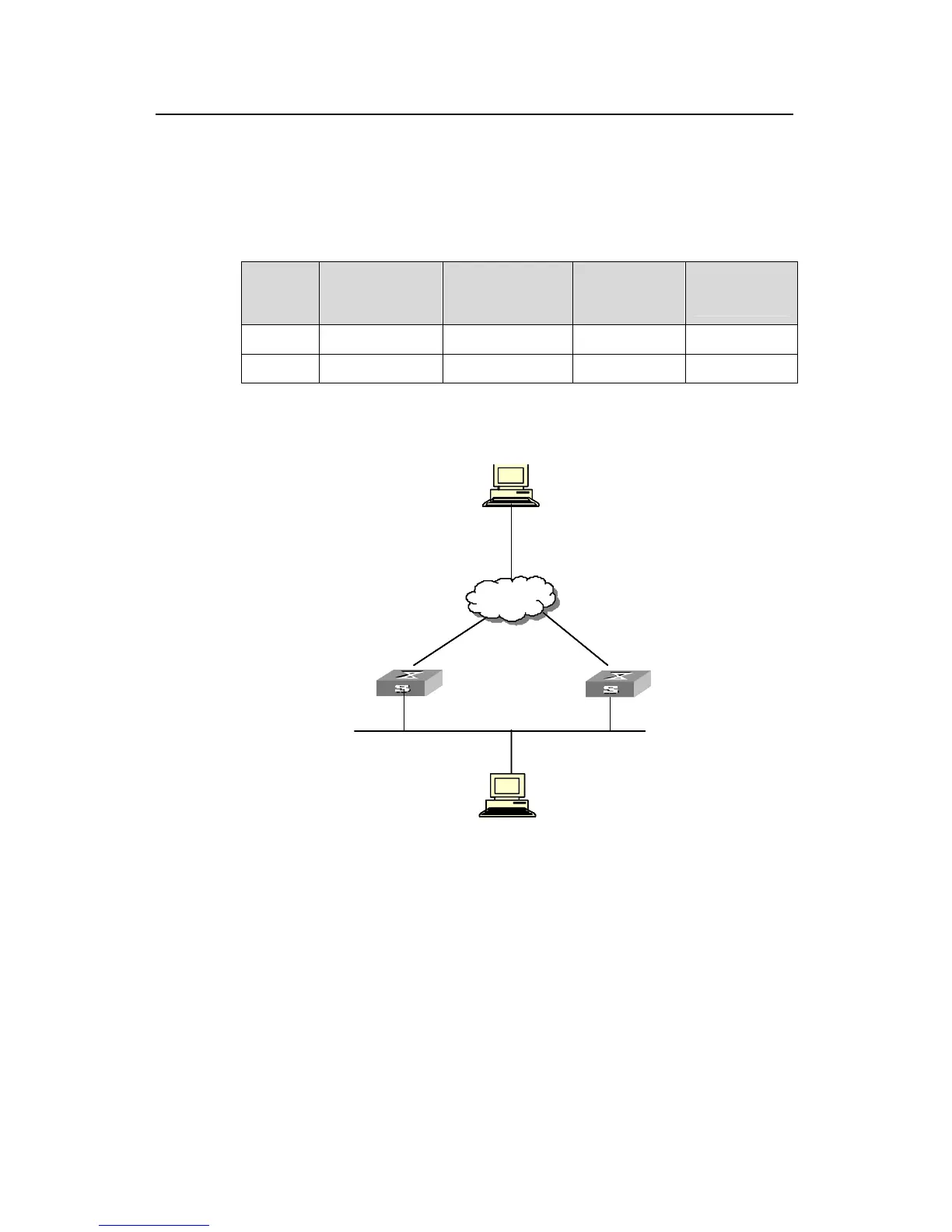

Figure 1-3 Network diagram for single-VRRP backup group configuration
III. Configuration procedure
z  Configure Switch A.
# Configure VLAN 2.
<LSW-A> system-view
[LSW-A] vlan 2
[LSW-A-vlan2] port Ethernet 1/0/6
[LSW-A-vlan2] quit
[LSW-A] interface Vlan-interface 2
