622 | EPS 118 | Описание изделияru
5.4.9 Шлангопроводы
! При прокладывании шлангопроводов, напр. на
робочих поверхностях, всегда соблюдать чистоту.
Перед каждым соединением шлангопроводов с
CRI/CRIN или CRI Piezo всегда проверять чистоту
разъемов шланга.
i На всех шлангопроводах предусмотрен
предварительно монтированный сетчатый фильтр.
Такие сетчатые фильтры служат для улавливания
частиц грязи, которые все-таки в сокращенном
количестве могут присутствовать в CRI/CRIN или
CRI Piezo при испытаниях. Их устанавливают в
шлангопроводах для обратной линии испытательного
масла и в шлангопроводе камеры впрыска.
! Сетчатый фильтр подлежит регулярной замене
(см. интервалы технического обслуживания
в главе 8.2.1). При несвоевременной замене
сетчатый фильтр может сломаться из-за
увеличения динамического напора. В этом случае
осаждающаяся грязь беспрепятственно проникнет
в систему и может повредить компоненты.
Шлангопровод 1684462570 и патрубки шланга
Шлангопровод 1684462570 (Pис. 9, поз.1)
соединяет обратную линию инжектора сконтрольным
выводом для проверки количества возвратного
топлива (см.Pис. 3, поз.3). Для соединения
шлангопровода с различными типами инжекторов
предусмотрены различные типы патрубков шланга
(см.Pис. 9). Их вставляют в шлангопровод перед
подключением к инжектору.
Для определенных моделей CRIN отBosch
следует дополнительно использовать "адаптер
CRIN собратным клапаном" (Pис. 9, поз.9). Он
устанавливается вконтрольный вывод для проверки
количества возвратного топлива (CRI/CRIN, CRIPiezo;
см.Pис. 3, поз.3) перед началом проверки изатем
соединяется сошлангопроводом 1684462570 (Pис.
9, поз.1).
i Впрограммном обеспечении EPS 118 после
выбора CRIN отображается, необходим ли для
проверки "адаптер CRIN собратным клапаном"
(Pис. 9, поз.9).
! Если "адаптер CRIN собратным клапаном"
(Pис. 9, поз.9) используется снарушением
указаний или неправильно подключен (например,
напрямую кCRIN), это может привести
кнеправильным результатам измерений
и,соответственно, кнеправильной оценке CRIN.
1
2
3
4
5
6
7
8
9
458900-01_Pal

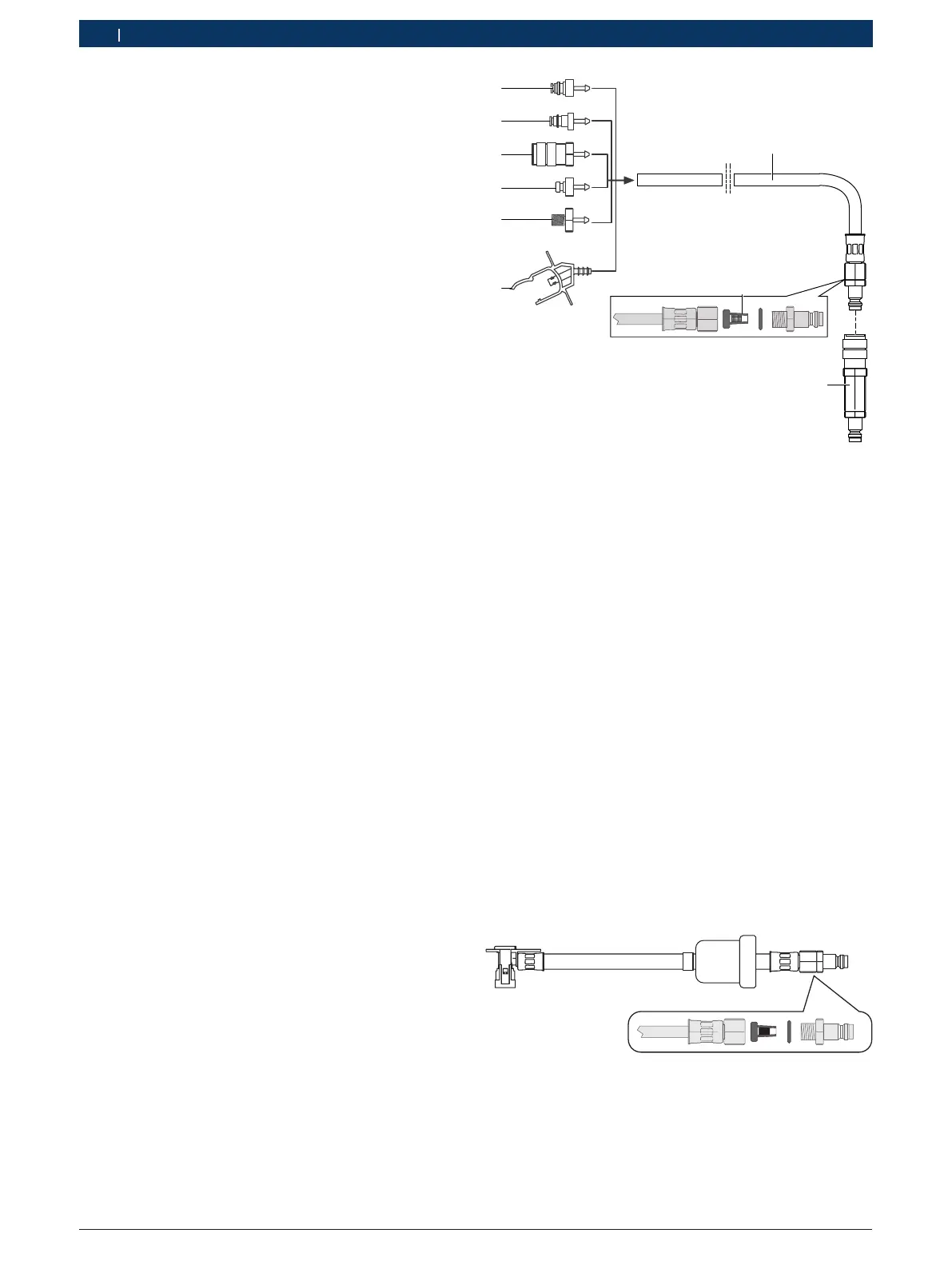

Pис. 9: Шлангопровод 1684462570 и патрубки шланга
1 Шлангопровод 1684462570
2 Патрубки шланга Bosch CRI 1681334034
3 Штуцеры шланга Bosch CRI 2.5 1681032119
4 Штуцеры шланга Bosch CRIN 1683386192
5 Штуцеры шланга Denso 1681334038
1)
6 Штуцеры шланга CRIN-/Denso 1681334036
1)
с резьбой
M8x1
7 Штуцеры шланга Delphi 1681334037
1)
8 Сетчатый фильтр
9 Адаптер CRIN собратным клапаном 1683350904 для
инжекторов Bosch
1)
Содержится в комплекте принадлежностей CRI-Fremd
1687010718 (специальные принадлежности).
i В инжекторах с предохранительной скобой
дополнительно зафиксировать шлангопровод
1684462570 предохранительной скобой.
Шлангопровод 1684462569
Шлангопровод 1684462569 соединяет обратную
линию испытательного масла от Bosch CRI Pie-
zo с испытательным выводом для для количества
возвратного топлива (Pис. 3, поз.3).
458900-02_Pal
Pис. 10: Шлангопровод 1684462569
