Описание изделия | EPS 118 | 623 ru
5.4.10 Адаптерные провода
Адаптерный провод 1684463952 (Bosch
CRI/CRI Piezo)
Адаптерные провода используются для управления
CRI/CRI Piezo по выводу X7 EPS 118 (Pис. 3, поз.10).
458900-17_Pal

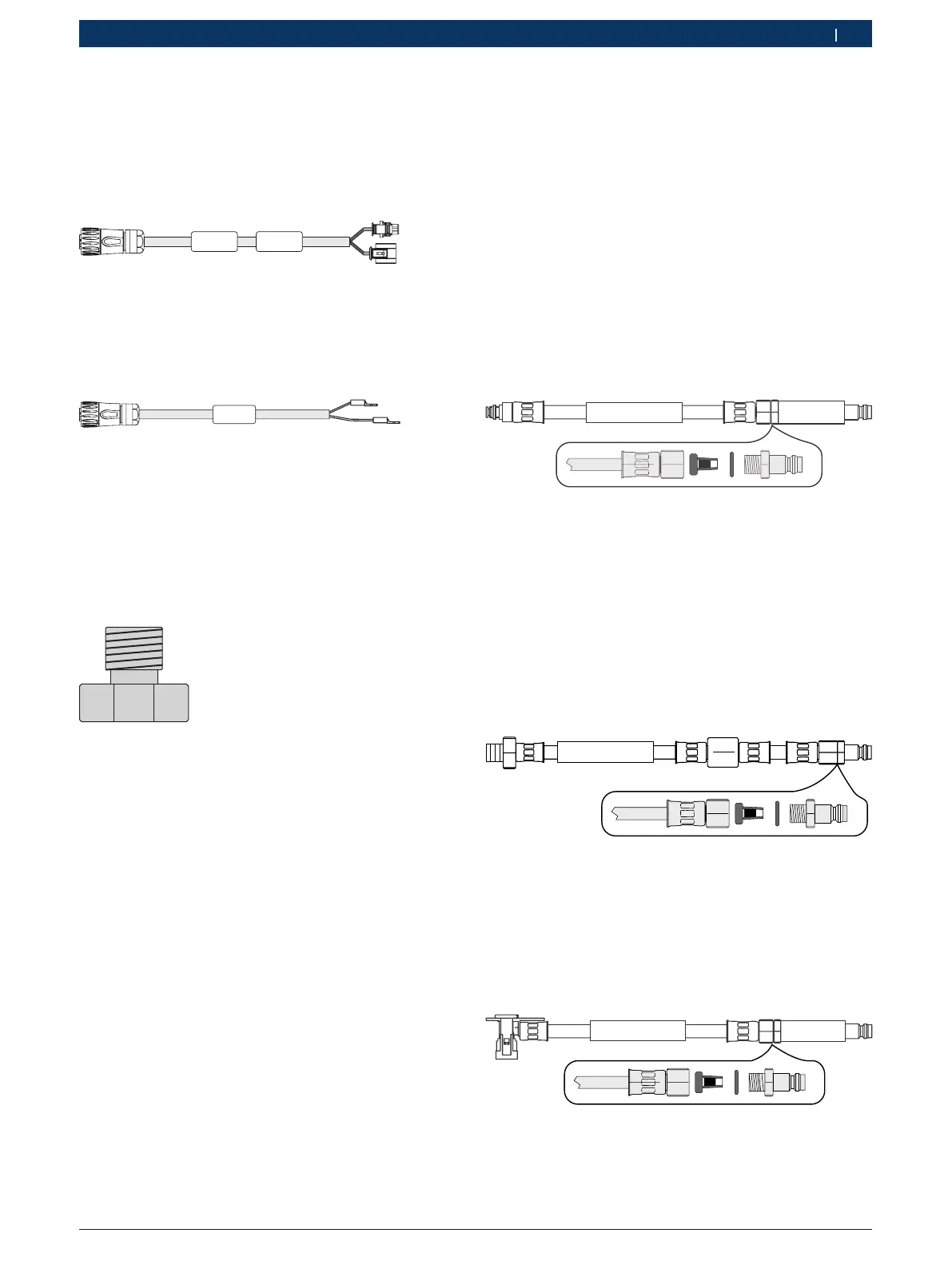

Pис. 11: Адаптерный провод 1684463952
Адаптерный провод 1684463953 (Bosch CRIN)
Адаптерные провода используются для управления
CRIN по выводу X7 EPS 118 (Pис. 3, поз.10).
458900-16_Pal
Pис. 12: Адаптерный провод 1684463953
5.4.11 Заглушки 1683080012
Заглушка, входящая в комплект поставки, применяется
для выполнения испытаний герметичности. На
заглушке есть резьба M12. Заглушка накручивается на
соединительный адаптер для CRI/CRIN и CRI Piezo (см.
гл. 5.4.7).
Момент затяжки: 30Нм
458900-15_Pal
Pис. 13: Заглушка 1683080012
i Испытания герметичности можно вызвать
следующим образом: «Опции >> Настройки >>
EPS118 >> Испытание герметичности». Для
получения дополнительной информации см. главу
8.2.2.
5.4.12 Защитный кожух
Выполнять испытания CRI/CRIN и CRI Piezo только
с закрытым защитным кожухом. Испытания
прекращаются при открывании защитного кожуха
во время испытаний. Затем испытания повторно
запускаются.
5.4.13 Комплект принадлежностей 1687010718 для
CRI Fremd (специальные принадлежности)
В комплекте принадлежностей 1687010718
содержатся все принадлежности для подключения и
испытаний CRI Fremd (VDO/Continental/Siemens, Den-
so и Delphi) на EPS 118.
i Следующие принадлежности не входят в комплект
поставки EPS 118.
Шлангопровод 1684462571
Шлангопровод 1684462571 соединяет обратную
линию испытательного масла от VDO/Continental/Sie-
mens/Denso CRI Piezo с испытательным выводом для
для количества возвратного топлива (Pис. 3, поз.3).
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
Pис. 14: Шлангопровод 1684462571
Шлангопровод 1684462636
Шлангопровод 1684462636 соединяет обратную
линию испытательного масла Denso CRI Piezo с
испытательным вводом для количества возвратного
топлива (Pис. 3, поз.3). Для этого необходимо
вкрутить патрубок с внешней резьбой шлангопровода
1684462636 вместе с уплотнительным кольцом
A8x14 в обратную линию испытательного масла Den-
so CRI Piezo и затем затянуть.
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
Pис. 15: Шлангопровод 1684462636
Шлангопровод 1684462637
Шлангопровод 1684462637 соединяет обратную
линию испытательного масла Delphi CRI с
испытательным вводом для количества возвратного
топлива (Pис. 3, поз.3).
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
Pис. 16: Шлангопровод 1684462637
