运行 | EPS 118 | 679 zh
i 针对特定的BoschCRIN，还必须使用"带有止回阀的
CRIN适配器"（参阅插图.9，位置9）。该适配器在检
测开始前插入回流量检测接口（CRI/CRIN，
CRIPiezo；参阅插图3，位置3），然后和软管管路
1684462570（参阅插图.9，位置1）相连接。选择
了CRIN后，在EPS118软件中显示哪个CRIN需要适
配器。
! 如果未按照指示使用"带有止回阀的CRIN适配
器"1683350904（参阅插图.9，位置9）或者连接错
误（例如直接连接了CRIN），将导致测量错误并引发
CRIN的错误评估。
7. 将喷油器专用的软管管路（参阅章节5.4.9）连接到"
回流量检测接口"（插图37，编号3）或带有止回阀的
CRIN适配器1683350904。
8. 将喷油器专用软管管路（参阅章节5.4.9）的另一端连接
到CRI/CRIN或CRIPiezo的回流上。
i CRIFremd只能通过连接线1684448333（插图37，
编号8）和合适的适配线连接到EPS118的连接插座X7
上（参见章节5.4.13）。针对DensoCRI/CRIPiezo必
须使用适配线1684463618。
9. 将喷油器专用的适配线（参阅章节5.4.10或章节
5.4.13）连接到EPS118的连接插座X7
（插图3，编号10）上。
10. 将喷油器专用适配线（参阅章节5.4.10
或章节5.4.13）的另一端连接到CRI/CRIN或
CRIPiezo上。
! 敷设喷油器专用适配线时，确保其不会接触高温的软管管
路。
11. 关闭保护罩。
12. 按照章节7.9继续进行检测。

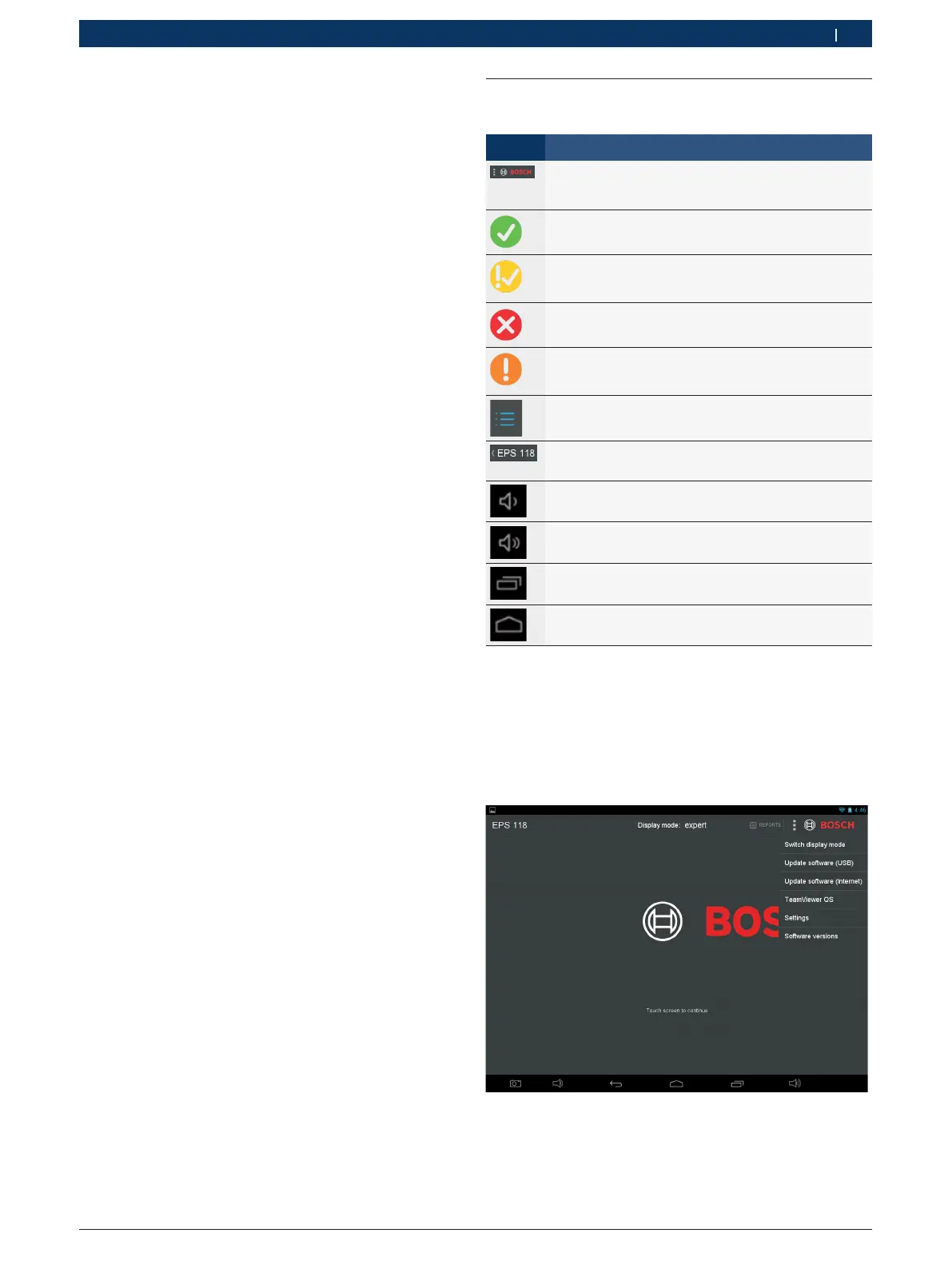

7.7 程序说明
7.7.1 系统介绍
图标 说明
“选项”按钮
根据当前的界面提供不同的选项。
“已通过”符号
表示正面的检测结果。
“在极限值内通过”符号
表示仍然刚好在极限值范围内的正面检测结果。
“未通过”符号
显示的检测结果不佳，例如由于喷油器的回流口严重泄漏。
“错误”符号
压缩空气供应不充分（补救方法参阅章节7.9）。
“检测步骤”符号
显示和隐藏检测步骤。
“返回”按钮
导航到上一界面。
“音量降低”按钮
调低音量。
“音量提高”按钮
调高音量。
“打开的应用”按钮
显示所有已打开的应用。
“主页”按钮
显示主界面。
7.7.2 开始界面（插图 38）
登录后即显示开始界面。在这里可以执行以下功能：
R 触摸Bosch徽标可以调用喷油器选择界面
（参阅章节7.7.1）。
R 选择“记录”按钮可以查看此前创建的记录。
R 选择“选项”按钮可以展开更多选项，例如：设置。
插图38: 开始界面
