Konserwacja | EPS 118 | 515 pl
8.2.8 Wymiana filtra oleju testowego
Sposób postępowania:
1. Spuścić olej testowy (patrz rozdział8.2.7, krok 1 do 7).
! Filtr oleju kontrolnego może zawierać pozostałości
oleju. Po wyjęciu filtra oleju testowego mogą należy
zebrać pozostałości oleju. Zużyty filtr oleju kontrol-
nego i pozostałości oleju należy zutylizować zgodnie
z obowiązującymi przepisami.
2. Wyjąć filtr oleju kontrolnego (Rys. 44, poz.2),
upewniając się, że płaski pierścień uszczelniający
został wyjęty razem z tym filtrem. Zutylizować filtr
oleju kontrolnego i płaski pierścień uszczelniający.
3. Wyczyścić powierzchnię uszczelniającą złącza oleju
kontrolnego urządzenia EPS 118 oraz powierzchnię
przy nowym filtrze oleju kontrolnego.
4. Sprawdzić płaski pierścień uszczelniające w nowym
filtrze oleju kontrolnego pod kątem uszkodzeń i pra-
widłowego osadzenia w rowku.
5. Lekko nasmarować płaski pierścień uszczelniający
filtru oleju kontrolnego olejem silnikowym.
6. Nakręcić filtr oleju kontrolnego na złącze i dokręcić
odpowiednim kluczem nasadowym do filtra olejo-
wego oraz kluczem dynamometrycznym. Moment
dokręcania: 20Nm.
7. Wlać olej testowy do zbiornika (patrz rozdział8.2.8,
krok8).
8. Odpowietrzyć układ (patrz rozdział8.2.10).
21
458900-08_Pal

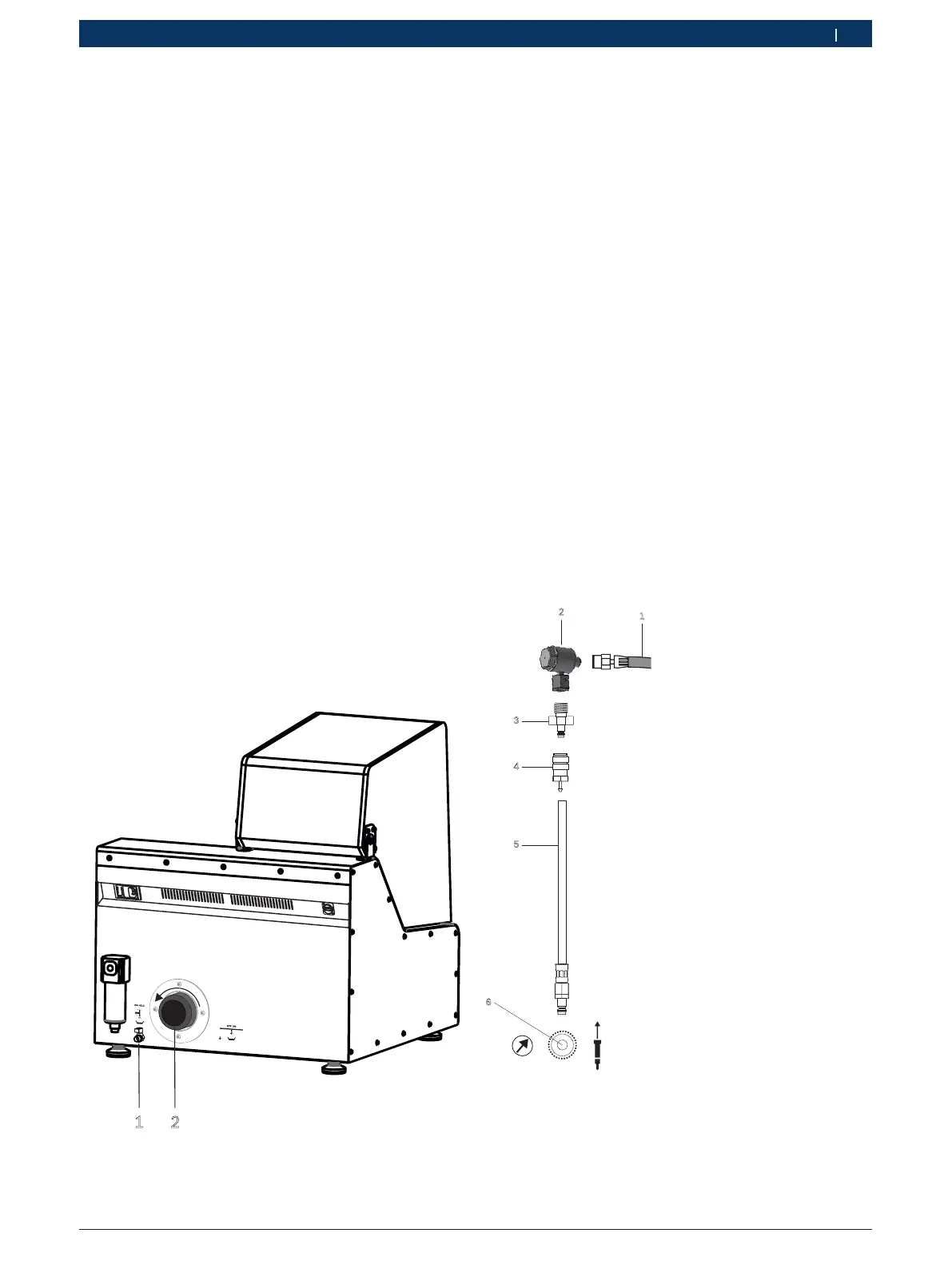

Rys. 44: Wymiana filtra oleju testowego
1 Zawór odcinający
2 Filtr oleju testowego
8.2.9 Odpowietrzanie systemu
i Po wymianie oleju testowego należy odpowietrzyć
system.
Sposób postępowania:
1. Podłączyć adapter odpowietrzający 1683457129
(Rys. 45, poz.3) do adaptera przyłączeniowego
1681032120 (Rys. 45, poz.2).
Moment dokręcania: 25–30Nm
2. Podłączyć wąż 1684462570 (Rys. 45, poz.5)
zkróćcem węża CRIN (Rys. 45, poz.4) do adaptera
odpowietrzającego 1683457129 (Rys. 45, poz.3).
3. Podłączyć wąż 1684462570 (Rys. 45, poz.5) do
przyłącza do pomiaru dawki powrotnej
(Rys. 45, poz.6).
4. Podłączyć przewód wysokiego ciśnienia
(Rys. 45, poz.1) do adaptera przyłączeniowego
1681032120 (Rys. 45, poz.2).
5. Podłączyć przewód wysokiego ciśnienia do przyłą-
cza wysokiego ciśnienia (Rys. 3, poz.2).
6. Zamknąć kołpak ochronny.
7. Na ekranie startowym wybrać kolejno "Opcje >>
Ustawienia >> EPS118 >> Test szczelności" ipostę-
puj zgodnie zinstrukcjami.
" Odpowietrzanie jest zakończone.
1
2
3
4
5
6
458900-25_Pal
Rys. 45: Przyłącze do odpowietrzania systemu
