1 689 989 300 2020-03-24| Robert Bosch GmbH
516 | EPS 118 | Konserwacjapl
8.2.10 Wymiana filtra sitkowego
i Osady zanieczyszczeń w filtrze sitkowym są spowo-
dowane głównie niewyczyszczeniem albo niedokład-
nym wyczyszczeniem wtryskiwaczy
CRI/CRIN lub CRI Piezo przed rozpoczęciem testu.
i Filtry sitkowe są zamontowane wwężu komory wtry-
skowej (Rys. 4, poz.9) oraz wwężach dawki powrot-
nej (Rys. 9, poz.1), (Rys. 10) oraz (Rys. 14).
1. Usunąć złączkę wtykową (Rys. 46, poz.5) zwęża
(Rys. 46, poz. 1).
2. Wyjąć izutylizować filtr sitkowy (Rys. 46, poz.3).
3. Obie skrętki wyczyścić czystym olejem testowym
(Rys. 46, poz.2 i5).
4. Sprawdzić o-ring (Rys. 46, poz.4). Jeśli o-ring jest
uszkodzony, wymienić go.
5. Włożyć nowy filtr sitkowy do złączki wtykowej
(Rys. 46, poz.5), zachowując odpowiednie położe-
nie.
6. Nakręcić wąż (Rys. 46, poz.1) na złączkę wtykową
(Rys. 46, poz.5) idokręcić go ręcznie.
" Wymiana filtra sitkowego jest zakończona.
1
2
3
4
5
458900-26_Pal

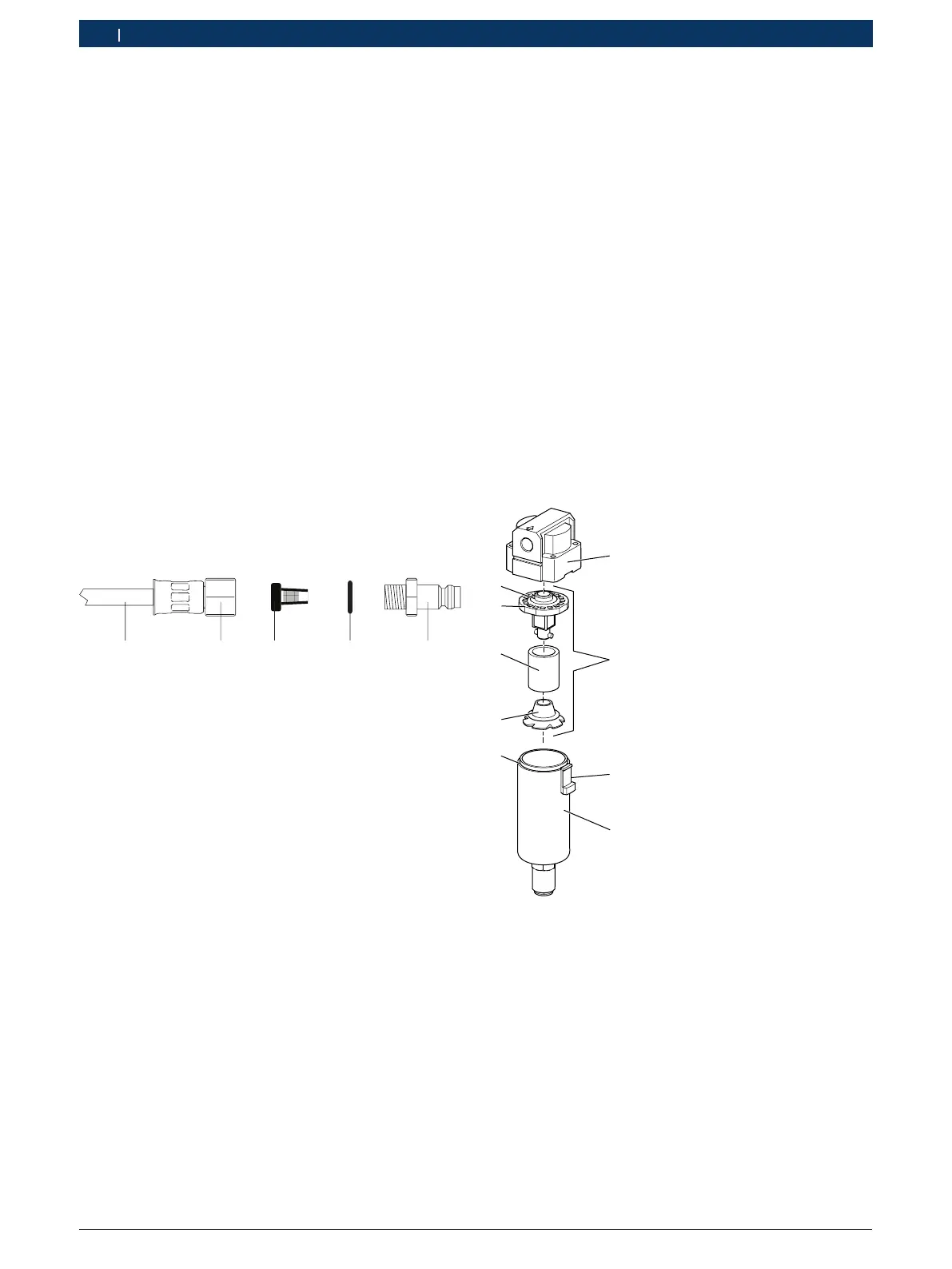

Rys. 46: Wymiana filtra sitkowego
1 Wąż
2 Nakrętka złączkowa
3 Filtr sitkowy
4 Pierścień uszczelniający 7,66 x 1,78
5 Złączka wtykowa
8.2.11 Wymiana filtra powietrza w zespole przygoto-
wania powietrza
Demontaż
! Wymianę filtra powietrza wolno przeprowadzać wy-
łącznie wtedy, gdy zespół przygotowania powietrza
nie jest pod ciśnieniem.
1. Odłączyć sprężone powietrze.
2. Odłączyć elastyczny przewód pneumatyczny od
zespołu przygotowania powietrza.
3. Zdjąć zbiornik na kondensat (Rys. 47, poz. 1). W
tym celu należy przesunąć w dół blokadę (Rys. 47,
poz.2), a następnie przekręcić i pociągnąć w dół
zbiornik na kondensat (Rys. 47, poz. 1).
4. Obrócić zespół filtra (Rys. 47, poz. 3) w zbiorniku
kondensatu o 45° i wyjąć ze zbiornika kondensatu.
5. Obrócić płytę odchylającą (Rys. 47, poz. 4) w dol-
nej części wkładu filtra i wyjąć ją.
6. Ściągnąć wkład filtra (Rys. 47, poz. 5) z elementu
odchylającego (Rys. 47, poz. 6).
1
2
3
4
5
6
7
8
9
458900-30_Pal
Rys. 47: Widok ogólny zespołu przygotowania powietrza
1 Zbiornik na kondensat
2 Blokada
3 Zespół filtra
4 Płyta odchylająca
5 Element filtrujący
6 Element odchylający
7 O-ring przy zbiorniku na kondensat
8 O-ring przy elemencie odchylającym
9 Zespół przygotowania powietrza
