Эксплуатация | EPS 118 | 635 ru
1
2
3
4
6
7
8
5
458900-23_Pal

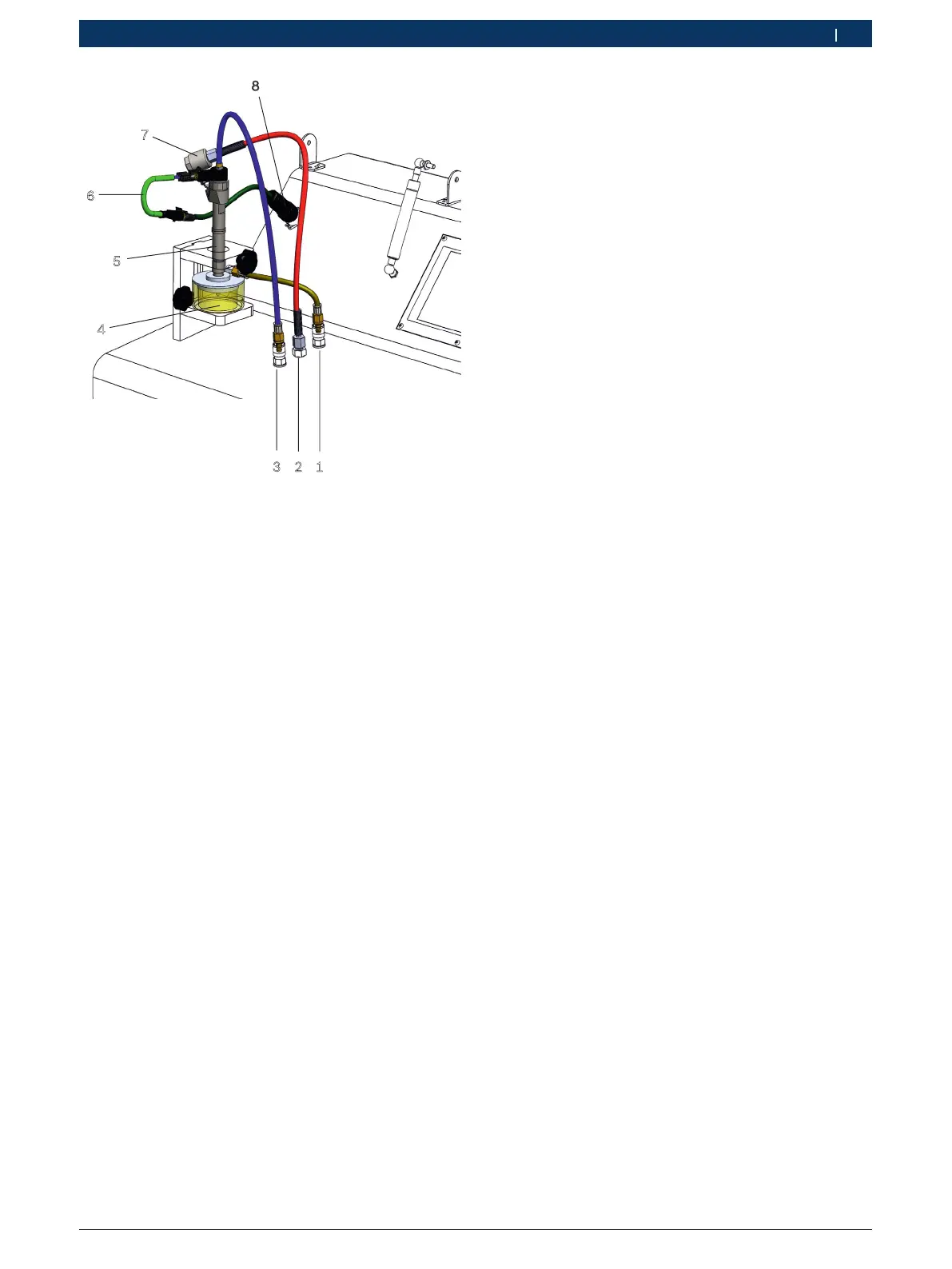

Pис. 37: Принципиальная схема подключения CRI
1 Испытательный вывод для количества впрыскиваемого
топлива
2 Патрубок высокого давления
3 Испытательный вывод для количества возвратного топлива
(CRI/CRIN/CRI Piezo)
4 Камера впрыска
5 Инжектор
6 Адаптерный провод
7 Соединительный адаптер для CRI/CRIN и CRI Piezo
8 Соединительный провод 1684448333
1)
1)
Необходим только для подключения адаптерных прово-
дов CRI Fremd. Содержится в комплекте принадлежностей
1687010718 (комплекто принадлежностей для CRI Fremd).
i Для CRI Fremd потребуется комплект
принадлежностей 1687010718 (специальные
принадлежности).
i Условия, которые необходимо учесть при проверке
и настройке Bosch CRI Piezo, приводятся в
руководстве по испытаниям CRI Piezo в
ESI[tronic] 2.0. Данное руководство по испытаниям
не входит в комплект поставки. ESI[tronic] 2.0
нельзя устанавливать на EPS 118.
Порядок действий:
1. Очистить CRI/CRIN, CRI Piezo (см. гл. 7.3).
i На CRIN с внутренними выводами перед
подключением необходимо монтировать CRIN в
испытательный адаптер (см. гл. 5.4.8).
2. Установить CRI/CRIN, CRI Piezo (Pис. 37, поз.5) (см.
гл. 5.4.6).
! Запрещается подключать шлангопровод высокого
давления к инжектору. Для подключения
шлангопровода высокого давления к инжектору
всегда использовать соединительный адаптер для
CRI/CRIN и CRI Piezo.
При этом важно соблюдать последовательность
подключения (см. гл. 5.4.7).
! Затягивать соединительный адаптер для CRI/CRIN и
CRI Piezo с моментом затяжки от 25до 30Нм. Если
соединительный адаптер и инжектор соединены
негерметично, то не допускается дальнейшее
подтягивание резьбового соединения. В случае
негерметичности соединение вновь ослабить,
очистить уплотняющую поверхность и снова
подсоединить соединительный адаптер с учетом
надлежащего момента затяжки.
3. Присоединить адаптер M12 — M14 (Pис. 6, поз.2)
на патрубке высокого давления инжектора
(необходимо, только если патрубок высокого
давления имеет размер резьбы M14x1,5).
Момент затяжки: 25 — 30Нм
4. Присоединить соединительный адаптер
(Pис. 37, поз.7) к патрубку высокого давления CRI/
CRIN/CRI Piezo или адаптеру M12 — M14.
Момент затяжки: 25 — 30Нм.
! Минимальный допустимый радиус изгиба
шлангопровода высокого давления составляет
90мм.
! Шлангопровод высокого давления во время работы
не должен соприкасаться с защитным кожухом.
5. Соединить шлангопровод высокого давления с
патрубком высокого давления (Pис. 37, поз. 2).
Момент затяжки: 25 — 30Нм.
6. Другой конец шлангопровода высокого давления
присоединить к соединительному адаптеру
(Pис. 37, поз.7).
Момент затяжки: 25 — 30Нм.
