280 | VLS 5140 | Montażpl
2.4.3 Zapewnienie kotew zespalających
Kotwy zespalające nie należą do zakresu dostawy
imuszą zostać zapewnione przez użytkownika.
Zalecane kotwy zespalające:
Zalecenia Oznaczenie, wartość
Ilość 28 sztuk
Typ Hilti HVA/HAS-M16x125
Długość kotwy Patrz rys. 3
Min. grubość materiału podłoża 210 mm
Min. głębokość otworów w betonie 125 mm
Głębokość kotwienia 125 mm
Wiertło Ø 18 mm
Moment dokręcania 80 Nm
i Możliwe jest też używanie innych produktów, o ile
posiadają one atesty budowlane, dopuszczające je
do mocowania w strefach ściskania i rozciągania
betonu. Przestrzegać przepisów montażowych pro-
ducenta kołków!
i Kotew zespalająca musi sięgać do podkładu betono-
wego. Długość kotwy należy dobrać zgodnie zkon-
strukcją podłoża nad podkładem betonowym:
s
t
g
h
L
B

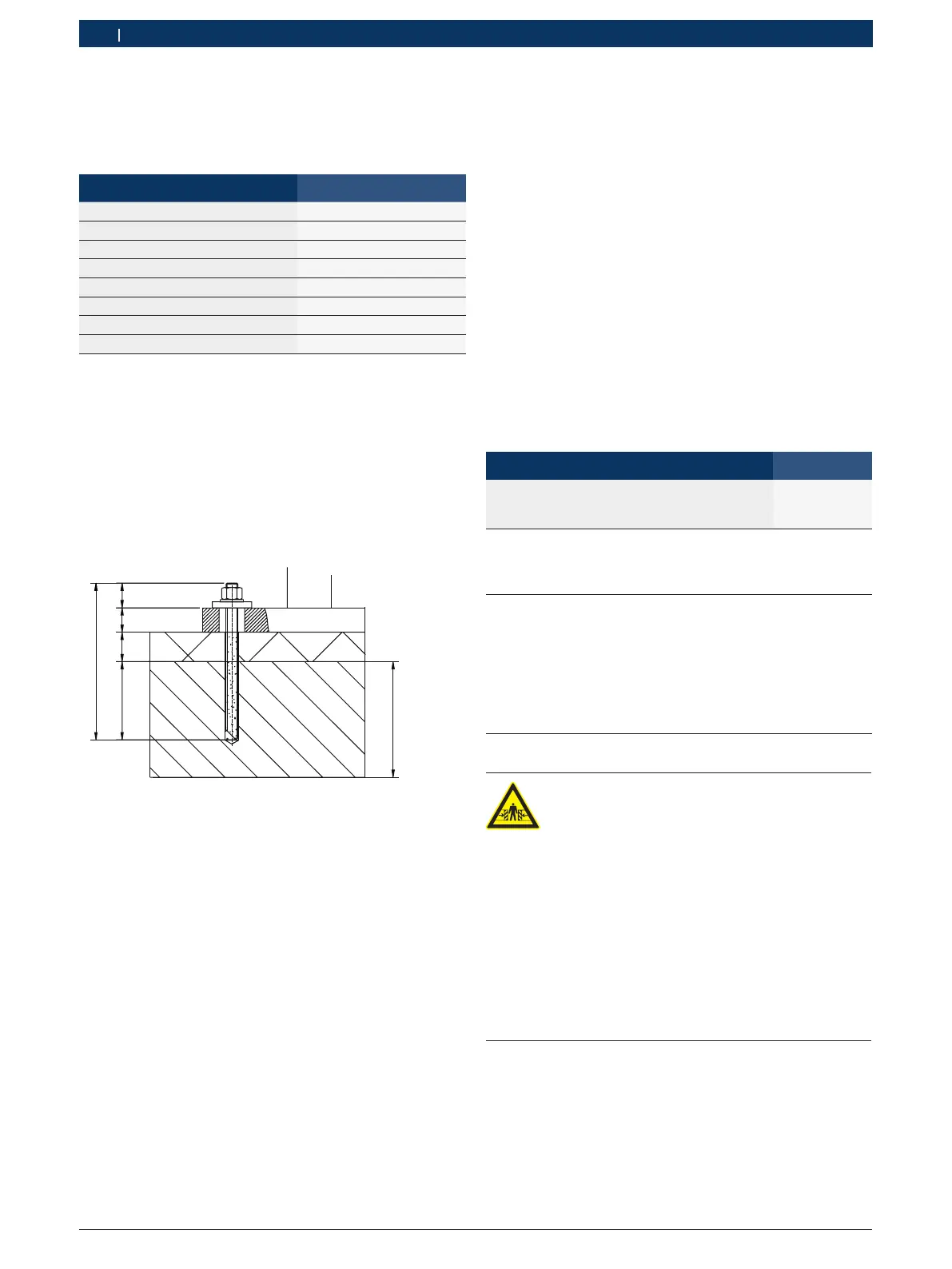

Rys. 3: Kalkulacja długości kotew
L długość kotwy
g widoczna długość gwintu
t grubość płyty podstawowej kolumny podnośnika
s grubość jastrychu włącznie z płytkami
h głębokość kotwienia (według wymagań producenta kołków)
B grubość betonu (patrz rozdz. 2.4.2)
Głębokość kotwienia h i głębokość otworu h+s określa
producent kołków. Wynika stąd długość kotwy wynoszą-
ca co najmniej L = h + s + t + g.
2.4.4 Układanie przyłącza elektrycznego
¶ Ułożyć przewód zasilający do miejsca ustawienia.
! Przyłącze elektryczne musi być zabezpieczone od
strony konstrukcji budynku.
2.4.5 Układanie przyłącza sprężonego powietrza
¶ Ułożyć przewód sprężonego powietrza do miejsca
ustawienia.
! Sprężone powietrze musi być prowadzone przez
zespół uzdatniający znajdujący się w pobliżu podno-
śnika.
i Zespół uzdatniający nie znajduje się w zakresie do-
stawy podnośnika.
Odpowiedni zespół uzdatniający:
Element konstrukcyjny / komponent Nr katalogowy
Zespół uzdatniający 0–10 barów, kompletny
(separator wodny, filtr, reduktor ciśnienia,
smarownica)
1 692 872 365
3. Montaż
3.1 Definicje
Komponenty podnośnika są opisane w oryginalnej
instrukcji obsługi.
i Pojęcia "z lewej strony", "z prawej strony", "z przodu"
i "z tyłu" odnoszą się do kierunku jazdy pojazdu.
3.2 Ostrzeżenia
NIEBEZPIECZEŃSTWO – błędny montaż pod-
nośnika!
Zagrożenie życia bądź zdrowia spowodowane
spadnięciem albo przewróceniem się pojazdu
podczas jego podnoszenia, pracy przy nim
oraz podczas jego opuszczania.
¶ Montaż może przeprowadzać wyłącznie
serwis firmy Bosch lub autoryzowany punkt
serwisowy zgodnie z zaleceniami niniejszej
instrukcji montażu.
¶ Montaż wolno przeprowadzić wyłącznie pod
warunkiem spełnienia wszystkich wymagań i
zapewnienia kompletności dostawy.
