150 | VLS 5140 | Montaggioit
3.9 Montaggio dei componenti
3.9.1 Montaggio della canalina per cavi
1. Posizionare l’unità di comando ad una distanza
adeguata dalla piattaforma di sollevamento.
2. Allineare bene i cavi e portarli in modo rettilineo
all'unità di comando.
3. Unire i cavi con delle fascette fermacavo.
! Riporre la lunghezza in eccesso delle tubazioni e dei
cavi nell’unità di comando.

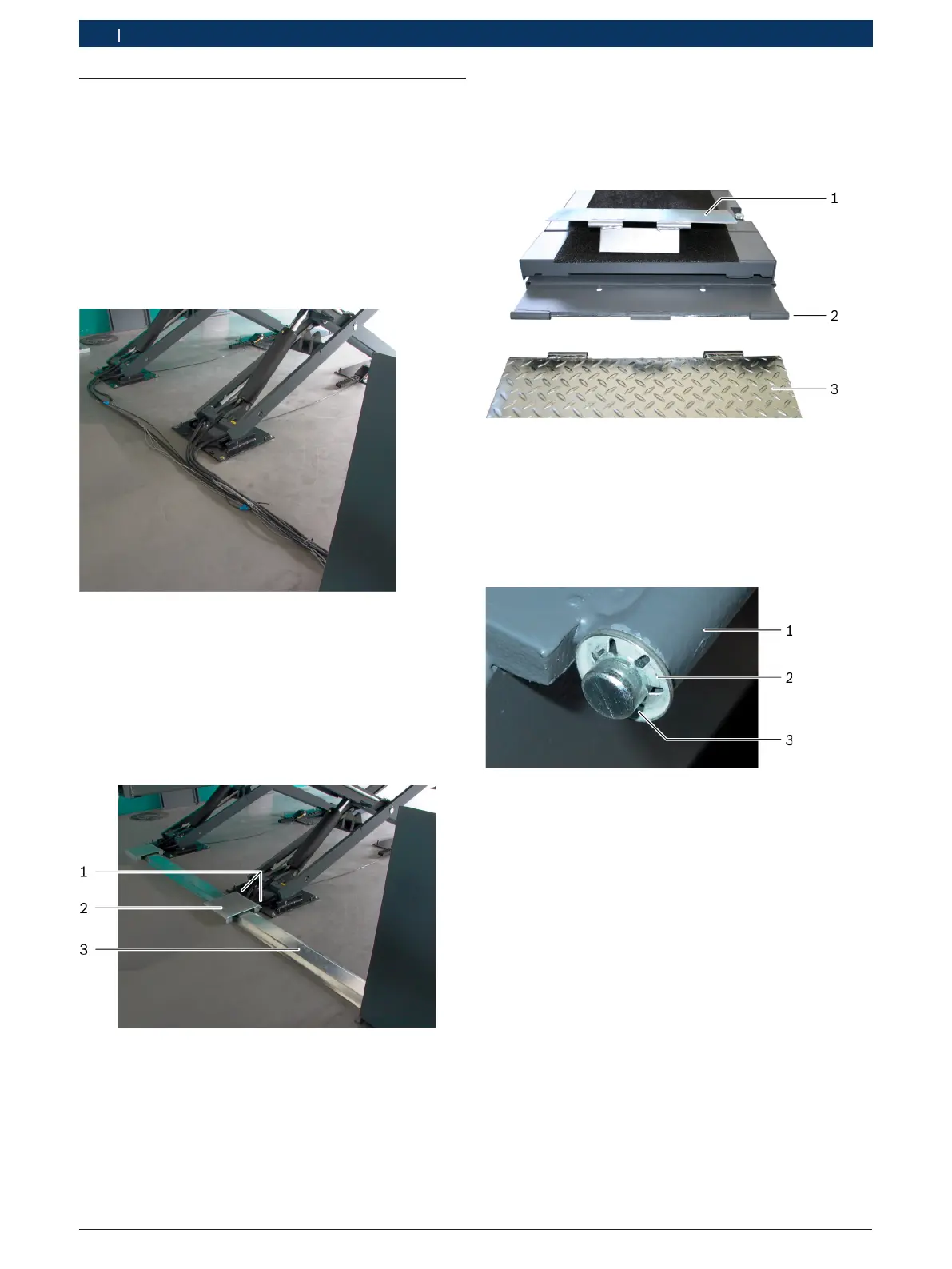

Fig. 13: Cavi verso la piattaforma di sollevamento
4. Posare le lamiere di copertura lunghe sui cavi.
5. Spingere l'estremità della seconda lamiera di
copertura sotto l'unità di comando.
6. Posizionare i pezzi metallici neri con il foro sui punti
di fissaggio sulla piastra di fondo.
7. Avvitare le lamiere di copertura quadrate con i pezzi
metallici come spessore alle piastre di fondo.
Fig. 14: Canalina per cavi
1 Punti di fissaggio
2 Lamiera di copertura quadrata
3 Lamiera di copertura lunga
! Accertarsi che tutti i cavi siano liberi all’interno
della canalina per cavi e che non vengano incastrati
in nessun punto.
3.9.2 Montaggio delle rampe di salita
1. Posizionare il dispositivo antiscivolo mobile (1) sulla
guida centrale.
2. Posizionare la rampa di salita (3) su entrambe le
guide esterne. Vedere fig. 16.
Fig. 15: Montare la rampa di salita
1 Dispositivo antiscivolo mobile
2 Guide per l'asta del cuscinetto
3 Rampa di salita
3. Spingere l'asta del cuscinetto attraverso le 7 guide
(in totale) per fissare la disposizione.
4. Fissare l'asta del cuscinetto su entrambi i lati con
un anello di sicurezza. Vedere fig. 17.
Fig. 16: Fissare l'asta del cuscinetto
1 Guida
2 Asta del cuscinetto
3 Anello di sicurezza
5. Montare la seconda rampa di salita in modo analogo.
! Controllare: quando la guida di accesso viene
sollevata, il dispositivo antiscivolo deve sollevarsi
anch'esso. Quando la guida di accesso è comple-
tamente abbassata, il dispositivo antiscivolo deve
abbassarsi di nuovo anch'esso.
