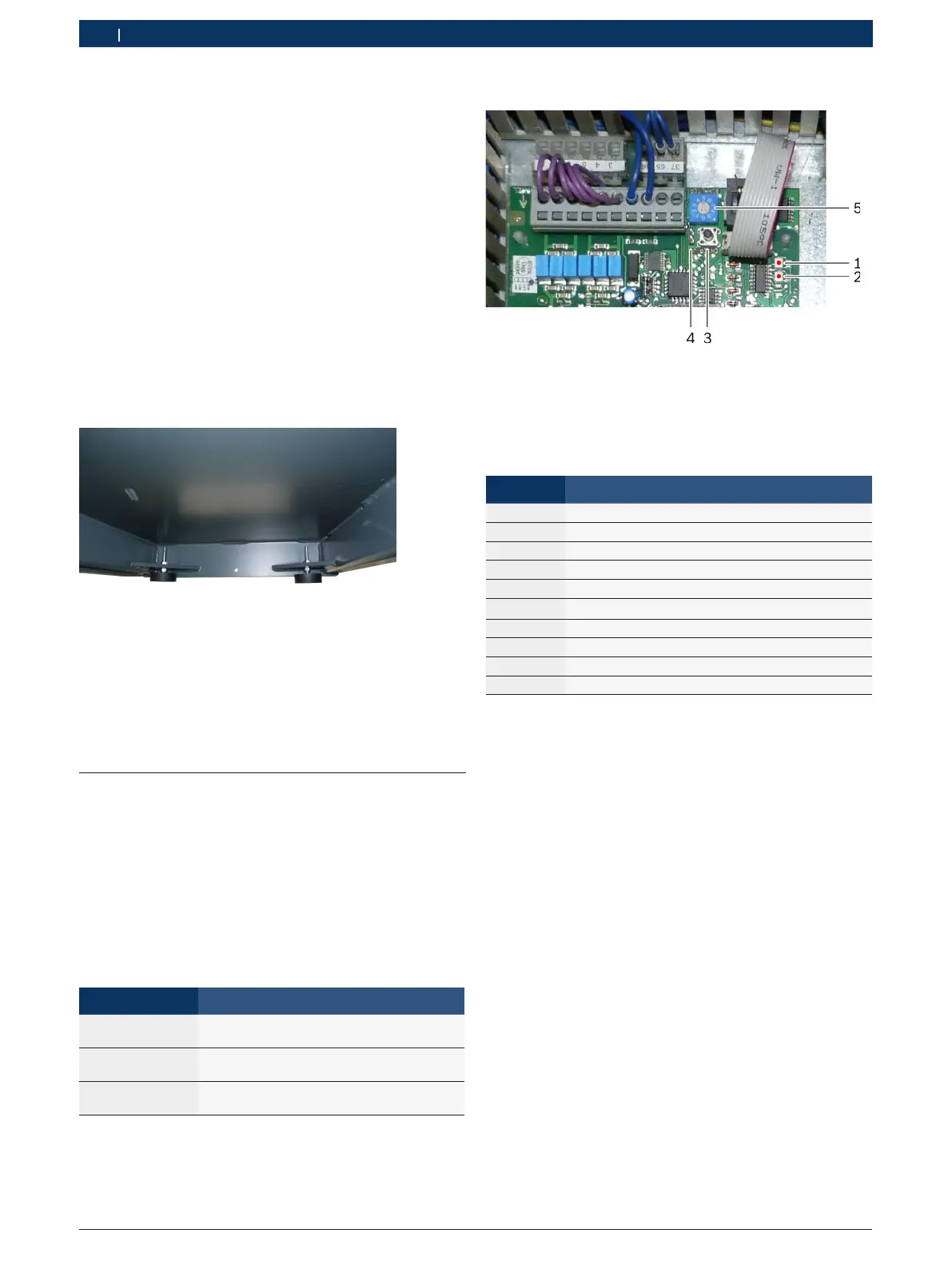

3.10.3 Untere Position nivellieren
1. Taster "Senken" (u) drücken und Fahrschiene voll-
ständig absenken.
2. Fahrschiene belasten (Fahrzeug mittlerer Größe)
3. Fahrschiene kontrollieren:
$ Zwischen der Unterkante der Fahrschiene und
dem Fundament sollte ca. 1 cm Freiraum sein.
$ Jede Fahrschiene muss in Längs- und Querrich-
tung in Waage sein.
! Zur genauen Kontrolle der Ausrichtung muss ein
Nivelliergerät verwendet werden.
Falls erforderlich:
4. Fahrschiene anheben.
5. Falsch eingestellte Gummipuffer in der Höhe verstel-
len.
Fig. 19: Höhenverstellbare Gummipuffer
6. Zurück zu Schritt 1.
Nachdem alle Gummipuffer korrekt justiert sind:
7. Fahrschiene anheben.
8. Muttern an allen Gummipuffern nochmals nachzie-
hen.
3.11 Abschaltpunkte einstellen
! Die werkseitig eingestellten Abschaltpunkte müssen
bei der Erstinbetriebnahme kontrolliert und gegebe-
nenfalls korrigiert werden.
3.11.1 Abschaltpunkte
Die Hebebühne wird mit einer elektronischen Steue-
rung geregelt und überwacht. Die Abschaltpunkte für
die Fahrschiene können selbst festgelegt werden.
Abschaltpunkt Position
Oberer Abschalt-
punkt
Oberkante der Fahrschiene befindet sich
max. 1830 mm über dem Fundament.
Sicherheitshöhe
"Fußschutz"
Unterkante der Fahrschiene befindet sich
200 – 250 mm über dem Fundament.
Unterer Abschalt-
punkt
Fahrschiene sitzt mit Gummipuffern auf
dem Fundament auf.
i Die gespeicherten Werte bleiben auch bei abgeschal-
teter Stromversorgung erhalten.
3.11.2 Bedienelemente auf der Regelplatine
Fig. 20: Bedienelemente auf der Regelplatine
1 LED für Fahrschiene 1 (rot/grün)
2 LED für Fahrschiene 2 (rot/grün)
3 Bestätigungstaste (ENTER)
4 Jumper J1 (Normalstellung: offen)
5 Programmwahlschalter (siehe Tabelle)
Programm Aktion
0 Grundstellung Fahrbetrieb
1 Unteren Abschaltpunkt einstellen
2 Höhendifferenz der Fahrschienen ausgleichen
3 Oberen Abschaltpunkt einstellen
4 Positionierungsfahrt
5 Positionierungsfahrt
6 Sicherheitshöhe "Fußschutz" einstellen
7 Test: Weggeber
8 Test: Kontakte, Hupe, Daten-EEPROM
9 Fehlerspeicher auslesen
3.11.3 Abschaltpunkte einstellen
! Bei den Einstellvorgängen ist keine automatische
Endabschaltung vorhanden. Nachlauf von ca. 5 mm
berücksichtigen.
Voraussetzungen prüfen:
$ Fahrschienen sind nivelliert.
$ Gummipuffer sind justiert.
$ Weggeber sind korrekt eingestellt.
Unteren Abschaltpunkt einstellen
1. Programmwahlschalter auf "1" stellen.
2. Bestätigungstaste drücken.
Beide LEDs leuchten grün.
Programm 1 ist ausgewählt.
3. Fahrschiene vollständig nach unten fahren.
4. Bestätigungstaste drücken.
Beide LEDs blinken grün.
"Unterer Abschaltpunkt ist gespeichert.
