3.9 Montar os componentes
3.9.1 Montar o canal de cabos
1. Posicione a unidade de comando a uma distância
apropriada da plataforma elevatória.
2. Oriente os cabos muito bem e passe-os de forma
retilínea face à unidade de comando.
3. Fixe os cabos com braçadeiras para cabos.
! Arrume o comprimento excedentário dos cabos na
unidade de comando.

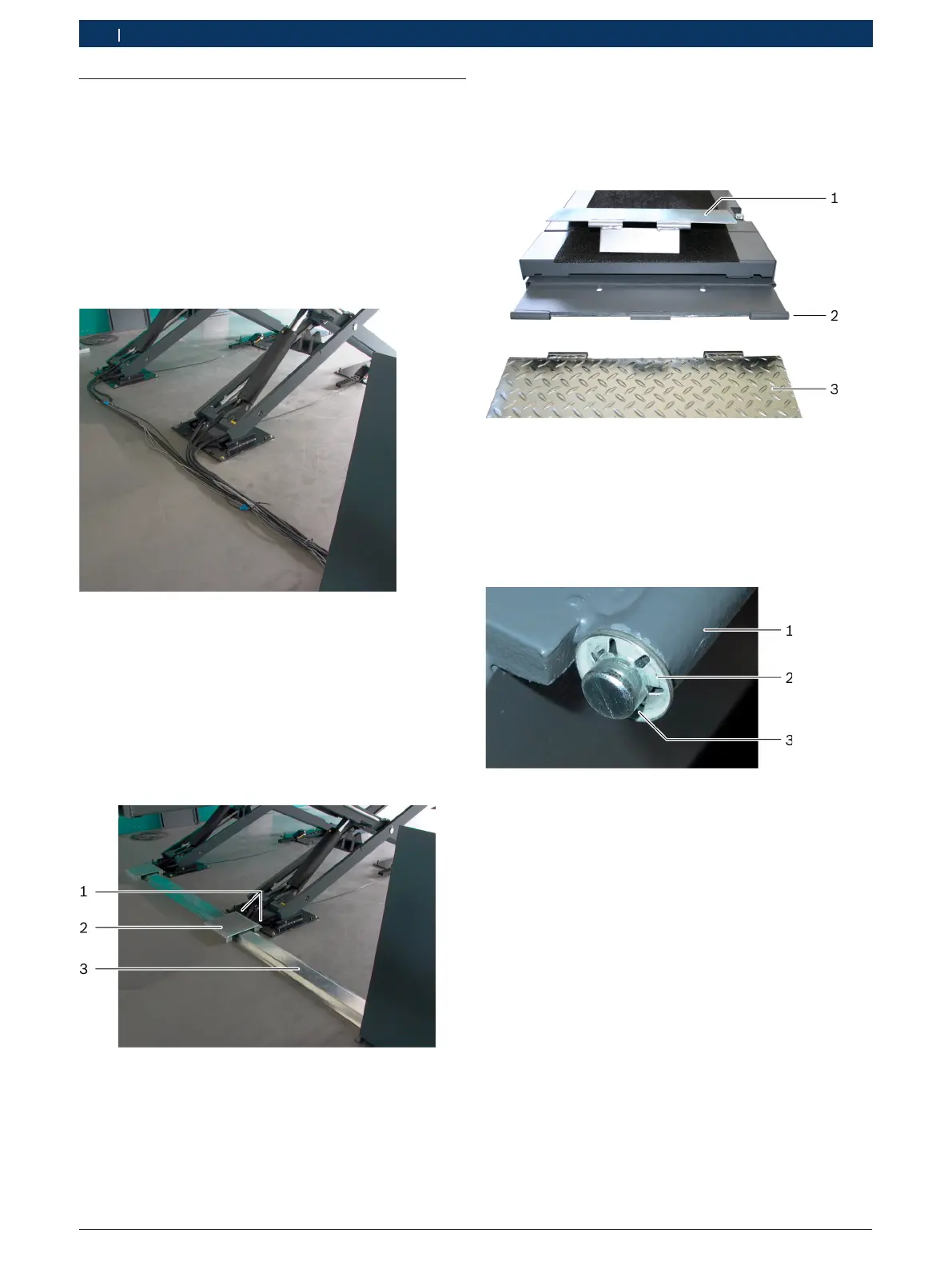

Fig. 13: Cabos à plataforma elevatória
4. Coloque as chapas de cobertura compridas sobre os
cabos.
5. Empurre a extremidade da segunda chapa de cober-
tura para baixo da unidade de comando.
6. Coloque as peças de metal pretas com orifício sobre
os pontos de fixação junto à placa do chão.
7. Aperte as chapas de cobertura quadradas com as
peças de metal como base às placas do chão.
Fig. 14: Canal de cabos
1 Pontos de fixação
2 Chapa de cobertura quadrada
3 Chapa de cobertura comprida
! Certifique-se de que todos os cabos no canal de
cabos apresentam mobilidade e que não fiquem
presos em posto algum.
3.9.2 Montar as rampas de subida
1. Posicione a proteção anti-deslizamento móvel (1)
sobre a guia central.
2. Posicione a rampa de subida (3) nas duas guias
exteriores. Ver fig. 16.
Fig. 15: Montar a rampa de subida
1 Proteção anti-deslizamento móvel
2 Guias para a barra de apoio
3 Rampa de subida
3. Empurre a barra de apoio através de todas as
7guias, de modo a fixar a disposição.
4. Fixe a barra de apoio em ambos os lados com um
anel de segurança. Ver fig. 17.
Fig. 16: Fixar a barra de apoio
1 Guia
2 Barra de apoio
3 Anel de segurança
5. A segunda rampa de subida é montada de forma
idêntica.
! Verificar: quando o trilho é elevado, a proteção
anti-deslizamento tem de ficar na vertical. Quando
o trilho é baixado por completo, a proteção anti-
deslizamento tem de descer novamente.
