248 | VLS 5140 | Montagempt
3.4.2 Conectar as mangueiras pneumáticas
i Esquema pneumático, ver cap. 8.
1. Passe as mangueiras pneumáticas a partir da
plataforma elevatória para o interior unidade de
comando.
2. Conecte as mangueiras pneumáticas da plataforma
elevatória às duas saídas do sistema pneumático (2).
3. Conecte a alimentação de ar comprimido do proprie-
tário à entrada do sistema pneumático (3).

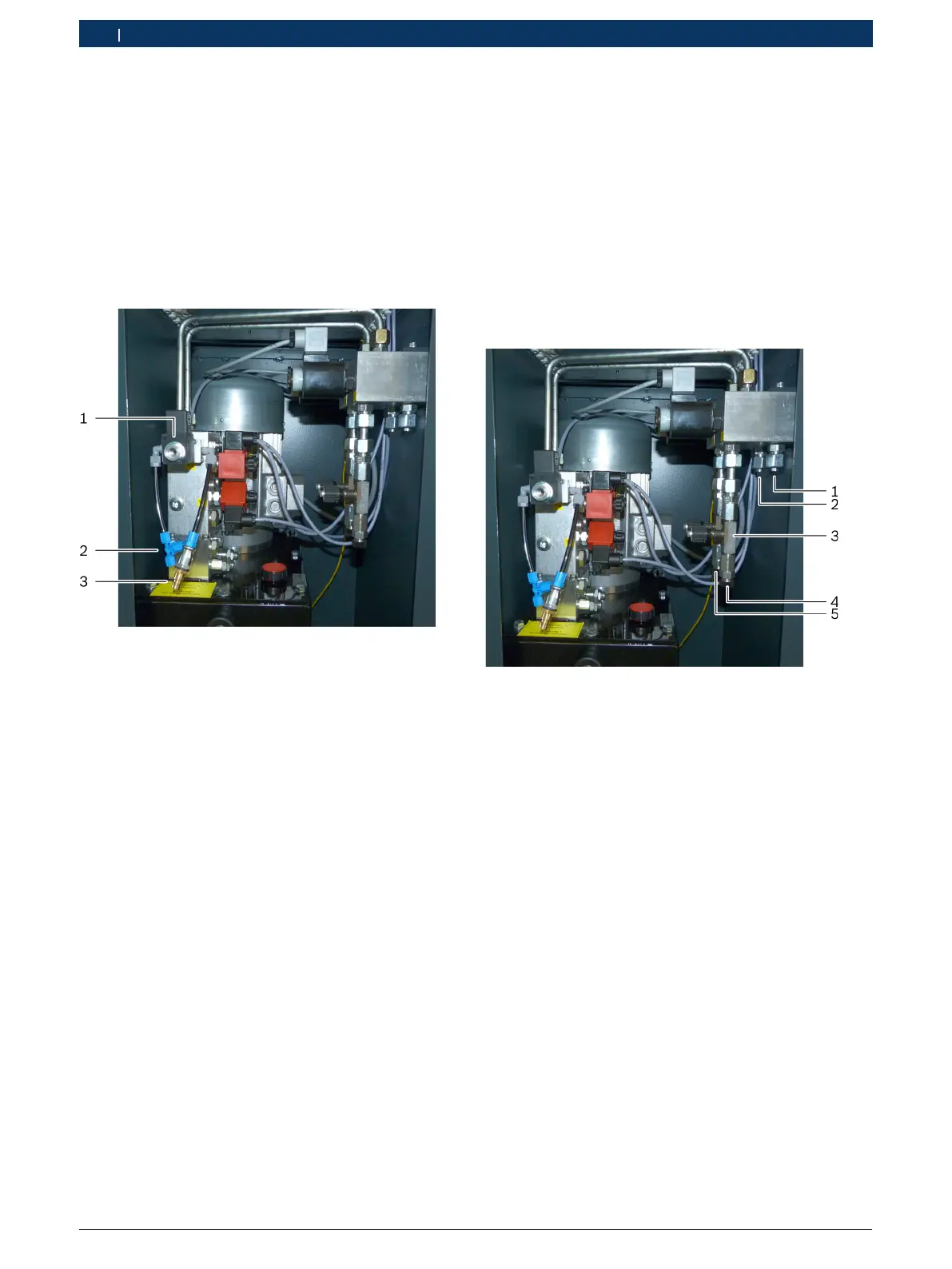

Fig. 7: Conexões pneumáticas
1 Extração de ar
2 Saída do sistema pneumático (acoplamento para 2 mangueiras)
3 Entrada do sistema pneumático
! A unidade de preparação de ar comprimido do
proprietário deve ser ajustada a uma pressão de
saída de 8 – 10 bar.
3.4.3 Conectar as mangueiras hidráulicas
i Esquema hidráulico, ver cap. 9.
1. Passe as mangueiras hidráulicas a partir da
plata forma elevatória para o interior unidade de
comando.
2. Ligue as mangueiras hidráulicas dos trilhos às
conexões hidráulicas (1, 2).
3. No caso de plataformas elevatórias com elevador
auxiliar:
Conecte as mangueiras hidráulicas dos elevadores
auxiliares às conexões hidráulicas (4, 5).
Fig. 8: Conexões hidráulicas
1 Conexão para o trilho 1
2 Conexão para o trilho 2
3 Válvula anti-retorno do estrangulador para o elevador auxiliar
4 Conexão para o elevador auxiliar 1
5 Conexão para o elevador auxiliar 2
