3.5 Elementi di comando
Anche all'installazione iniziale la piattaforma di solleva-
mento va comandata preferibilmente tramite gli elemen-
ti di comando sul pannello frontale. Se non è possibile,
si possono utilizzare i pulsanti nell'unità di comando.
! I pulsanti nell'unità di comando aggirano le funzioni
di controllo del comando: la barriera fotoelettrica e
i punti di disinserimento vengono ignorati. L'utilizzo
inappropriato di questi pulsanti può danneggiare la
piattaforma di sollevamento.

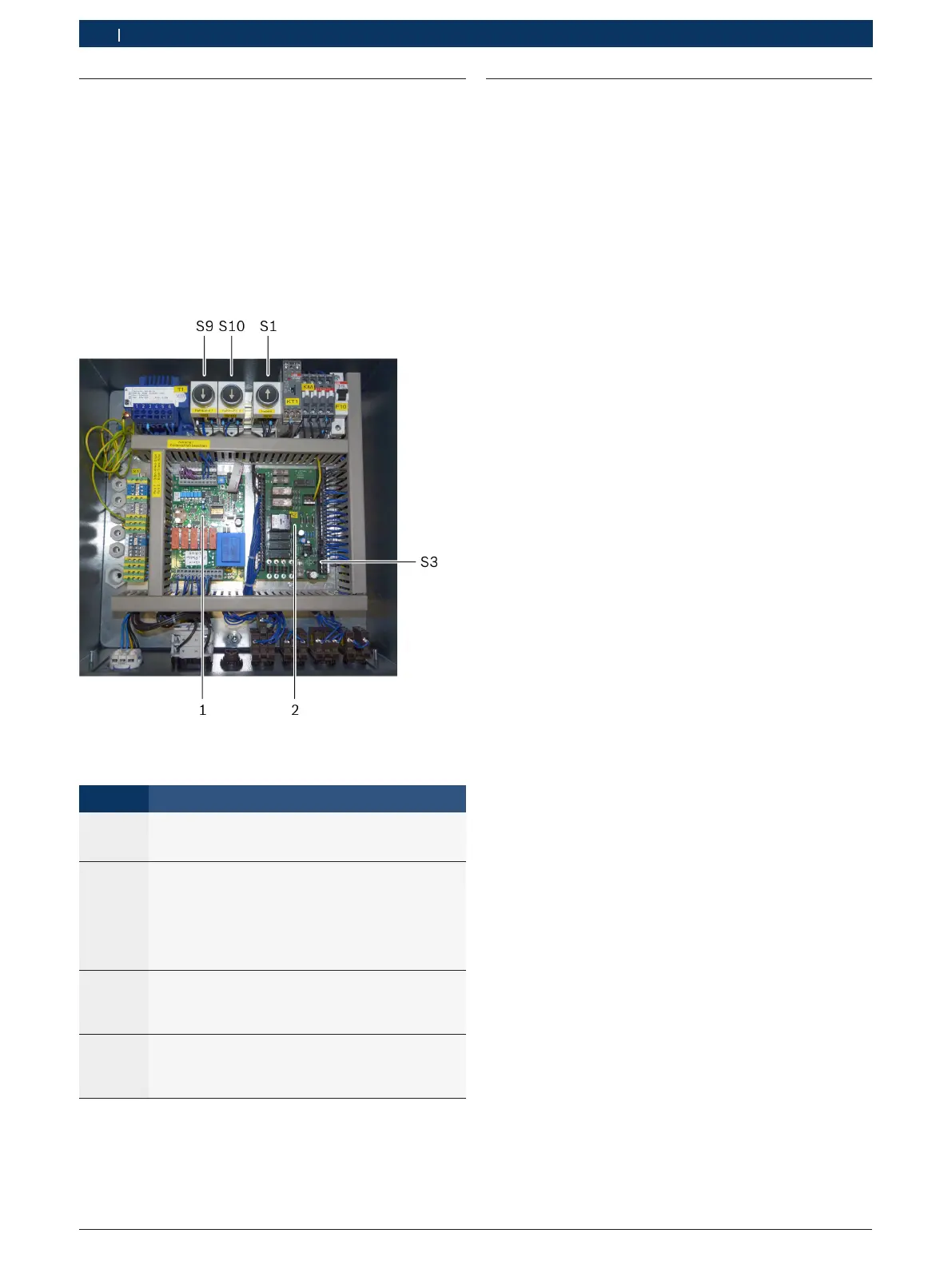

Fig. 10: Pulsanti nell'unità di comando
1 Scheda di regolazione
2 Scheda di circuito di controllo
Pulsante Funzione
S1 (o) Pulsante di emergenza "Sollevamento".
Mentre si preme il pulsante, il dispositivo di
sollevamento selezionato si solleva.
S3 Pulsante di emergenza "Cavallottamento barriera
fotoelettrica".
Finché il pulsante viene premuto, la barriera
fotoelettrica viene bypassata. In questo caso i tasti
"Sollevamento" e "Abbassamento" sul pannello
frontale non sono più sorvegliati dalla barriera
fotoelettrica.
S9 (u) Pulsante di emergenza "Abbassamento 1".
Apre la valvola di bypass Y1. Finché il pulsante
viene premuto, il lato sinistro del dispositivo di
sollevamento selezionato si sposta verso il basso.
S10 (u) Pulsante di emergenza "Abbassamento 2".
Apre la valvola di bypass Y2. Finché il pulsante
viene premuto, il lato destro del dispositivo di
sollevamento selezionato si sposta verso il basso.
3.6 Messa in funzione della piattaforma
di sollevamento
3.6.1 Sollevamento e abbassamento della guida
diaccesso
1. Portare l'interruttore principale in posizione ON (I).
 La piattaforma di sollevamento è inserita.
2. Con piattaforme di sollevamento con sollevatore
libera ruote: portare il selettore della modalità di
funzionamento in posizione 1 (guida di accesso).
3. Tenere premuto il pulsante "sollevamento" (o).
 La guida di accesso deve sollevare dopo una certa
decelerazione.
! Se il ponte non si solleva: controllare il senso di
rotazione del motore nel gruppo idraulico. Il senso di
rotazione può essere invertito scambiando due fasi.
3.6.2 Sfiato dell'impianto idraulico della guida
diaccesso
1. Sollevare e abbassare ripetutamente la guida di
accesso con l'ausilio dei pulsanti "Sollevamento"
(o) e "Abbassamento" (u). Eventualmente utilizzare
ipulsanti di emergenza nell'unità di comando.
i Il cilindro idraulico viene sfiatato con marce ripetute.
Eventualmente aggiungere olio idraulico.
2. Controllare il livello dell'olio: il livello dell'olio deve
trovarsi sopra la linea rossa nel vetro di ispezione.
