Funderingsschema's | VLS 5140 | 229 nl
7.2 Ondervloer-montage
7.2.1 Afzonderlijke fundering
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
300
2320
1610
min.
210
Version 1.0




A–A
Ø120

 
 









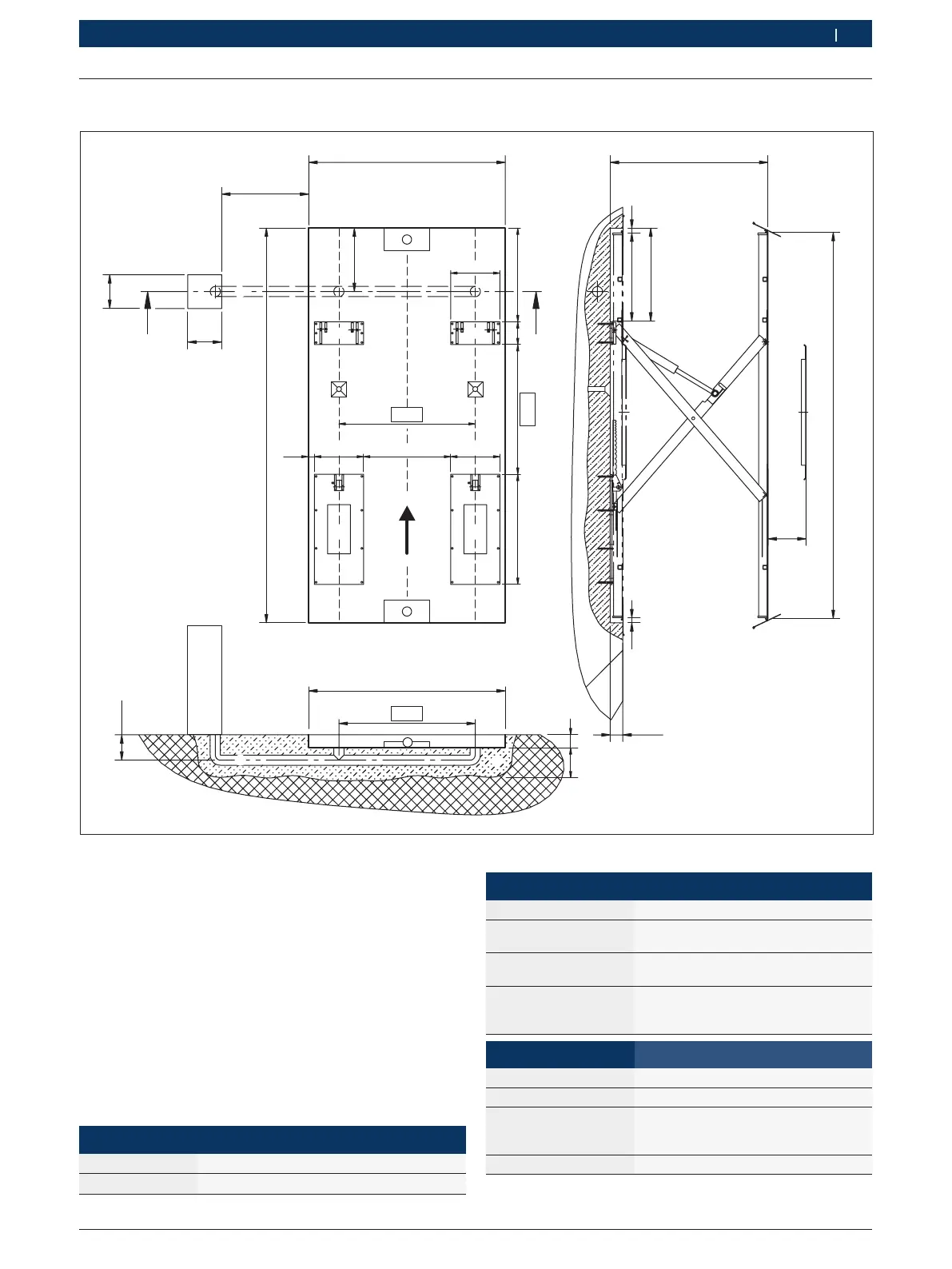

Fig. 28: Funderingsschema 2 (alle afmetingen in mm. Pijl = oprijrichting)
(3) De vier bodemplaten moeten perfect horizontaal en
vlak zijn. Hoogteverschil max. 5 mm. Nivelleren noodza-
kelijk!
(4) Voorste oprijplaten zijn optioneel. De standaarduit-
voering heeft een vaste afrolbeveiliging.
(5) Er moet voor voldoende ontwatering worden ge-
zorgd.
(6) Aansluitingen in de bedieningseenheid
Netaansluiting 3/NPE; 400 V; 50 Hz
Perslucht 8 – 10 bar (onderhoudseenheid voorzien)
(7) Kanaal Ø 120 mm voor verbindingsleidingen.
(8) Betonkwaliteit
Betondikte min. 210 mm
Betonkwaliteit
B 4710-1
C 20/25
Oppervlak Horizontaal en vlak
(helling max. 0,5 %)
Wapening BSt 500 M, Q131
boven: asx,y = 3,77 cm
2
/m
onder: asx,y = 2,57 cm
2
/m
(9) Hefplatform Inbouwdiepte
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Naheffing bodemvlak:
170 mm
220 mm (voor en achter de naheffing
zijn compensatie-elementen nodig)
VLS 5140 LA 220 mm
(1) Vóór alle bouwwerkzaamheden moet gewaarborgd
worden, dat de definitieve versie van het funderings-
schema aanwezig is.
(2) Aan het einde van de put met elk één trede worden
voorzien. Lxbxh ca. 20 x 50 x 10 cm. Centreren!
