282 | VLS 5140 | Montażpl
3.4.2 Podłączanie węży pneumatycznych
i Schemat pneumatyczny – patrz rozdz. 8.
1. Przeprowadzić węże pneumatyczne od podnośnika
do wnętrza jednostki obsługowej.
2. Podłączyć węże pneumatyczne podnośnika do
obydwu wyjść pneumatycznych (2).
3. Podłączyć zasilanie sprężonym powietrzem
użytkownika do wejścia pneumatycznego (3).

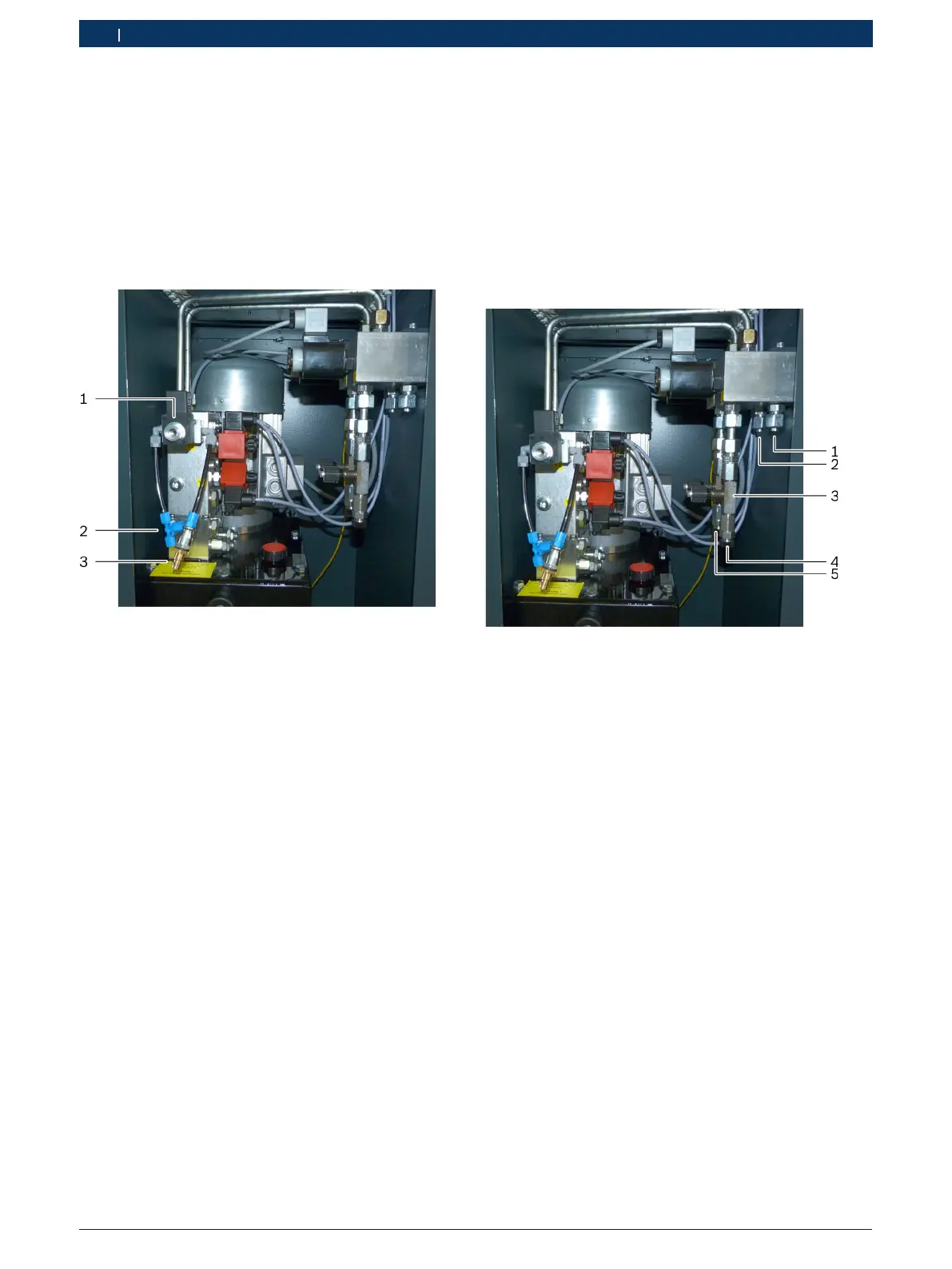

Rys. 7: Przyłącza pneumatyczne
1 powietrze powrotne
2 wyjście pneumatyczne (złącze dla 2 węży)
3 wejście pneumatyczne
! Ustawić zespół uzdatniania sprężonego powietrza
użytkownika na ciśnienie wyjściowe 8 – 10 barów.
3.4.3 Podłączenie węży hydraulicznych
i Schemat hydrauliczny – patrz rozdz. 9.
1. Przeprowadzić węże hydrauliczne od podnośnika
downętrza jednostki obsługowej.
2. Podłączyć węże hydrauliczne do przyłączy
hydraulicznych (1, 2).
3. W podnośnikach z podnośnikiem podwoziowym:
podłączyć węże hydrauliczne do przyłączy
hydraulicznych (4, 5).
Rys. 8: Przyłącza hydrauliczne
1 przyłącze szyny jezdnej 1
2 przyłącze szyny jezdnej 2
3 zawór dławiąco-przeciwzwrotny podnośnika podwoziowego
4 przyłącze podnośnika podwoziowego 1
5 przyłącze podnośnika podwoziowego 2
