304 | VLS 5140 | Použitá symbolikacs
2.4 Přípravné práce, které zajišťuje
provozovatel
2.4.1 Potřeba místa

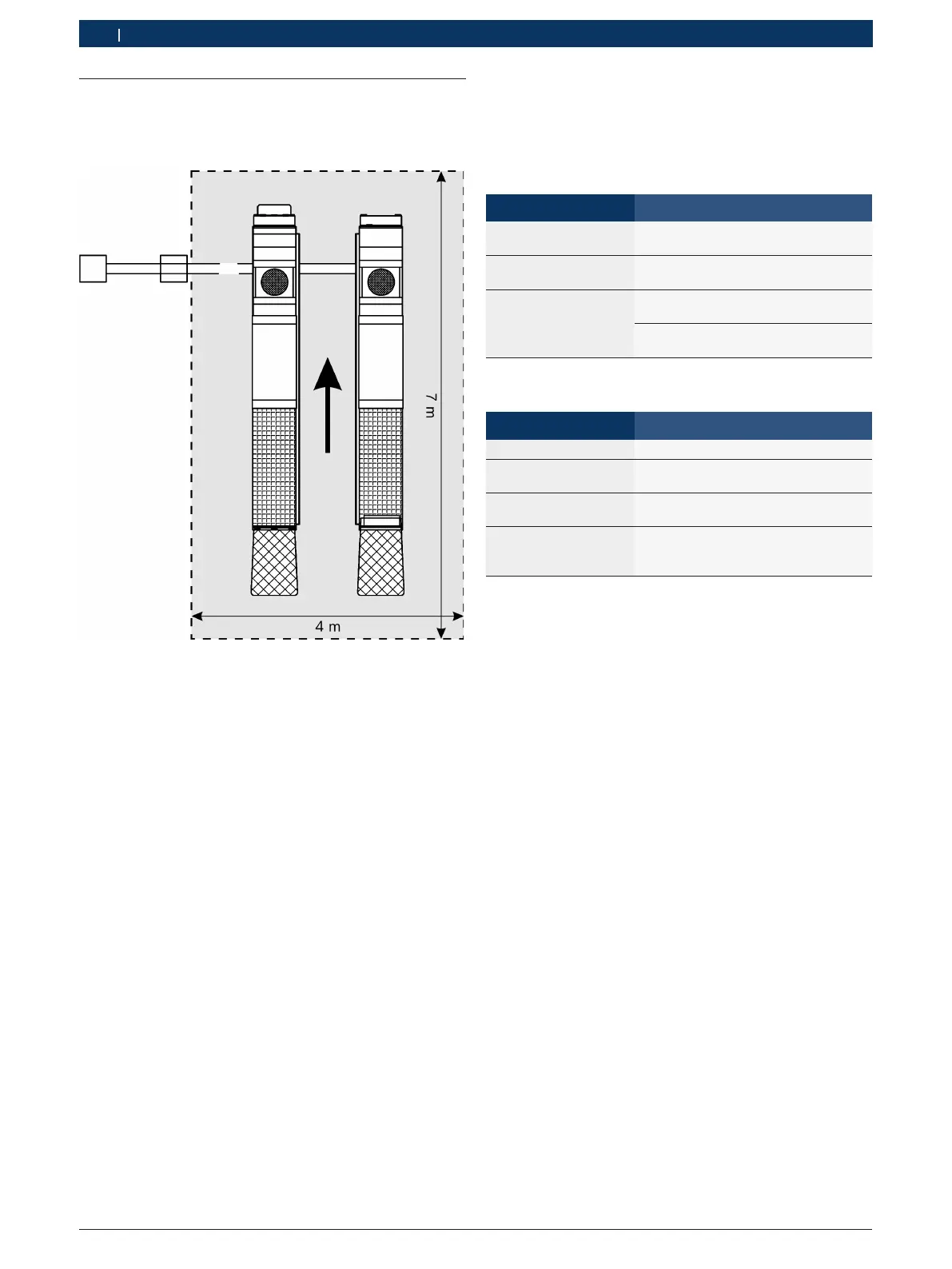

Obr. 2: Doporučené rozměry pracoviště
Šipka: směr najetí
Čárkovaně: nebezpečný prostor
2.4.2 Zhotovení základu
¶ Zhotovte základ, po dohodě se zákaznickou službou
Bosch nebo s autorizovanou servisní službou.
Rozměry:
Varianta Délka x šířka min.
Nadzemní montáž Individuální základ
3500 mm x 2810 mm
Základové pásy
3500 mm x 1200 mm (2x)
Podzemní montáž Individuální základ
4900 mm x 2320 mm
Základové pásy
4900 mm x 765 mm (2x)
Kvalita betonu:
Požadavky Označení, hodnota
Min. tloušťka betonu 210 mm
Jakost betonu
B 4710-1
C 20/25
Povrch Vodorovný a rovný
(sklon max. 0.5 %)
Armatura BSt 500 M, Q131
Nahoře: asx,y = 3.77 cm
2
/m
Dole: asx = 2.57 cm
2
/m
i Základové plány viz kap. 7.
! Základové desky zvedací plošiny musí být umístěny
podle základového plánu.
Podklad:
R Podklad musí splňovat požadavky obecných směrnic
o základových pracích (Eurocode 7, dříve DIN 1054).
R Podklad musí být odolný vůči mrazu.
! Zvedací plošina nesmí být umístěna na volném
prostranství. Je potřebné přinejmenším zastřešení
odolné proti povětrnostním vlivům.
! Při ukotvení zvedací plošiny na stávajícím železobe-
tonovém stropě jsou potřebné jednotlivé doklady
statika nebo stavebního znalce!
! Jakost betonu a podlahy musí být před montáží pře-
zkoušena zkušebním vrtem.
Pro každou polohu zvedání se musí pamatovat na volný
prostor velikosti minimálně 1 metru mezi zvedací ploši-
nou a stacionárními prvky (např. stěna).
V podélném směru zvedací plošiny musí být k dispozici
dostatek místa pro vjíždění a vyjíždění vozidel.
Doporučená výška místnosti: Minimálně 4 m.
i Pokud chcete u nízkých stropů předejít nárazu
vozidla do stropu, doporučujeme namontovat stropní
světelnou závoru.
