96 | VLS 5140 | Système pneumatiquefr
8. Système pneumatique
8.1 Ponts élévateurs sans lève-roues

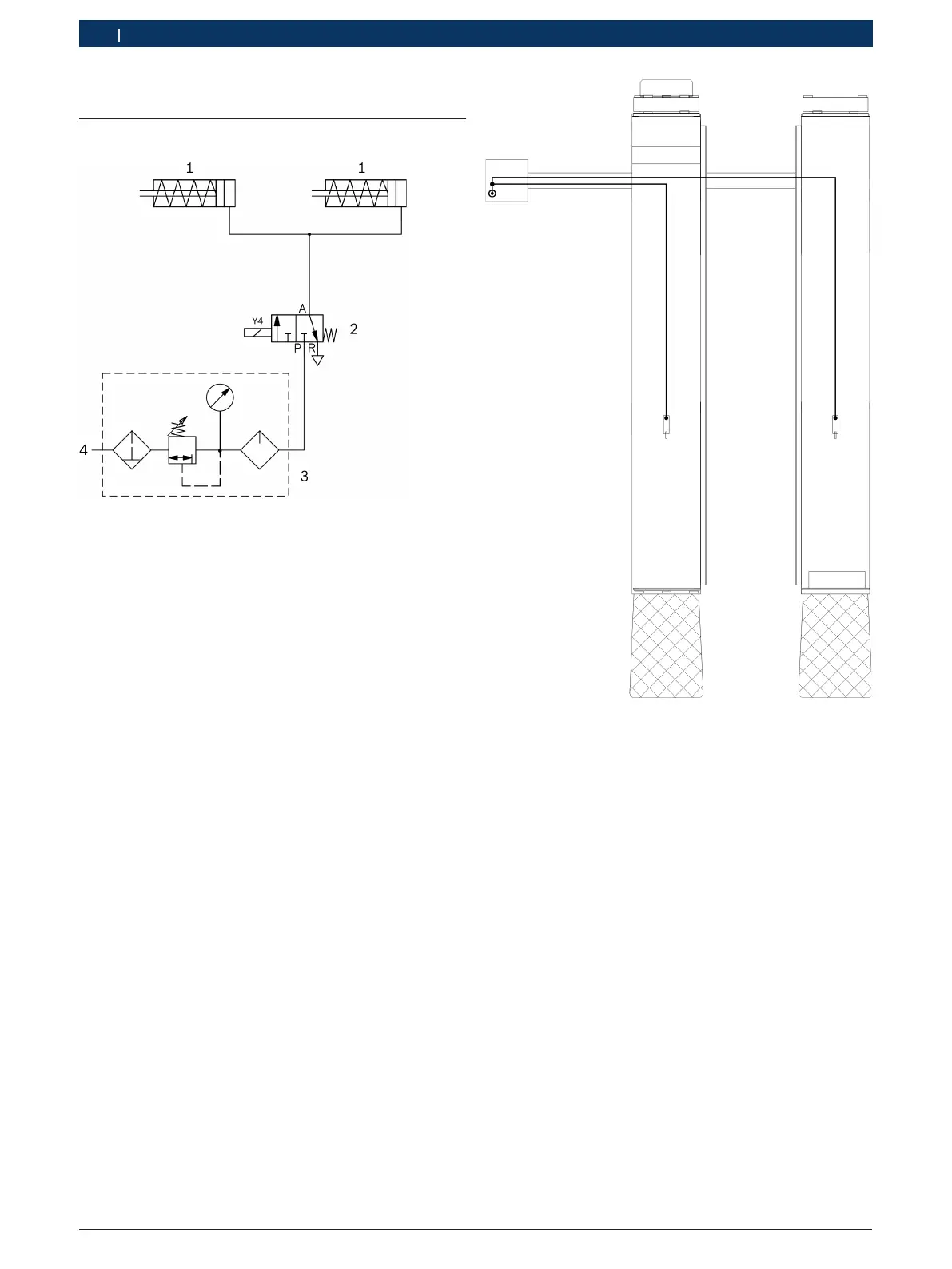

Fig. 32: Schéma pneumatique
1 Vérin de déverrouillage du rail
2 Vanne pneumatique (vanne 3/2 voies)
3 Conditionneur d’air comprimé (incombant au client)
4 Entrée d’air comprimé (incombant au client)
! Pression de service: 8 – 10bars
Fig. 33: Schéma de pose pneumatique
