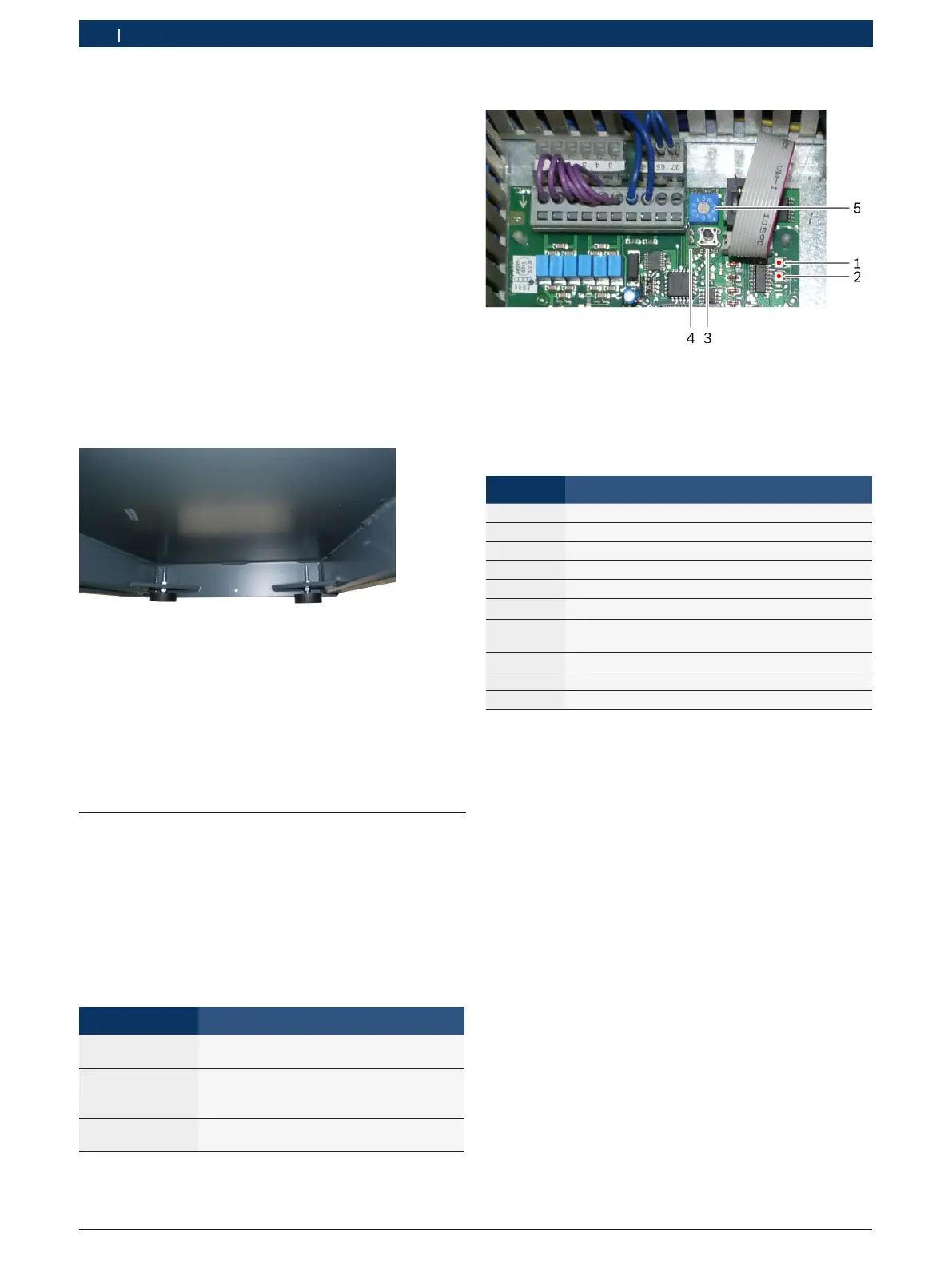

3.10.3 Niwelacja dolnej pozycji
1. Wcisnąć przycisk "Opuść" (u) i kompletnie opuścić
szynę jezdną.
2. Obciążyć szynę jezdną (pojazd średniej wielkości).
3. Sprawdzić szynę jezdną:
$ Pomiędzy dolną krawędzią szyny jezdnej a funda-
mentem powinna występować wolna przestrzeń
ok. 1 cm.
$ Każda szyna jezdna musi być wyważona w kierun-
ku podłużnym i poprzecznym.
! Do kontroli dokładności niwelacji należy użyć
niwelatora.
W razie potrzeby:
4. Podnieść szynę jezdną.
5. Przestawić wysokość błędnie ustawionych buforów
gumowych.
Rys. 19: Przestawianie wysokości buforów gumowych
6. Powrót do kroku 1.
Po poprawnym wyregulowaniu wszystkich buforów
gumowych:
7. Podnieść szynę jezdną.
8. Ponownie dokręcić nakrętki wszystkich buforów
gumowych.
3.11 Ustawianie punktów wyłączenia
! Należy skontrolować i w razie potrzeby skorygować
ustawione fabrycznie punkty wyłączenia.
3.11.1 Punkty wyłączenia
Podnośnik jest regulowany i nadzorowany przy pomocy
elektronicznego modułu sterującego. Punkty wyłączenia
szyny jezdnej mogą być określane samodzielnie.
Punkt wyłączenia Pozycja
Górny punkt
wyłączenia
Górna krawędź szyny jezdnej znajduje się
maks. 1830 mm ponad fundamentem.
Wysokość
bezpieczeństwa
"ochrony stóp"
Dolna krawędź szyny jezdnej znajduje się
200 – 250 mm ponad fundamentem.
Dolny punkt
wyłączenia
Szyna jezdna osiada gumowymi buforami
na fundamencie.
i Wartości zapisane w pamięci urządzenia zostają zacho-
wane także w razie wyłączenia zasilania elektrycznego.
3.11.2 Elementy obsługowe na płytce regulatora
Rys. 20: Elementy obsługowe na płytce regulatora
1 dioda LED szyny jezdnej 1 (czerwona/zielona)
2 dioda LED szyny jezdnej 2 (czerwona/zielona)
3 przycisk potwierdzania (ENTER)
4 zworka J1 (pozycja zwykła: otwarta)
5 selektor trybów roboczych (patrz tabela)
Program Czynność
0 Pozycja wyjściowa do jazdy
1 Ustawianie dolnego punktu wyłączenia
2 Kompensacja różnicy wysokości szyn jezdnych
3 Ustawianie górnego punktu wyłączenia
4 Jazda pozycjonująca
5 Jazda pozycjonująca
6 Ustawianie wysokości bezpieczeństwa "ochro-
nystóp"
7 Test: czujnik drogi
8 Test: zestyki, brzęczyk, pamięć danych EEPROM
9 Odczyt pamięci błędów
3.11.3 Ustawianie punktów wyłączenia
! We wszystkich procesach nastawczych występuje
automatyczne wyłączenie krańcowe. Uwzględnić
opóźnienie ok. 5 mm.
¶ Sprawdzić warunki:
$ Szyny jezdne są zniwelowane.
$ Bufory gumowe są ustawione.
$ Czujniki drogi są poprawnie ustawione.
Ustawianie dolnego punktu wyłączenia
1. Ustawić selektor trybów roboczych w pozycji "1".
2. Wcisnąć przycisk potwierdzający.
 Obydwie diody LED świecą w kolorze zielonym.
 Wybrano program 1.
3. Przemieścić szynę jezdną kompletnie w dół.
4. Wcisnąć przycisk potwierdzający.
 Obydwie diody LED migają w kolorze zielonym.
"Dolny punkt wyłączenia został zapisany.
