2. Introdução
2.1 Validade deste documento
Este documento descreve a instalação e primeira co-
locação em funcionamento das seguintes plataformas
elevatórias da Bosch:
R VLS 5140
R VLS 5140 A
R VLS 5140 L
R VLS 5140 LA
Trata-se sempre de plataformas elevatórias tipo tesoura
com acionamento eletro-hidráulico.
Os vários tipos diferem no equipamento (elevador
auxiliar, placa móvel para medição do eixo).
i O modo de funcionamento e operação da plataforma
elevatória estão descritos nas respectivas instruções
de funcionamento originais.
Variante superior e inferior ao piso
Cada plataforma elevatória referida está disponível em
duas variantes:
R Variante superior ao piso
R Variante inferior ao piso
A variante inferior ao piso está prevista para uma mon-
tagem enterrada de modo a que os trilhos fiquem ao
nível do chão. A variante inferior ao piso possui outras
placas base e é fornecida com 2 tampas de subida em
vez de 2 rampas de subida.
2.2 Montagem por terceiros
Estas instruções de montagem bem como as indicações
nas instruções de funcionamento originais fornecidas
juntamente têm de ser obrigatoriamente respeitadas.
Se a plataforma elevatória não for instalada pelo ser-
viço de assistência técnica da ou por um posto de as-
sistência técnica autorizado pela , no fim da instalação,
a plataforma elevatória terá de ser submetida a uma
inspeção de segurança efetuada pelo serviço de assis-
tência da ou por um posto de assistência técnica auto-
rizado pela BoschBoschBoschBosch.
Esta inspeção de segurança contém as seguintes pres-
tações:
R Teste funcional elétrico e ensaio de disparo segundo
.
R Inspeção dos vários módulos e dos componentes.
R Entrada no registro de controle segundo
BGG945BGG945-1.
R Instrução (segurança e operação).
i Se esta inspeção de segurança não for efetuada
extingue-se o direito de garantia e responsabilidade.
2.3 Instruções de transporte
2.3.1 N.º de embalagens
A plataforma elevatória é fornecida da seguinte forma:
Tipo N.º de
embalagens
Dimensões
[cm]
Peso
[kg]
VLS 5140 2 soltas 500 x 70 x 30 2000
1 palete 80 x 60 x 100
VLS 5140 A 2 soltas 500 x 70 x 30 2000
1 palete 80 x 60 x 100
VLS 5140 L 2 soltas 500 x 70 x 30 2100
1 palete 80 x 60 x 100
VLS 5140 LA 2 soltas 500 x 70 x 30 2100
1 palete 80 x 60 x 100
2.3.2 Transporte interno
Para o transporte interno, o proprietário tem de prepa-
rar uma empilhadeira. O centro de gravidade e os pon-
tos de transporte estão assinalados nas embalagens.
X

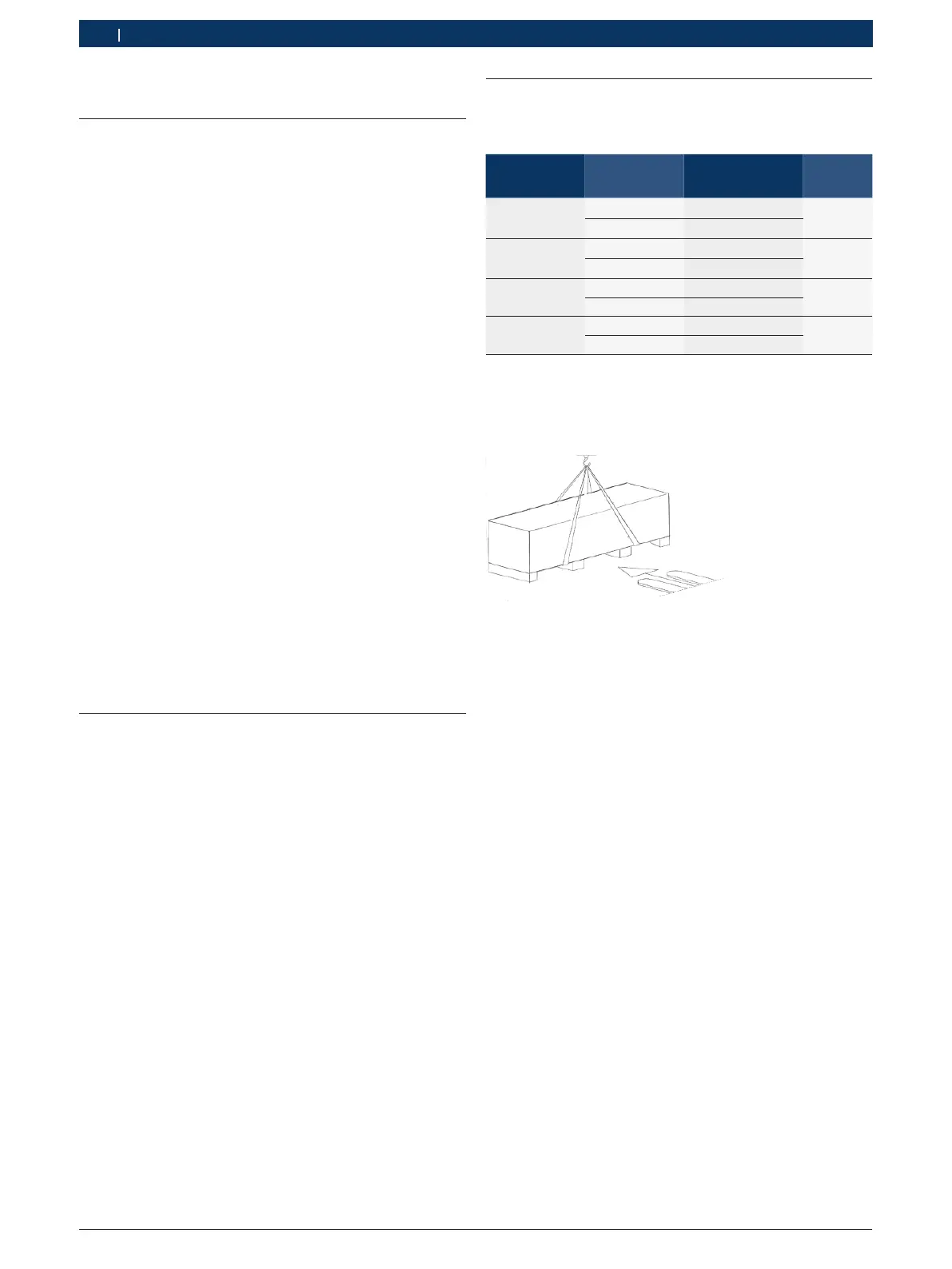

Fig. 1: Centro de gravidade da embalagem (exemplo)
