Introductie | VLS 5140 | 211 nl
2.4 Voorbereidende werkzaamheden
door de exploitant
2.4.1 Benodigde ruimte

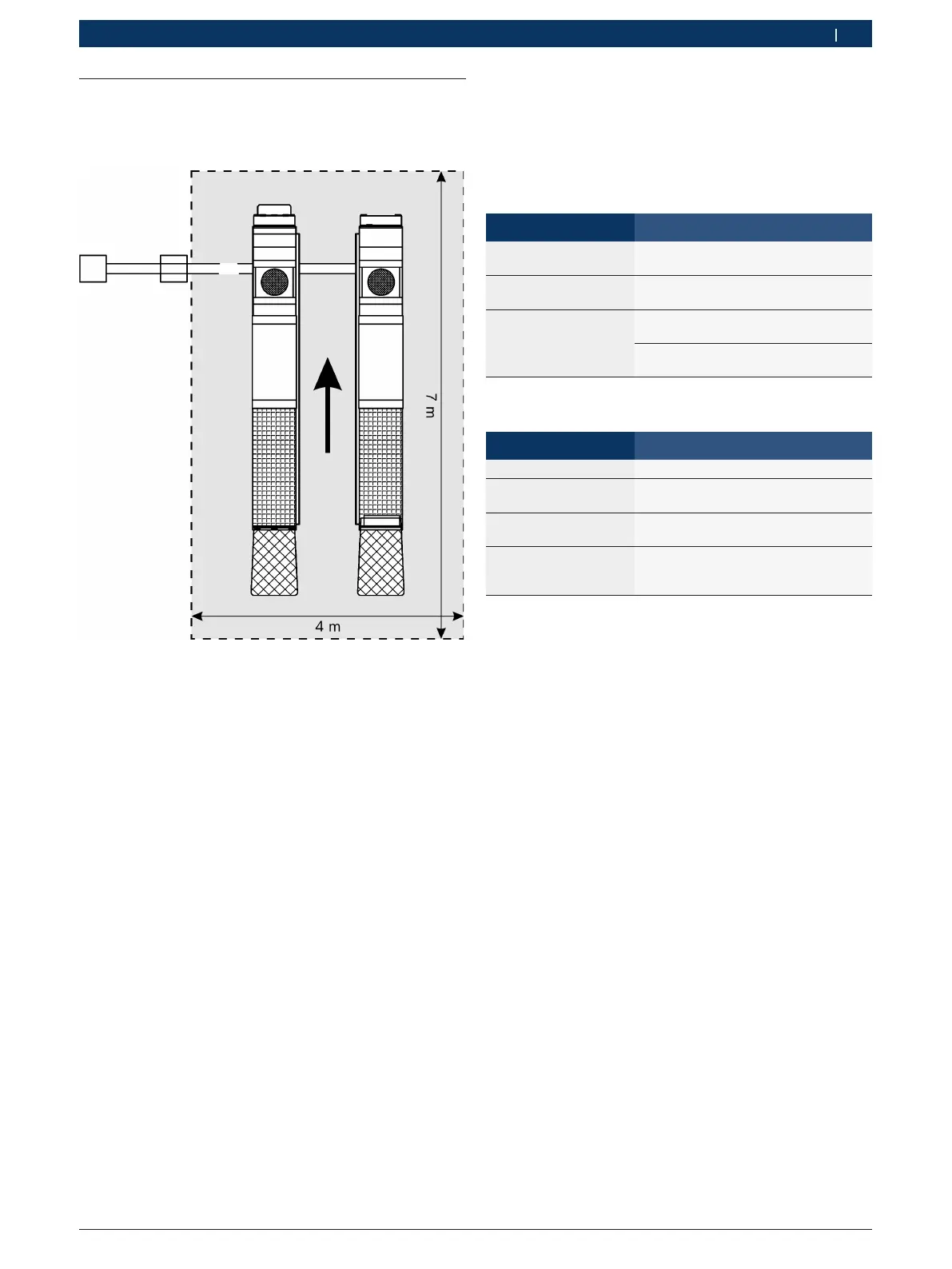

Fig. 2: Aanbevolen afmetingen van de werkplek
Pijl: Oprijrichting
Gestreept: Gevarenzone
2.4.2 Fundering maken
¶ Maken van de fundering na overleg met de
Bosch-klantenservice of geautoriseerde service-
instanties.
Afmetingen:
Variant Lengte x breedte min.
Bovenvloer-montage Afzonderlijke fundering
3500 mm x 2810 mm
Strookfunderingen
3500 mm x 1200 mm (2x)
Ondervloer-montage Afzonderlijke fundering
4900 mm x 2320 mm
Strookfunderingen
4900 mm x 765 mm (2x)
Betonkwaliteit:
Instelwaarden Aanduiding, waarde
Betondikte min. 210 mm
Betonkwaliteit B
4710-1
C 20/25
Oppervlak Horizontaal en vlak
(helling max. 0,5 %)
Wapening BSt 500 M, Q131
boven: asx,y = 3,77 cm
2
/m
onder: asx,y = 2,57 cm
2
/m
i Funderingsschema's, zie hoofdstuk 7.
! De grondplaten van de hefbrug moeten volgens het
funderingsschema worden aangebracht.
Ondergrond:
R De ondergrond moet overeenstemmen met de alge-
mene richtlijnen voor bouwpercelen (Eurocode 7,
voorheen DIN 1054).1054
R Ondergrond moet vorstveilig zijn.
! De hefbrug mag niet in de open lucht worden ge-
plaatst. Er is minstens een weervaste overdekking
noodzakelijk.
! Bij verankering van het hefplatform in een onder-
grond van gewapend beton zijn de keuringsbewijzen
van een bouwkundig ingenieur of bouwkundige
vereist!
! Beton- en bodemgesteldheid moeten vóór de mon-
tage door een proefboring worden getest.
Er moet in elke hefpositie een vrije ruimte van minstens
1 meter tussen hefplatform en vaststaande elementen
(bijv. wand) worden ingepland.
In lengterichting van het hefplatform moet voldoende
plaats voor het in- en uitrijden van voertuigen aanwezig
zijn.
Aanbevolen hoogte van de ruimte: minstens4 m.
i Om botsingen van het voertuig met het plafond te
voorkomen wordt bij lage ruimten de inbouw van een
plafondfotocel aanbevolen.
