142 | VLS 5140 | Introduzioneit
2. Introduzione
2.1 Validità di questo documento
Il presente documento descrive l’installazione e la pri-
ma messa in funzione delle seguenti Bosch piattaforme
di sollevamento.
R VLS 5140
R VLS 5140 A
R VLS 5140 L
R VLS 5140 LA
In tutti i casi si tratta di piattaforme di sollevamento
apantografo con azionamento elettroidraulico.
I singoli tipi si distinguono per l'equipaggiamento
(sollevatore libera ruote, piastra scorrevole per control-
lo assetto ruote).
i Il principio di funzionamento e l’utilizzo delle piat-
taforme di sollevamento sono descritti nelle relative
istruzioni d’uso originali.
Variante sopra e sotto pavimento
Le cosiddette piattaforme di sollevamento sono dispo-
nibili in due varianti:
R Variante sopra pavimento
R Variante sotto pavimento
La variante sotto pavimento è prevista per un montag-
gio abbassato. In questo modo le guide di accesso sono
a livello del pavimento. La variante sotto pavimento
dispone di altre piastre base ed è fornita con 2 sportelli
di salita, invece che 2 rampe di salita.
2.2 Montaggio da parte di terzi
Le presenti istruzioni di montaggio nonché le indica-
zioni fornite nelle istruzioni d’uso originali vanno tas-
sativamente rispettate. Qualora la messa in opera del
ponte sollevatore non venga effettuata dal servizio as-
sistenza Bosch o da un centro di assistenza autorizzato
da Bosch, al termine dell’installazione è necessario sot-
toporre il ponte sollevatore ad un collaudo di sicurezza
da parte del servizio assistenza Bosch o da parte di un
centro di assistenza autorizzato da Bosch.
Tale collaudo di sicurezza comprende le seguenti pre-
stazioni:
R Controllo funzionale dell’impianto elettrico e prova
di funzionamento secondo BGG945.
R Ispezione dei singoli gruppi costruttivi e componenti.
R Annotazione nel registro dei controlli secondo
BGG945-1.
R Istruzione iniziale (sicurezza e uso).
i In caso di mancata esecuzione di questo collaudo di
sicurezza decade la responsabilità del produttore e
qualsiasi diritto di garanzia.
2.3 Avvertenze per il trasporto
2.3.1 Unità di imballaggio
La piattaforma di sollevamento viene fornita come
segue:
Tipo Unità di
imballaggio
Dimensioni
[cm]
peso
[kg]
VLS 5140 2 x allentato 500 x 70 x 30 2000
1 pallet 80 x 60 x 100
VLS 5140 A 2 x allentato 500 x 70 x 30 2000
1 pallet 80 x 60 x 100
VLS 5140 L 2 x allentato 500 x 70 x 30 2100
1 pallet 80 x 60 x 100
VLS 5140 LA 2 x allentato 500 x 70 x 30 2100
1 pallet 80 x 60 x 100
2.3.2 Trasporto interno
Per il trasporto interno l'esercente deve mettere a
dis posizione un carrello elevatore a forche. Il baricentro
e i punti di trasporto sono riportati sugli imballaggi.
X

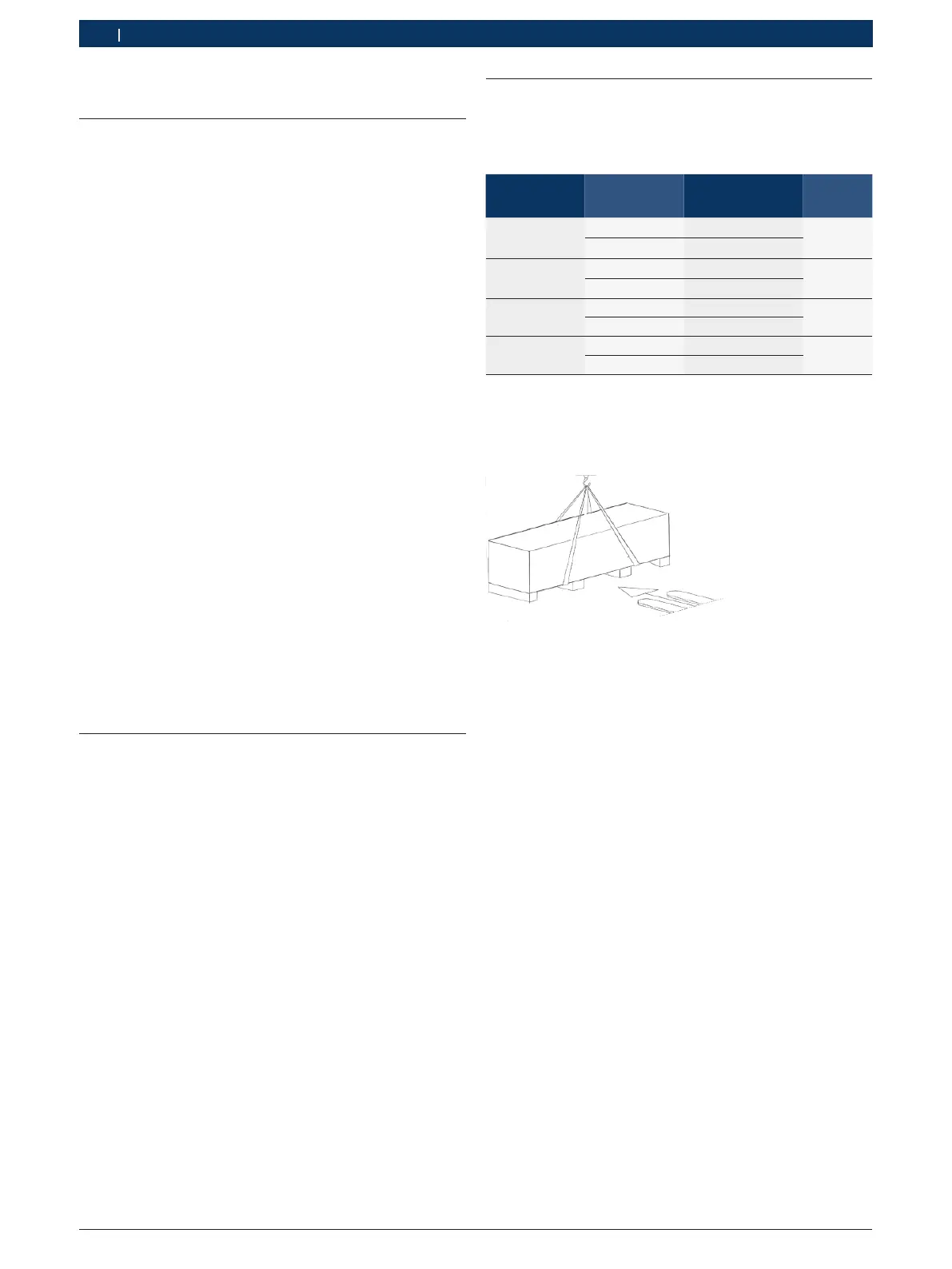

Fig. 1: Baricentro dell’imballaggio (esempio)
