Pneumatisch systeem | VLS 5140 | 233 nl
8.2 Hefplatforms met hefbrugkrik

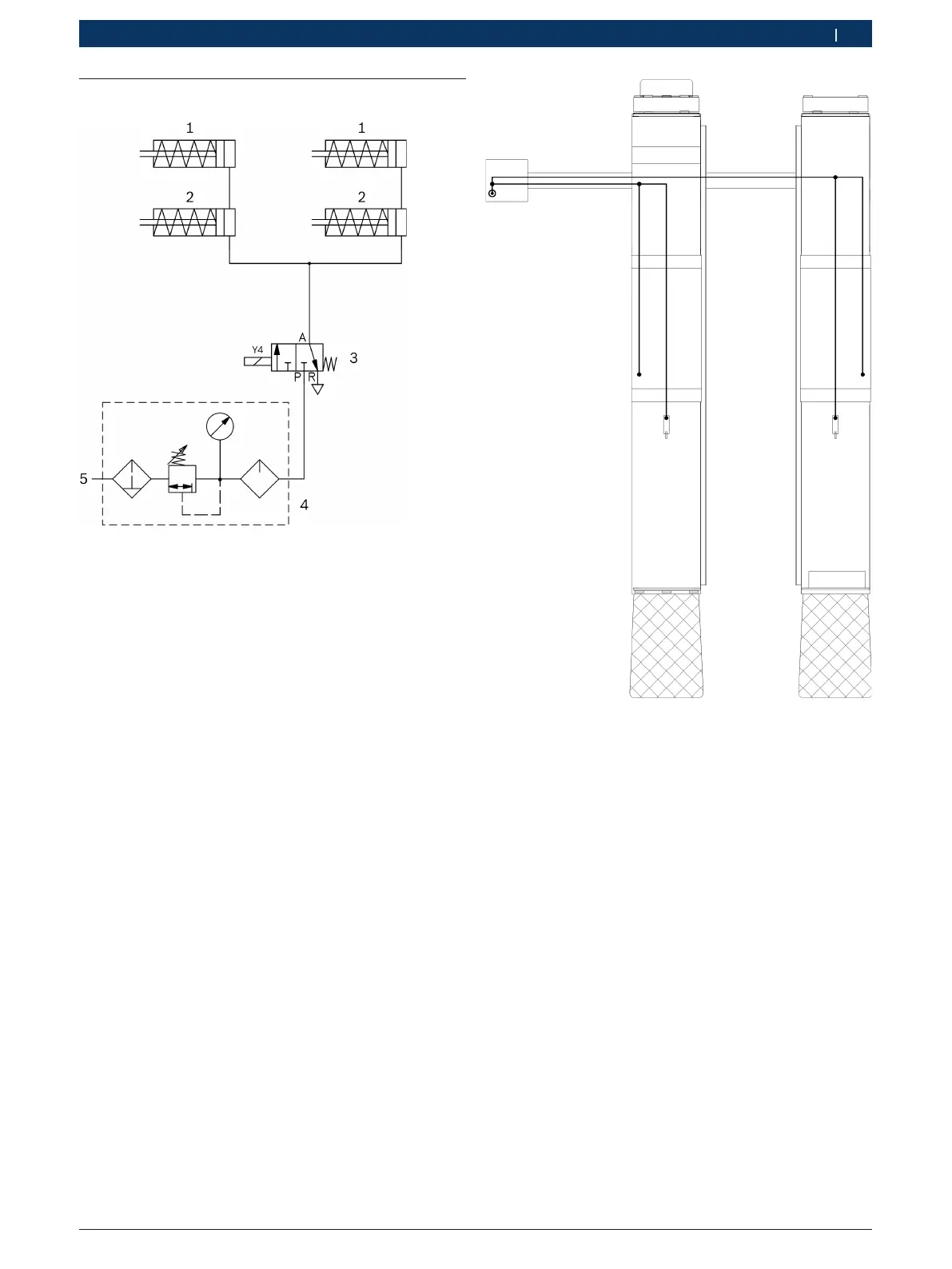

Fig. 34: Pneumatiekschema (met hefbrugkrik)
1 Ontgrendelingscilinder voor hefbrugkrik
2 Ontgrendelingscilinder voor rijrail
3 Pneumatische klep (3/2-wegklep)
4 Persluchtonderhoudseenheid (van de klant)
5 Persluchtingang (van de klant)
! Bedrijfsdruk: 8 – 10 bar.
Fig. 35: Installatieschema Pneumatiek (met hefbrugkrik)
