3.4.2 Pneumatikschläuche anschließen
i Pneumatikplan siehe Kap. 8.
1. Pneumatikschläuche von der Hebebühne aus ins
Innere der Bedieneinheit führen.
2. Pneumatikschläuche der Hebebühne an die beiden
Pneumatik-Ausgänge (2) anschließen.
3. Druckluftversorgung des Betreibers an den Pneuma-
tik-Eingang (3) anschließen.

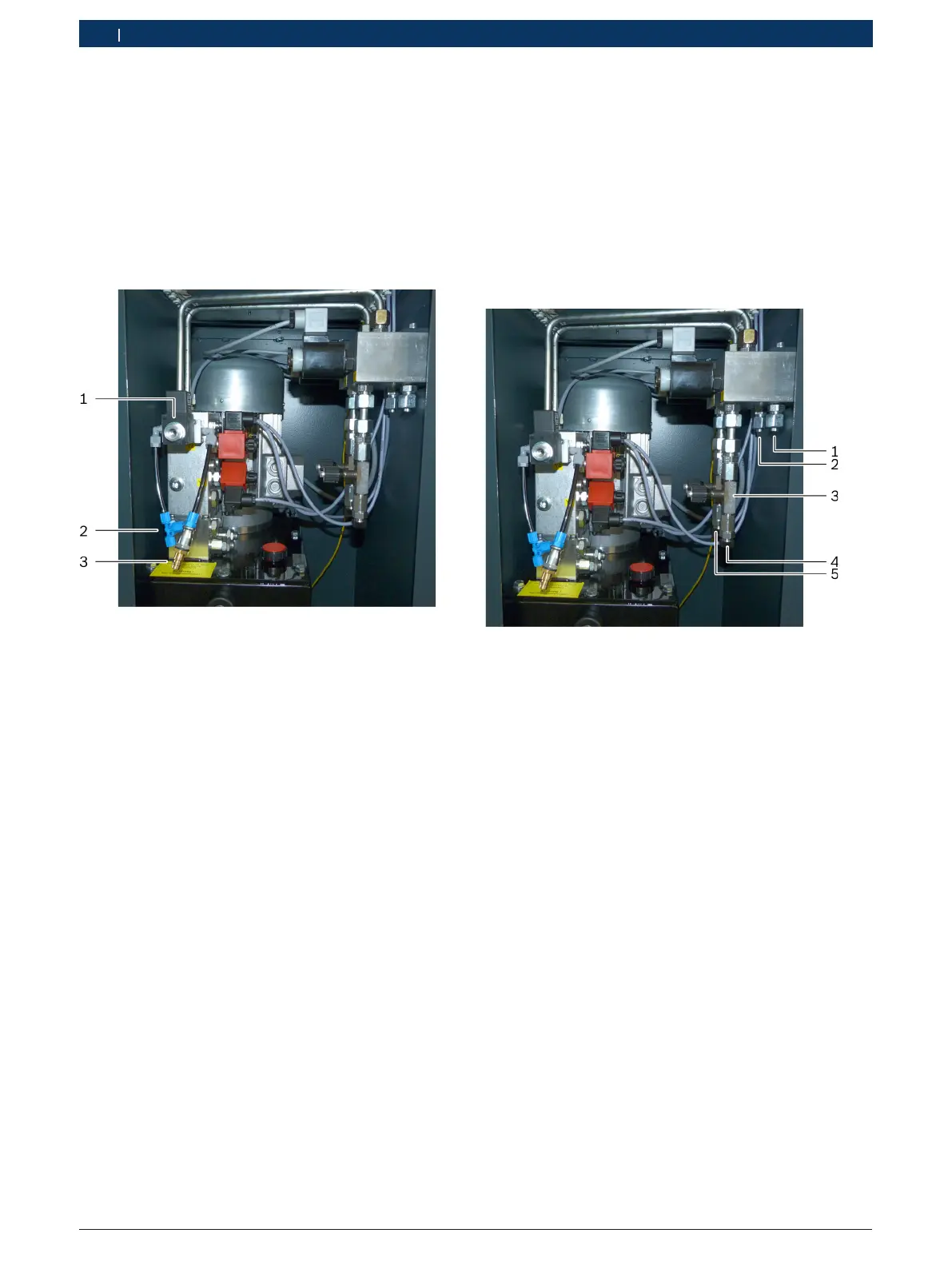

Fig. 7: Pneumatik-Anschlüsse
1 Abluft
2 Pneumatik-Ausgang (Kupplung für 2 Schläuche)
3 Pneumatik-Eingang
! Die Druckluft-Wartungseinheit des Betreibers ist auf
einen Ausgangsdruck von 8-10 bar einzustellen.
3.4.3 Hydraulikschläuche anschließen
i Hydraulikplan siehe Kap. 9.
1. Hydraulikschläuche von der Hebebühne aus ins Inne-
re der Bedieneinheit führen.
2. Hydraulikschläuche der Fahrschienen an die Hydrau-
lik-Anschlüsse (1, 2) anschließen.
3. Bei Hebebühnen mit Radfreiheber:
Hydraulikschläuche der Radfreiheber an die Hydrau-
lik-Anschlüsse (4, 5) anschließen.
Fig. 8: Hydraulik-Anschlüsse
1 Anschluss für Fahrschiene 1
2 Anschluss für Fahrschiene 2
3 Drossel-Rückschlagventil für Radfreiheber
4 Anschluss für Radfreiheber 1
5 Anschluss für Radfreiheber 2
