2.4.3 Anskaffa kemiska ankare
De kemiska ankarna ingår inte i leveransen och måste
ställas till förfogande av användaren.
Rekommenderade kemiska ankare:
Riktlinjer Beteckning, värde
Antal 28 st
Typ Hilti HVA/HAS-M16x125
Ankarets längd Se fig. 3
Tjocklek undermaterial min. 210 mm
Borrhålsdjup min. 125 mm
Förankringsdjup 125 mm
Borr Ø 18 mm
Åtdragningsmoment 80 Nm
i Även andra fabrikat kan användas, om dessa är
byggtekniskt tillåtna för användning i betongens
tryck- och dragzoner. Ankartillverkarens monterings-
föreskrifter skall beaktas!
i Det kemiska ankaret måste fastna i underbetongen.
Ankarets längd skall väljas i enlighet med golvets
uppbyggnad över underbetongen:
s
t
g
h
L
B

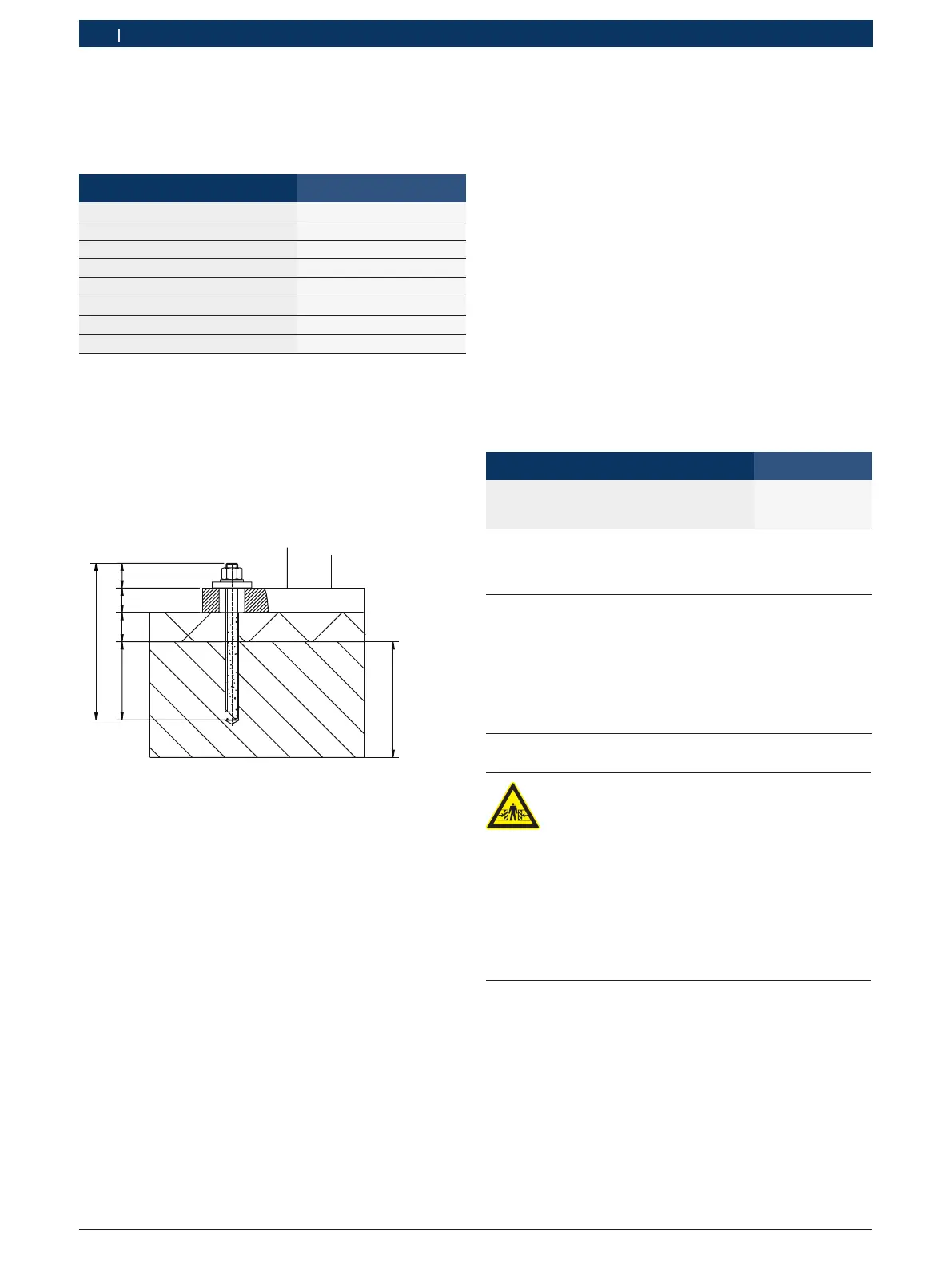

Fig. 3: Beräkning av ankarets längd
L Ankarets längd
g Synlig gänglängd
t Tjocklek på billyftens bottenplatta
s Golvmassans tjocklek inkl. kakel
h Förankringsdjup (enligt ankartillverkarens uppgifter)
B Betongens tjocklek (se kap. 2.4.2)
Förankringsdjupet h och borrhålets djup h+s föreskrivs
av ankartillverkaren. Av detta följer en ankarlängd på
minst L = h + s + t + g.
2.4.4 Installera elanslutningen
¶ Dra elektriska matarledningar fram till uppställnings-
platsen.
! Elanslutningen måste vara försedd med säkring,
installerad i byggnaden.
2.4.5 Installera tryckluftanslutning
¶ Dra tryckluftanslutningar fram till uppställnings-
platsen.
! Tryckluften måste vara ansluten via en serviceenhet
som befinner sig i närheten av billyften.
i Serviceenheten ingår inte i billyftens leverans-
omfång.
Passande serviceenhet:
Komponent Artikelnummer
Serviceenhet 0–10 bar, komplett
(vattenavskiljare, filter, tryckreducering,
dimsmörjare)
1 692 872 365
3. Montering
3.1 Definitioner
Komponenterna i billyften beskrivs i originalbruks-
anvisningen.
i Uppgifter som "vänster", "höger", "fram" och "bak"
gäller i fordonets körriktning.
3.2 Riskinformation
FARA – Felmontering av billyften!
Livsfara eller risk för personskada genom att
fordonet kan störta ned eller välta vid lyft,
under arbete på fordonet eller vid sänkning.
¶ Uppbyggnad endast genom Bosch kund-
tjänst eller auktoriserade serviceföretag en-
ligt anvisningarna i monteringsanvisningen.
¶ Montera endast om alla förutsättningar är
uppfyllda och leveransens fullständighet
kontrollerats.
