2.4.3 Proporcionar los anclajes de unión
Los anclajes de unión no se incluyen en el volumen de
suministro por lo que debe proporcionarlas el propieta-
rio/usuario.
Anclajes de unión recomendados:
Especificaciones Designación, valor
Cantidad 28 unidades
Tipo Hilti HVA/HAS-M16x125
Longitud del anclaje Ver la fig. 3
Espesor mín. material subsuelo 210 mm
Profundidad de taladro mín. 125 mm
Profundidad de anclaje 125 mm
Taladro Ø 18 mm
Par de apriete 80 Nm
i También se pueden elegir otros fabricantes, siempre
y cuando los admita una inspección de obras para
su aplicación en la zona de presión y tracción del
hormigón. Observar las prescripciones de montaje
del fabricante de los tacos y anclajes.
i Los anclajes de unión deben penetrar el fundamen-
to. La longitud del anclaje se seleccionará en función
de la estructura del suelo sobre el fundamento:
s
t
g
h
L
B

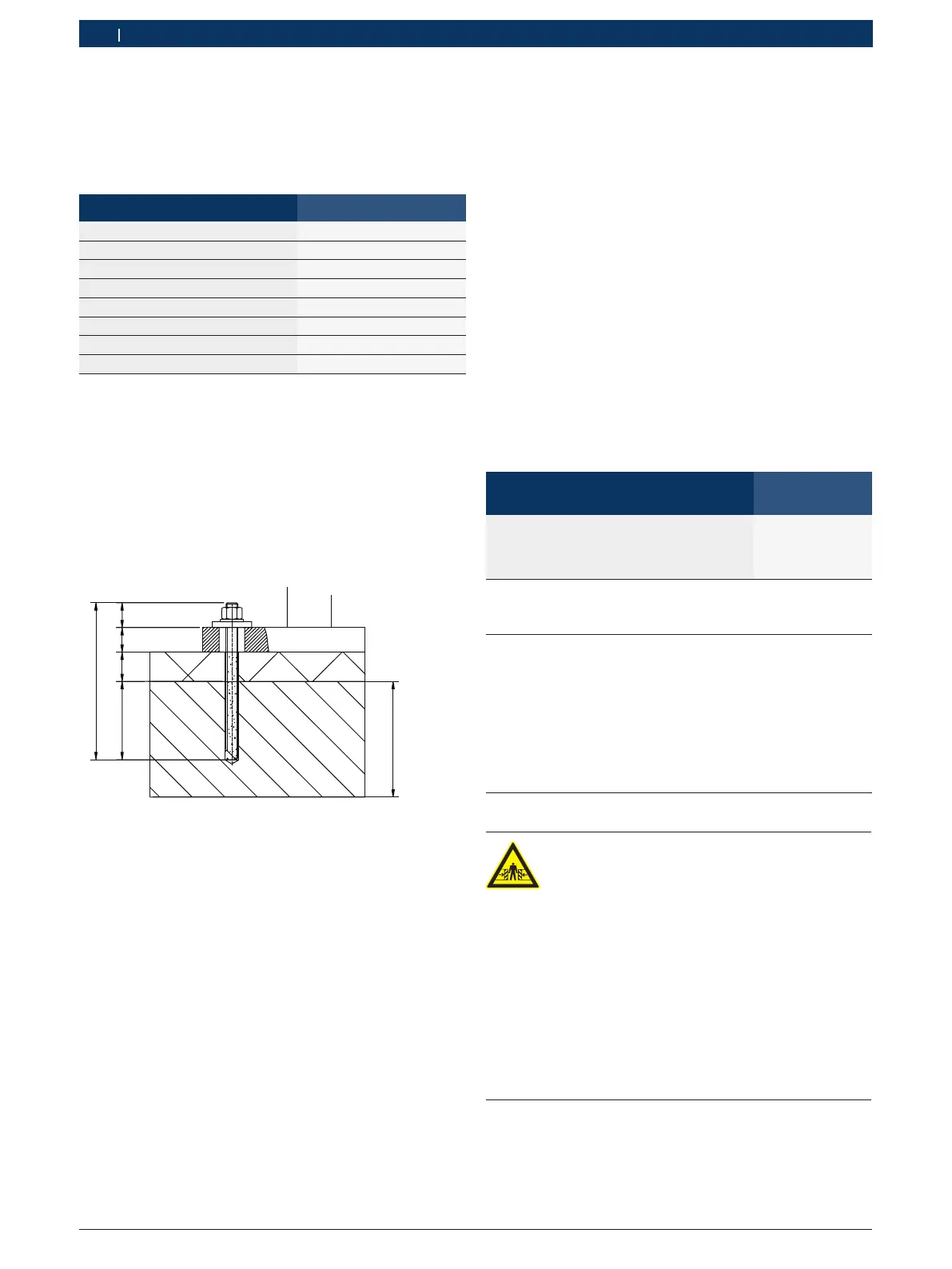

Fig. 3: Cálculo de la longitud del anclaje
L Longitud del anclaje
g Longitud de rosca visible
t Espesor de la placa base de la columna de la plataforma
elevadora
s Espesor del pavimento, inclusive baldosas
h Profundidad de anclaje (según especificaciones del fabricante
de los tacos y anclajes)
B Espesor del hormigón (ver el cap. 2.4.2)
La profundidad de anclaje h y la profundidad del tala-
dro h+s vienen prescritas por el fabricante. De ello re-
sulta la longitud mínima del anclaje de L = h + s + t + g.
2.4.4 Tender una conexión eléctrica
¶ Tender el cable de alimentación eléctrica hasta el
lugar de emplazamiento.
! La conexión eléctrica debe estar asegurada por par-
te del propietario.
2.4.5 Tender la conexión de aire comprimido
¶ Tender la conexión de aire comprimido hasta el lugar
de emplazamiento.
! El aire comprimido debe ser guiado por una unidad
de mantenimiento que se encuentre cerca de la pla-
taforma elevadora.
i La unidad de mantenimiento no se incluye en el volu-
men de suministro de la plataforma elevadora.
Unidad de mantenimiento adecuada:
Pieza/componente Número
de pedido
Unidad de mantenimiento 0 – 10 bar,
completa
(separador de agua, filtro,
reductor de presión, engrasador)
1 692 872 365
3. Montaje
3.1 Definiciones
Los componentes de la plataforma elevadora están
descritos en el manual de instrucciones original.
i Las designaciones "izquierda", "derecha", "delante"
y "detrás" se emplean con respecto al sentido de la
marcha del vehículo.
3.2 Indicaciones de peligro
¡PELIGRO – Montaje incorrecto de la
plataforma elevadora!
Peligro de muerte o lesiones por caída o
vuelco del vehículo al subir y bajar el vehículo
o al trabajar en él.
¶ El montaje debe ser realizado únicamente
por el servicio técnico Bosch o un
servicio técnico autorizado según las
especificaciones de estas instrucciones de
montaje.
¶ Realizar el montaje sólo si se cumplen todas
las condiciones y tras haberse cerciorado
de que el suministro está completo.
